Specyfikacje techniczne dla kabla światłowodowego
Charakterystyka włókien optycznych
Parametry optyczne, geometryczne, mechaniczne i środowiskowe włókna światłowodowego ITU-T G.652.D muszą być zgodne z poniższą tabelą:
| Charakterystyka |
Określone wartości |
Jednostki |
| Charakterystyka optyczna |
| Średnica pola modowego |
przy 1310nm |
9,1±0,5 |
mikrometr |
| przy 1550nm |
10,3 ± 0,7 |
mm |
| Współczynnik tłumienia |
przy 1310nm |
≤0,36 |
dB/km |
| przy 1550nm |
≤0,23 |
dB/km |
| Nierównomierność tłumienia |
≤0,05 |
dB |
| Długość fali o zerowej dyspersji (λ0) |
1300 ～1324 |
nm |
| Maksymalne zerowe nachylenie dyspersji (S0 maks.) |
≤0,092 |
ps/(nm2·km) |
| Współczynnik dyspersji trybu polaryzacji (PMD)Q) |
≤0,2 |
|
| Długość fali odcięcia (λcc) |
≤1260 |
nm |
| Współczynnik dyspersji |
1288～1339nm |
≤3,5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| Efektywny współczynnik refrakcji grupowej (N(efekt) |
przy 1310nm |
1,466 |
- |
| przy 1550nm |
1.467 |
- |
| Charakterystyka geometryczna |
| Średnica okładziny |
125,0±1,0 |
mikrometr |
| Obudowa nieokrągła |
≤1,0 |
% |
| Średnica powłoki |
245,0±10,0 |
mikrometr |
| Błąd koncentryczności powłoki-okładziny |
≤12,0 |
mikrometr |
| Powłoka nieokrągła |
≤6,0 |
% |
| Błąd koncentryczności rdzenia i płaszcza |
≤0,8 |
mikrometr |
| Błąd koncentryczności okładziny/powłoki |
≤12,0 |
mikrometr |
| Charakterystyka mechaniczna |
| Wijący się |
≥4 |
M |
| Dowód stresu |
≥0,69 |
GPa |
| Siła nacisku paska powłoki |
Średnia wartość |
1,0-5,0 |
N |
| Wartość szczytowa |
1,3-8,9 |
N |
| Strata makro na zginaniu |
Ф60mm, 100 okręgów, przy 1550nm |
≤0,05 |
dB |
| Ф32mm, 1 kółko, przy 1550nm |
≤0,05 |
dB |
| |
|
|
|
|
CharakterystykazKabel

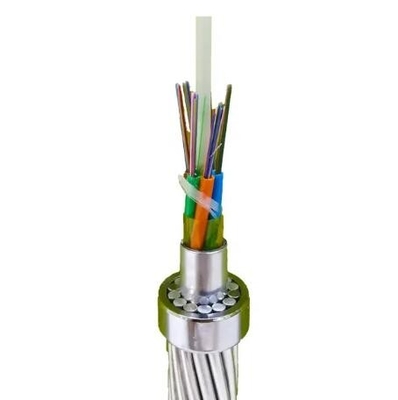

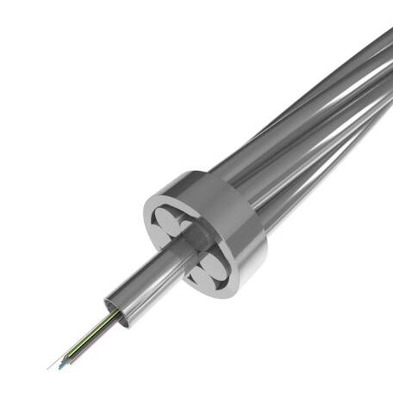

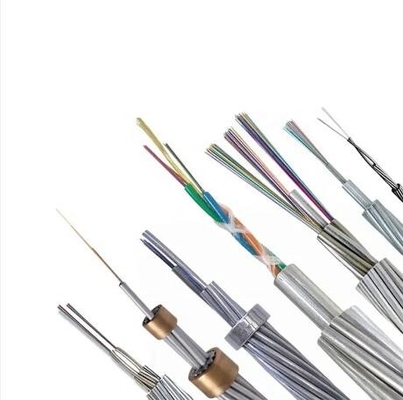

Budowa i parametry kablaPrzewód uziemiający napowietrzny wykonany z drutu stalowego pokrytego aluminium (AS) i rurki ze stali nierdzewnej zawierającej włókno światłowodowe.
| Struktura |
|
Materiał |
NIE. |
Średnica materiału |
| Błonnik |
G.652.D |
48 |
|
| Centrum |
Przewód 20%AS |
1 |
Średnica |
4,0 mm |
| Warstwa 1 |
Rura SUS |
4 |
Średnica |
4,0 mm |
| Przewód 20%AS |
2 |
Średnica |
4,0 mm |
| Warstwa 2 |
Przewód 20%AS |
12 |
Średnica |
4,0 mm |
Specyfikacja OPGW
| Rzeczy |
Dane techniczne |
| Na mieliźnie |
Rdzeń, warstwa 1, warstwa 2 |
| Kierunek skręcania |
Zewnętrzna warstwa jest po prawej stronie |
| Średnica kabla (nominalna) |
20,0 mm |
| Waga kabla (w przybliżeniu) |
1365 kg/km |
| Przekrój podporowy |
Przewód AS |
188,5 mm2 |
| Znamionowa wytrzymałość na rozciąganie (RTS) |
205kN |
| Moduł sprężystości (moduł E) |
162,0 kN/mm2 |
| Współczynnik wydłużenia termicznego |
13,0×10-6/K |
| Maksymalne obciążenie robocze (40% RTS) |
82,0 kN |
| Codzienny stres (EDS) (18%～25%RTS) |
36,9~51,25 kN |
| Rezystancja DC przy 20℃ |
0,442 omów/km |
| Prąd krótkotrwały (1,0 s, 40℃～200℃) |
13,62 kA |
| Prąd krótkotrwały Pojemność I2T |
185,4 kA² |
| Minimalny promień gięcia |
Instalacja |
30-krotność średnicy kabla |
| Operacja |
15-krotność średnicy kabla |
| Zakres temperatury |
Instalacja |
-10℃~+60℃ |
| Przechowywanie i wysyłka |
-40℃~+60℃ |
| Operacja |
-40℃~+80℃ |
| |
|
|
|
Fwłókno iLpłynąćTube CkolorIidentyfikacja
Poszczególne włókna i luźne tuby muszą być zgodne z normą TIA/EIA-598-A i kodem kolorów podanym poniżej.
Rura stalowa 1 (włókna nr 1-12): Włókno światłowodowe jednomodowe (SM)
Kolory włókien
| NIE. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Rura stalowa 2 (włókna nr 13-24): Włókno światłowodowe jednomodowe (SM)
Jeden czarny znacznik (rozstaw 50 mm)
| NIE. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Rura stalowa 3 (włókna nr 25-36): Włókno światłowodowe jednomodowe (SM)
Jeden czarny znacznik (rozstaw 100 mm)
| NIE. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Rura stalowa 4 (włókna nr 37-48): Włókno światłowodowe jednomodowe (SM)
Jeden czarny znacznik (rozstaw 150 mm)
| NIE. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Pakowanie iStransport
OPGW musi być ściśle i równomiernie nawinięty na mocną drewniano-żelazną szpulę zgodną z normą ANSI/AA 53-1981 lub równoważną. Szpula musi być zabezpieczona solidnymi drewniano-żelaznymi listwami, aby zapobiec uszkodzeniu OPGW podczas zwykłych operacji wysyłki, obsługi, przechowywania i naciągania.
Rysunek rolki
W zależności od długości kabla wybieramy różne typy bębnów (D, d, b, w1, w2) do nawijania kabla.
Środowisko i certyfikacja
Pełna zgodność z systemami ISO14001, RoHS i OHSAS18001
Zalecenia dotyczące instalacji
Procedura instalacji:
Zaleca się, aby przy instalacji OPGW stosować się do normy IEEE Std 524-1992 oraz procedur zalecanych przez naszą firmę.
