TeSpecyfikacje techniczne dla kabli światłowodowych
OptyczneWłókna Charakterystyka
cechy optyczne, geometryczne, mechaniczne i środowiskowe systemu ITU-T G.652.D włókno optyczne musi być zgodne z poniższą tabelą:
| Charakterystyka |
Wartości określone |
Jednostki |
| Charakterystyka optyczna |
| Średnica pola trybu |
przy 1310 nm |
9.1±0.5 |
μm |
| przy 1550 nm |
10.3 ± 0.7 |
mm |
| Współczynnik osłabienia |
przy 1310 nm |
≤ 0.36 |
dB/km |
| przy 1550 nm |
≤ 0.23 |
dB/km |
| Niejednorodność osłabienia |
≤ 0.05 |
dB |
| Zerowa długość fali rozproszenia (λ0) |
1300 ¥1324 |
nm |
| Maksymalny zerowy nachylenie rozproszenia (S)0max) |
≤ 0.092 |
ps/(nm2·km) |
| Współczynnik dyspersji w trybie polaryzacji (PMD)Q) |
≤ 0.2 |
 |
| Długość fali odcięcia (λ)cc) |
≤ 1260 |
nm |
| Współczynnik rozproszenia |
1288 ∼ 1339 nm |
≤ 3.5 |
ps/(nm·km) |
| 1550 nm |
≤ 18 |
ps/(nm·km) |
| Efektywny wskaźnik grupy załamania (Neff) |
przy 1310 nm |
1.466 |
- Co się stało? |
| przy 1550 nm |
1.467 |
- Co się stało? |
| Cechy geometryczne |
| Średnica okładzin |
125.0±1.0 |
μm |
| Nieokrągłość powłoki |
≤ 1.0 |
% |
| Średnica powłoki |
2450,0±10.0 |
μm |
| Błąd koncentryczności powłoki powłoki |
≤ 12.0 |
μm |
| Nieokrągłość powłoki |
≤ 6.0 |
% |
| Błąd w koncentryczności okładzin rdzenia |
≤ 0.8 |
μm |
| Błąd koncentryczności powłoki / powłoki |
≤ 12.0 |
μm |
| Charakterystyka mechaniczna |
| Curling |
≥ 4 |
m |
| Środki przeciwprężeniowe |
≥ 0.69 |
GPa |
| Siła paska powlekania |
Średnia wartość |
1.0-5.0 |
N |
| Wartość szczytowa |
1.3-8.9 |
N |
| Utrata makrobękania |
F60mm, 100 kół, 1550nm |
≤ 0.05 |
dB |
| F32mm, 1 okrąg, 1550nm |
≤ 0.05 |
dB |
| |
|
|
|
|
CharakterystykazKabel
Budowa kabli i PArametr

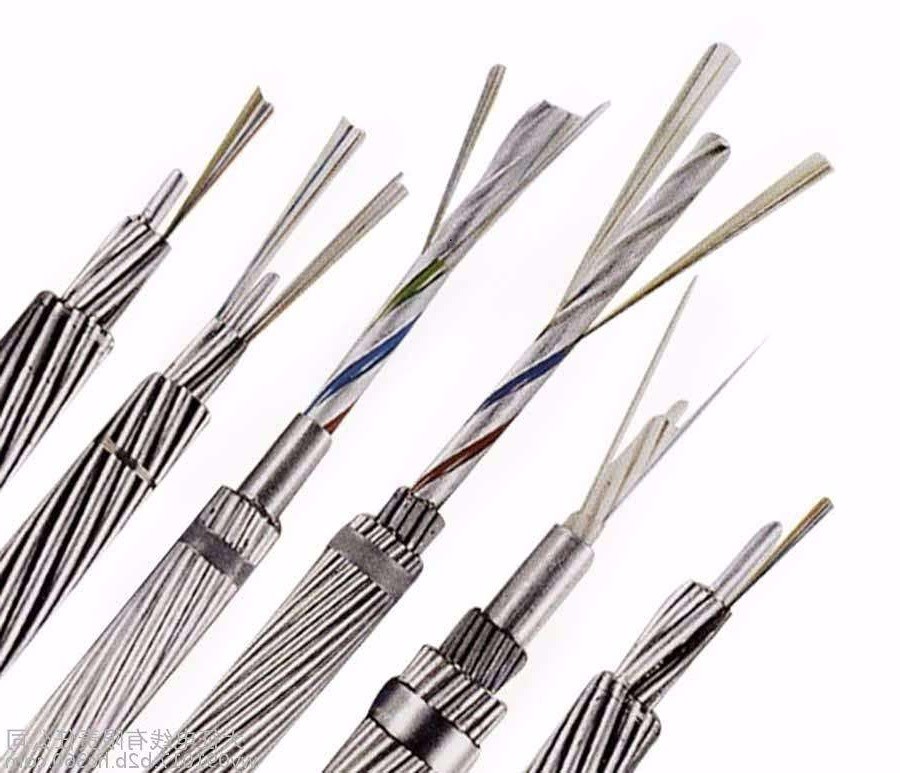

Przewód naziemny wykonany z aluminiowego drutu stalowego (AS) i rurki ze stali nierdzewnej zawierającej włókno optyczne.
Przekrój OPGW
| Struktura |
|
Materiał |
Nie, nie, nie. |
Średnica materiału |
| Włókna |
G.652.D |
48 |
|
| Centrum |
20% drutu AS |
1 |
Średnica |
40,0 mm |
| Warstwa 1 |
Rurka SUS |
4 |
Średnica |
40,0 mm |
| 20% drutu AS |
2 |
Średnica |
40,0 mm |
| Warstwa 2 |
20% drutu AS |
12 |
Średnica |
40,0 mm |
Specyfikacja OPGW
| Pozycje |
Dane techniczne |
| Na morzu |
Rdzeń, warstwa 1, warstwa 2 |
| Kierunek nawijania |
Zewnętrzna warstwa jest prawa ręka |
| Średnica kabla (nazwa) |
200,0 mm |
| Waga kabla (ok.) |
1365 kg/km |
| Podtrzymujący przekrój |
AS Drut |
188.5 mm2 |
| Wskaźnik wytrzymałości na rozciąganie (RTS) |
205kN |
| Moduł elastyczności (E-Modulus) |
162.0kN/mm2 |
| Współczynnik wydłużenia termicznego |
13.0 × 10-6/K |
| Maksymalne obciążenie robocze (40% RTS) |
82.0kN |
| Codzienny stres (EDS) (RTS) |
360,9 ~ 51,25 kN |
| Opór prądu stałego w temperaturze 20°C |
00,442 ohm/km |
| Prąd krótkoterminowy (1,0s, 40°C ∼200°C) |
13.62kA |
| Przepustowość prądu krótkotrwałego I2t |
185.4kA2 |
| Minimalny promień gięcia |
Instalacja |
30 razy średnica kabla |
| Operacja |
15 razy średnica kabla |
| Zakres temperatury |
Instalacja |
-10°C~+60°C |
| Przechowywanie i wysyłki |
-40°C~+60°C |
| Operacja |
-40°C~+80°C |
| |
|
|
|
FIber iLoosTUbe CśmierdzącyJa...zębów
Każde pojedyncze włókno i kable luźne muszą być zgodne ze standardem TIA/EIA-598-A oraz z kodem kolorystycznym, jak określono poniżej.
Rurka stalowa 1 (włókna nr 1-12): jednowarstwowe włókna optyczne (SM)
Kolory włókien
| - Nie, nie. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
Czerwony |
Natury |
Żółty |
Violet |
Różowa |
Akwa |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Rurka stalowa 2 (włókna nr 13-24): jednowarstwowe włókna optyczne (SM)
Jeden czarny tracer (50 mm rozmiar)
| - Nie, nie. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
Czerwony |
Natury |
Żółty |
Violet |
Różowa |
Akwa |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Rurka stalowa 3 (włókna nr 25-36): Włókna optyczne jednowarunkowe (SM)
Jeden czarny namiarnik (100 mm rozmiaru)
| - Nie, nie. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
Czerwony |
Natury |
Żółty |
Violet |
Różowa |
Akwa |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Rurka stalowa 4 (włókna nr 37-48): Włókna optyczne jednowarunkowe (SM)
Jeden czarny tracer (150 mm rozmiar)
| - Nie, nie. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
Czerwony |
Natury |
Żółty |
Violet |
Różowa |
Akwa |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
OpakowanieSwyciąganie
OPGW musi być ściśle i równomiernie zwinięte na silnej rolce z drewna zgodnej z normą ANSI/AA 53-1981 lub równej.Węzeł musi być zaczepiony twardymi kołkami z drewna, aby zapobiec uszkodzeniu OPGW podczas zwykłej żeglugi., obsługi, przechowywania i wiązania.
Rysunek rolki
W zależności od długości kabla wybieramy różnego rodzaju cewki (D, d, b, w1, w2) do załadunku kabla.
Środowiskowo i certyfikacja
Pełna zgodność z systemem ISO14001, RoHS i OHSAS18001
Zalecenia dotyczące instalacji
Procedura montażu:
Zaleca się stosowanie IEEE Std 524-1992 oraz zalecanego przez naszą firmę postępowania w zakresie instalacji OPGW.
