48 Rdzenia kablu światłowodowego opancerzonego OPGW


Opis

Rurka ze stali nierdzewnej jako jednostka optyczna w środku konstrukcji,warstwa zewnętrzna jest w określonym stosunku średnicy pasma, a pewna liczba aluminium pokrytych drutów stalowych lub drutów ze stopu aluminium jest nawieszanych.

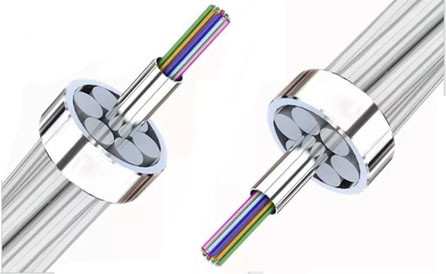

Struktura

1. Członek siły centralnej: FRP
2. 0 warstwa: PBT luźna buforowa rurka
3. Pierwsza warstwa: rurka SUS pokryta AL
4. 2 warstwa: Aluminiowe przewody stalowe / Aluminiowe przewody stopowe.


Zastosowanie
Kabel optyczny OPGW jest wykorzystywany głównie na liniach o napięciu 500KV, 220KV i 110KV.
Zastosowane cechy OPGW to:
(1) Linia o wysokim napięciu przekraczającym 110kv ma dużą odległość biegów (zwykle powyżej 250 m);
(2) Łatwe w utrzymaniu, łatwe w rozwiązywaniu problemu przejścia linii, jego właściwości mechaniczne mogą spełniać duże przejście linii;
(3) Zewnętrzna warstwa OPGW to metalowa osłona, która nie ma wpływu na korozję i degradację elektryczną wysokiego napięcia;
4) OPGW musi być wyłączone podczas budowy, a utrata mocy jest duża, dlatego OPGW należy stosować w nowych liniach wysokonapięciowych powyżej 110kv;
(5) W indeksie wydajności OPGW, im większy prąd zwarcia, tym większa potrzeba użycia dobrego przewodnika jako pancerza, odpowiednio zmniejsza się wytrzymałość na rozciąganie,i w przypadku określonej wytrzymałości na rozciąganie, aby zwiększyć przepustowość prądu zwarcia, tylko zwiększyć powierzchnię metalowego przekroju poprzecznego prowadzi do zwiększenia średnicy kabla i masy kabla,co stanowi problem bezpieczeństwa dla wytrzymałości wieży linii.


Wprowadzenie

Włókno optyczne wykorzystuje różnicę w wskaźniku załamania pomiędzy materiałami rdzenia i pokrycia, aby umożliwić przesyłanie światła w włóknie optyczne.To była wielka rewolucja w historii komunikacji.Kabel światłowodowy jest lekki w wadze i niewielki w rozmiarze i został przyjęty przez system zasilania do przesyłania informacji, takich jak telefony dyspozytorskie, sygnały zdalnego sterowania, ochrona przekaźnika,i obrazów telewizyjnych pomiędzy podstawą a centralną stacją dyspozytorskąW celu poprawy stabilności i niezawodności kabli światłowodowych,Kraje zagraniczne opracowały kompozytową strukturę, w której przewodniki fazowe kabla optycznego i linii przesyłowejKabel optyczny OPGW jest bardziej niezawodny, stabilny i mocny ze względu na metalowe owinięcie drutu.Ponieważ przewód naziemny i kabel optyczny są zintegrowane, w porównaniu z innymi kablami optycznymi, skraca się czas budowy i oszczędza koszty budowy.jeżeli użyto OPGW skręconego przez aluminiowo pokryty drut stalowy lub drut stopu aluminiowego, jest to równoznaczne z ustawieniem dobrego przewodnika nadgórnego drutu naziemnego, który może przyjąć zmniejszenie potencjalnego prądu zasilania linii przesyłowej,zmniejszenie nad napięcia częstotliwości mocyInterferencje i niebezpieczne skutki itp. Ze względu na jego interferencję anty-elektromagnetyczną, lekką wagę i inne właściwości,włókno optyczne może być zainstalowane na górze wieży linii przesyłowej bez konieczności uwzględniania optymalnej pozycji montażu i korozji elektromagnetycznejDlatego OPGW posiada niezwykłe cechy, takie jak wyższa niezawodność, wyższa wydajność mechaniczna i niższe koszty.Technika ta jest szczególnie odpowiednia i ekonomiczna podczas układania lub wymiany istniejących przewodów naziemnych.


Instalacja

Wieża transmisji powietrznej.


Temperatura pracy

-40 oC ~ +70 oC


Promień gięcia

25* średnica kabla
