OPGW Airlal kabel 24/48 rdzenia OPGW kabel światłowodowy jednorzędny G652D
Typ centralnej luźnej rury

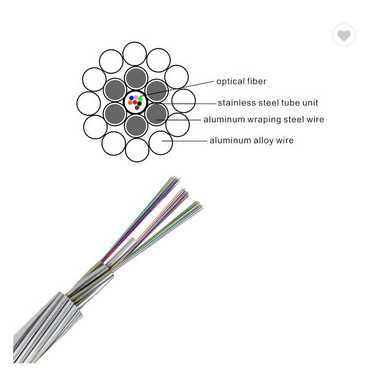

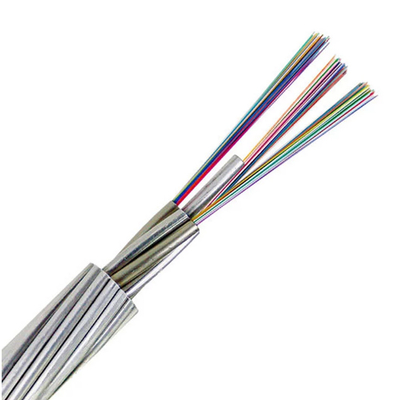

Włókna umieszcza się luźno w uszczelnionej i wodoodpornej rurze ze stali nierdzewnej wypełnionej żelem blokującym wodę.Rurka ta zapewnia ochronę włókna podczas montażu i pracy w surowych warunkach środowiskowychPowierzchnia aluminiowa nad rurą jest opcjonalna. Rura optyczna ze stali nierdzewnej znajduje się w środku kabla chronionego pojedynczymi lub wielokrotnymi warstwami stali pokrytej aluminium i drutów aluminiowych.Aluminiowe przewody stalowe pokryte aluminium są ukształtowane trapezoidalnie wokół jednostki optycznej w celu zapewnienia kompaktowej konstrukcjiMetalowe przewody zapewniają wytrzymałość mechaniczną do wytrzymania trudnych warunków instalacji i pracy, jednocześnie osiągając przewodność do kontrolowania wzrostu temperatury w warunkach zwarcia.
Wielokrotnie luźna rurka ty
Rodzaj wielokrotnej luźnej rury
Włókna są zamknięte w wodoodpornej rurze ze stali nierdzewnej zawierającej żel blokujący wodę.Wewnętrzna warstwa wielowarstwowego kablu standardowego składa się z dwóch lub trzech rur optycznych ze stali nierdzewnej, które są zawieszone spiralnieTyp rury wielokrotnej jest odpowiedni dla wysokich wymogów liczby włókien (ponad 48 włókien) z maksymalnie 144 włókienami.Może spełniać wymagania dużej pojemności prądu i dużych przekroczeń poprzecznych.
Zastosowanie
OPGW służy zarówno jako przewód naziemny, jak i system komunikacji na nowych liniach elektroenergetycznych, zwłaszcza na liniach standardowych i dodatkowo wysokonapięciowych.zapewnienie dodatkowej komunikacji włóknowej i zapewnienie prądu zwarcia i odporności na błyskawice.
Kable OPGW są wykorzystywane głównie na liniach 500KV, 220KV i 110KV.Najlepiej nadają się do linii wysokonapięciowych o przekroju ponad 110 KV o długim przedziale (zwykle przekraczającym 250 metrów).
Cechy
Kabel może pomieścić do 144 włókien.
Przewód ma średnicę i wagę, które są mniej więcej takie same jak inny drut uziemiony, co zwiększa obciążenie wieży przy jednoczesnym zapewnieniu wysokiej wytrzymałości na rozciąganie.
Wykorzystanie doskonałej technologii wiązania rur ze stali nierdzewnej pozwala włóknom na dobrą wtórną nadmierną długość i umożliwia im swobodny ruch w rurze,utrzymanie włókien wolnych od naprężenia podczas poddania kabla naprężeniom wzdłużnym.
Włókna optyczne są chronione rurami ze stali nierdzewnej.
Kabel zapewnia doskonałe zabezpieczenie i ma dobrą odporność na kulki.
Wzornictwo strun ACSW, AAW i SST oferuje szeroki zakres kombinacji przewodności elektrycznej i mechanicznej wytrzymałości na rozciąganie.
Włókna i LoosTUbe COryginalność
Każde pojedyncze włókno i kable luźne muszą być zgodne z normą TIA/EIA-598-A i stosować kod kolorystyczny określony poniżej.
Rurka stalowa 1 (włókna nr 1-12): jednowarstwowe włókna optyczne (SM)
Kolory włókien
| - Nie, nie. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
Czerwony |
Natury |
Żółty |
Violet |
Różowa |
Akwa |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Rurka stalowa 2 (włókna nr 13-24): jednowarstwowe włókna optyczne (SM)
Jeden czarny tracer (50 mm rozmiar)
| - Nie, nie. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
Czerwony |
Natury |
Żółty |
Violet |
Różowa |
Akwa |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Rurka stalowa 3 (włókna nr 25-36): Włókna optyczne jednowarunkowe (SM)
Jeden czarny namiarnik (100 mm rozmiaru)
| - Nie, nie. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
Czerwony |
Natury |
Żółty |
Violet |
Różowa |
Akwa |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Rurka stalowa 4 (włókna nr 37-48): Włókna optyczne jednowarunkowe (SM)
Jeden czarny tracer (150 mm rozmiar)
| - Nie, nie. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
Czerwony |
Natury |
Żółty |
Violet |
Różowa |
Akwa |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Opakowanie i wysyłka
OPGW musi być ściśle i równomiernie zwinięte na wytrzymałą rolkę z drewna, spełniającą normy ANSI/AA 53-1981 lub równoważną normę.Węzeł powinien być wzmocniony wytrzymałymi płaszczami z drewna, aby zapewnić, że OPGW pozostaje nienaruszony podczas zwykłej żeglugi, obsługi, przechowywania i wiązania.
Wybieramy różne rodzaje rolek (D, d, b, w1, w2) do ładowania kabla, w zależności od jego długości.
