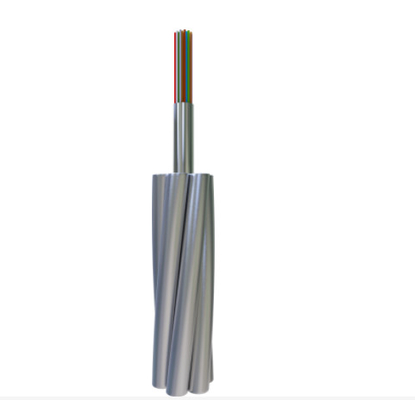

Włókno optyczne złożone (jednorubowe)

Charakterystyka

Ochronę i wsparcie włókien optycznych zapewniają rurki ze stali nierdzewnej wypełnione żelem hydrofobowym.Wydajność rozciągania jest dobra. Rury mają niewielką średnicę i lekką wagę, co powoduje niskie dodatkowe obciążenie wieży.co ułatwia montaż.

	Zmniejszenie				Przepustowość		Polaryzacja trybu rozproszenia
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Włókna indywidualne	Wartość łącza projektowego (M=20, Q=0,01%)
G652D	/	/	≤ 0,35 dB/km	≤ 0,21 dB/km	/	/	≤ 0,20ps/km	≤ 0,1 s/km
G655	/	/	/	≤ 0,22 dB/km	/	/	≤ 0,20ps/km	≤ 0,1 s/km
50/125 μm	≤ 3,0 dB/km	≤1,0 dB/km	/	/	≥ 600MHz.km	≥1200MHz.km	/	/
620,5/125 μm	≤ 3,5 dB/km	≤1,0 dB/km	/	/	≥ 200MHz.km	≥ 600MHz.km	/	/

Konstrukcje i wydajność

	Klasyfikacja	Materiał	Wartość
Budowa	Włókna optyczne	G652D/G655 itp.	2 - 48
	Przewód ochronny	Rury ze stali nierdzewnej	1.5 - 6 mm
	Linia strunkowa	Włókno AS/Włókno AA/Włókno Al	1.5 - 6 mm
	Maksymalna średnica		18 mm
	Maksymalny przekrój		200 mm2
Charakterystyka	Zgodnie z normami DL/T 832, IEC60794-4-10, IEEE1138
	Maksymalna wytrzymałość na rozciąganie (RTS) (kN)		280
	Maksymalna wytrzymałość na rozbicie ((N/100 mm)		2200
	Maksymalna przepustowość prądu krótkiego (40°C-200°C) ((kA2s)		100
	Min. Promień gięcia (dynamiczny)		20D
	Min. Promień gięcia (statyczny)		15D
Wydajność środowiskowa	Instalacja (°C)		-10 do +50
	Transport i eksploatacja (°C)		-40 do +65

Uwaga: D to średnica kabla.

Specyficzny typ i dane techniczne

Nie, nie, nie.	Dane techniczne
	Rodzaj produktu	Rodzaj konstrukcji	Maksymalna liczba włókien	Sekcja drutu AS (mm2)	Średnica (mm)	Waga kabla (kg/km)	Poziom wytrzymałości na rozciąganie (kN)	20°CDC Odporność (Ω/km)	Pojemność prądu krótkoterminowego (40-200°C kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, jednostka optyczna 1/3.0	24	≈ 40	9.0	≤ 304	≥ 51	≤ 2.10	≥ 9
2	OPGW-24B1.3-50-[58;11.5)	6/3.2/20AS, jednostka optyczna 1/3.2	24	≈50	9.6	≤ 345	≥ 58	≤ 1.82	≥ 11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, jednostka optyczna 1/3.8	48	≈ 70	11.4	≤475	≥ 77	≤ 1.30	≥ 24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, jednostka optyczna 1/3.8	48	≈ 70	11.4	≤340	≥ 42	≤ 0.70	≥ 38

Inne rodzaje i liczby włókien optycznych, przewody strumieniowe są dostępne na żądanie.

Charakterystyka badania mechanicznego i środowiskowego

Pozycja	Metoda badania	Wymagania
Napięcie	IEC 60794-1-2-E1 Obciążenie: zgodnie ze strukturą kabla Długość próbki: nie mniejsza niż 10 m, długość połączona nie mniejsza niż 100 m Czas trwania: 1 min.	40% RTS bez dodatkowego obciążenia włókna (< 0,01%), bez dodatkowego tłumienia (0,03 dB). 60% naprężenie włókna RTS ≤ 0,25%, dodatkowe osłabiające ≤ 0,05 dB (bez dodatkowego tłumienia po badaniu).
Złamać	IEC 60794-1-2-E3 Obciążenie: zgodnie z powyższą tabelą, trzy punkty Czas trwania: 10 min	Dodatkowe tłumienie przy 1550 nm ≤ 0,05 dB/włókno; brak uszkodzenia elementów
Wpływ wody	IEC 60794-1-2-F5B Czas: 1 godzina Długość próbki: 0,5 m Wysokość wody: 1 m	Brak wycieku wody.
Cykl temperatury	IEC 60794-1-2-F1 Długość próbki: nie mniejsza niż 500 m Zakres temperatury: od -40°C do +65°C Cykl: 2 Czas trwania badania cyklu temperatury: 12 h	Zmiana współczynnika tłumienia musi być mniejsza niż 0,1 dB/km w temperaturze 1550 nm.
