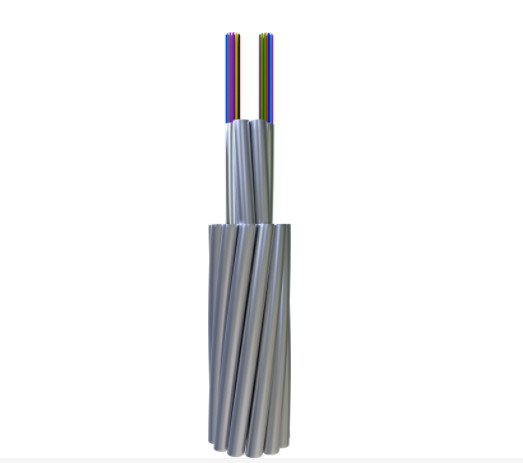

Włókno optyczne złożone, przewód uziemiony z rury

OPGW to przewód z włóknem optycznym wewnątrz i służy dwóm celom: jako przewód uziemiony i do komunikacji.i nowe koszty ogólne.

Charakterystyka

Rury ze stali nierdzewnej wypełnione żelem chronią i wspierają włókna optyczne.Dzięki temu jest mocny i niezawodny, posiada dobre właściwości elektryczne i mechaniczne..





	Zmniejszenie				Przepustowość		Polaryzacja trybu rozproszenia
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Włókna indywidualne	Wartość łącza projektowego (M=20, Q=0,01%)
G652D	/	/	≤ 0,35 dB/km	≤ 0,21 dB/km	/	/	≤ 0,20ps/km	≤ 0,1 s/km
G655	/	/	/	≤ 0,22 dB/km	/	/	≤ 0,20ps/km	≤ 0,1 s/km
50/125 μm	≤ 3,0 dB/km	≤1,0 dB/km	/	/	≥ 600MHz.km	≥1200MHz.km	/	/
620,5/125 μm	≤ 3,5 dB/km	≤1,0 dB/km	/	/	≥ 200MHz.km	≥ 600MHz.km	/	/

Wydajność

	Klasyfikacja	Materiał	Wartość
Budowa	Włókna optyczne	G652D/G655 itp.	2 - 144
	Przewód ochronny	Rury ze stali nierdzewnej	1.5 - 6 mm
	Linia strunkowa	Włókno AS/Włókno AA/Włókno Al	1.5 - 6 mm
	Maksymalna średnica		30 mm
	Maksymalny przekrój		500 mm2
Charakterystyka	Zgodnie z normami DL/T 832, IEC60794-4-10, IEEE1138
	Maksymalna wytrzymałość na rozciąganie (RTS) (kN)		700
	Maksymalna wytrzymałość na rozbicie ((N/100 mm)		3000
	Maksymalna przepustowość prądu krótkoobieżnego (40°C-200°C) ((kA2s)		2000
	Min. Promień gięcia (dynamiczny)		20D
	Min. Promień gięcia (statyczny)		15D
Wydajność środowiskowa	Instalacja (°C)		-10 do +50
	Transport i eksploatacja (°C)		-40 do +65

Uwaga: D to średnica kabla.

Specyficzny typ i dane techniczne

Nie, nie, nie.	Dane techniczne
	Rodzaj produktu	Rodzaj konstrukcji	Maks. Włókno Hrabia.	Sekcja drutu AS (mm2)	Średnica (mm)	Waga kabla (kg/km)	Poziom wytrzymałości na rozciąganie (kN)	20°CDC Odporność (Ω/km)	Pojemność prądu krótkoterminowego (40-200°C kA2.s)
1	OPGW-48B1.3-90- [112;45]	Wymagania w zakresie ochrony środowiska 11/2.8/20AS, jednostka optyczna 2/2.5	48	≈ 90	13.2	≤ 641	≥112	≤ 0.98	≥ 45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, jednostka optyczna 2/2.5	48	≈ 90	13.2	≤ 457	≥ 57	≤ 0.52	≥ 67
3	OPGW-24B1.3-100-[118;50]	Wymagania w zakresie bezpieczeństwa 11/2.8/20AS, jednostka optyczna 1/2.5	24	≈100	13.2	≤ 674	≥118	≤ 0.93	≥ 50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, jednostka optyczna 1/2.5	24	≈100	13.2	≤ 479	≥ 60	≤ 0.49	≥ 74
5	OPGW-24B1.3-110-[133;63]	Wymagania w zakresie bezpieczeństwa 10/3.2/20AS, jednostka optyczna 1/2.5	24	≈ 110	14	≤ 760	≥133	≤ 0.83	≥ 63
6	OPGW-24B1.3-110-[140;68]	Wymagania w zakresie bezpieczeństwa 11/3.05/20AS, jednostka optyczna 1/2.6	24	≈ 110	14.3	≤ 791	≥ 140	≤ 0.80	≥ 68
7	OPGW-24B1.3-110-[67;95]	Wymagania w zakresie ochrony środowiska 12/2.8/AA, jednostka optyczna 1/2.7	24	≈ 37 ≈74(AA)	14.1	≤ 473	≥ 67	≤ 0.40	≥ 95
8	OPGW-36B1.3-120-[145;73]	Wymagania w zakresie ochrony środowiska 12/2.9/20AS, jednostka optyczna 1/2.8	36	≈ 120	14.6	≤ 820	≥145	≤ 0.77	≥ 73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, jednostka optyczna 1/2.8	36	≈ 120	14.6	≤ 700	≥ 95	≤ 0.55	≥ 98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, jednostka optyczna 1/2.8	36	≈ 120	14.6	≤ 582	≥ 74	≤ 0.42	≥ 110
11	OPGW-72B1.3-120-[147;76]	Wymagania w zakresie ochrony środowiska 12/3.0/20AS, jednostka 2/2.9	72	≈ 120	15.2	≤ 832	≥147	≤ 0.76	≥ 76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, jednostka optyczna 2/2.9	72	≈ 120	15.2	≤ 711	≥ 96	≤ 0.53	≥ 101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, jednostka 2/2.9	72	≈ 120	15.2	≤ 591	≥ 74	≤ 0.40	≥ 114
14	OPGW-36B1.3-130-[155;85]	Wymagania w zakresie ochrony środowiska 12/3.0/20AS, jednostka optyczna 1/2.9	36	≈ 130	15.2	≤ 879	≥155	≤ 0.72	≥ 85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, jednostka optyczna 1/2.9	36	≈ 130	15.2	≤ 751	≥102	≤ 0.50	≥ 114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, jednostka optyczna 1/2.9	36	≈ 130	15.2	≤ 624	≥ 79	≤ 0.40	≥137
17	OPGW-36B1.3-140-[175;100]	Wymagania w zakresie ochrony środowiska 12/3.2/20AS, jednostka optyczna 1/3.1	36	≈ 140	16.1	≤ 995	≥ 175	≤ 0.65	≥ 100
18	OPGW-36B1.3-140-[115;140]	Wymagania w zakresie ochrony środowiska 12/3.2/30AS, jednostka optyczna 1/3.1	36	≈ 140	16.1	≤ 850	≥ 115	≤ 0.45	≥ 140
19	OPGW-36B1.3-145-[86;170]	Wymagania w zakresie ochrony środowiska 12/3.2/AA, jednostka optyczna 1/3.1	36	≈ 49 ≈96(AA)	16.1	≤ 611	≥ 86	≤ 0.31	≥ 170
20	OPGW-48B1.3-150-[182;123]	Wymagania w zakresie ochrony środowiska 12/3.3/20AS, jednostka optyczna 1/3.2	48	≈ 150	16.6	≤1055	≥182	≤ 0.60	≥ 123
21	OPGW-48B1.3-150-[122;165]	Wymagania dotyczące: 12/3.3/30AS, jednostka optyczna 1/3.2	48	≈ 150	16.6	≤ 901	≥122	≤ 0.42	≥ 165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, jednostka optyczna 1/3.2	48	≈ 150	16.6	≤747	≥ 95	≤ 0.33	≥195
23	OPGW-72B1.3-150-[172;110]	Wymagania w zakresie ochrony środowiska 12/3.3/20AS, jednostka optyczna 2/3.2	72	≈ 150	16.6	≤ 998	≥172	≤ 0.64	≥ 110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, jednostka optyczna 2/3.2	72	≈ 150	16.6	≤ 853	≥116	≤ 0.45	≥147
25	OPGW-48B1.3-170-[198;150]	Wymagania w zakresie bezpieczeństwa 12/3.5/20AS, jednostka optyczna 1/3.4	48	≈ 170	17.6	≤1190	≥ 198	≤ 0.54	≥ 150
26	OPGW-72B1.3-170-[199;156]	Wymagania w zakresie ochrony środowiska 12/3.6/20AS, jednostka 2/3.5	72	≈ 170	18.2	≤1187	≥ 199	≤ 0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS, jednostka optyczna 1/3.5	48	≈ 180	18.2	≤1372	≥ 252	≤ 0.72	≥ 125
28	OPGW-48B1.3-180-[211;175]	Wymagania dotyczące: 12/3.6/20AS, jednostka optyczna 1/3.5	48	≈ 180	18.2	≤ 1255	≥211	≤ 0.50	≥ 175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, jednostka optyczna 1/3.5	48	≈ 180	18.2	≤1071	≥147	≤ 0.35	≥ 234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, jednostka optyczna 1/3.5	48	≈ 180	18.2	≤ 888	≥113	≤ 0.28	≥ 262
31	OPGW-48B1.3-235-[268;243.4)	Wymagania w zakresie ochrony środowiska 12/2.5/20AS+13/3.8/20AS, Jednostka optyczna 1/3.5	48	≈235	20.3	≤1594	≥ 268	≤ 0.38	≥ 243.4

Inne rodzaje i liczby włókien optycznych, przewody strumieniowe są dostępne na żądanie.

Charakterystyka badania mechanicznego i środowiskowego

Pozycja	Metoda badania	Wymagania
Napięcie	IEC 60794-1-2-E1 Obciążenie: zgodnie ze strukturą kabla Długość próbki: nie mniejsza niż 10 m, długość połączona nie mniejsza niż 100 m Czas trwania: 1 min.	40% RTS bez dodatkowego obciążenia włókna (< 0,01%), bez dodatkowego tłumienia (0,03 dB). 60% naprężenie włókna RTS ≤ 0,25%, dodatkowe osłabiające ≤ 0,05 dB (bez dodatkowego tłumienia po badaniu).
Złamać	IEC 60794-1-2-E3 Obciążenie: zgodnie z powyższą tabelą, trzy punkty Czas trwania: 10 min.	Dodatkowe tłumienie przy 1550 nm ≤ 0,05 dB/włókno; brak uszkodzenia elementów
Wpływ wody	IEC 60794-1-2-F5B Czas: 1 godzina Długość próbki: 0,5 m Wysokość wody: 1 m	Brak wycieku wody.
Cykl temperatury	IEC 60794-1-2-F1 Długość próbki: nie mniejsza niż 500 m Zakres temperatur: -40°C do +65°C Cykl: 2 Czas trwania badania cyklu temperatury: 12 h	Zmiana współczynnika tłumienia musi być mniejsza niż 0,1 dB/km w temperaturze 1550 nm.

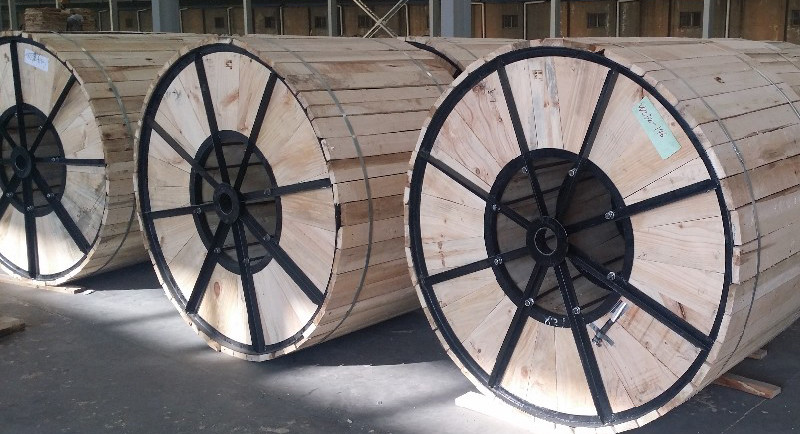

Opakowanie i wysyłka
