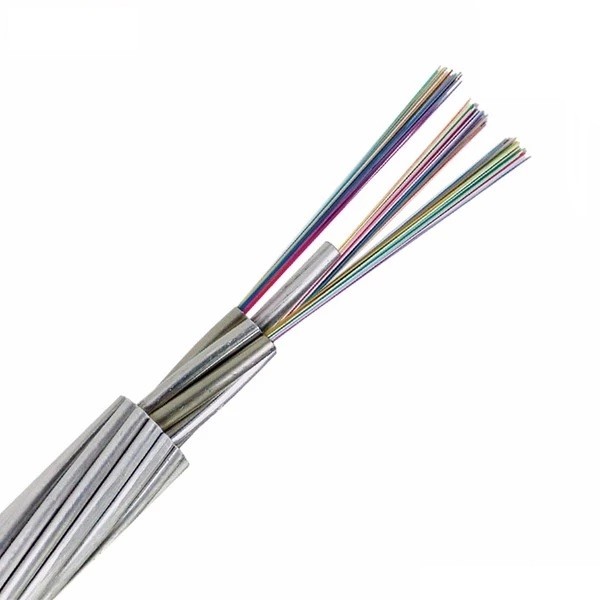

3-warstwowy kompozytowy kompozytowy przewód uziemiający OPGW z włókna optycznego ACS
Aluminiowa rura kabla światłowodowego OPGW jest otoczona pojedynczą lub podwójną warstwą stali pokrytej aluminiumdruty(ACS)lub mix druty ACS i druty ze stopów aluminium Druty aluminiowe / Druty ze stopów aluminium Światłowody.Aluminiowe kable światłowodowe mają podwójne funkcje, takie jak przewody fazowe z możliwością komunikacji.
Aplikacja
Kabel optyczny OPGW jest używany głównie na liniach napięciowych 500KV, 220KV i 110KV.Stosowany jest głównie na nowych liniach ze względu na wpływ przerwy w zasilaniu linii i bezpieczeństwa.
Obowiązujące cechy OPGW to:
(1) Linia o wysokim napięciu przekraczającym 110 kv ma dużą odległość przekładni (zwykle powyżej 250 m);
(2) Łatwy w utrzymaniu, łatwy do rozwiązania problem przekraczania linii, jego właściwości mechaniczne mogą sprostać dużemu przekraczaniu linii;
(3) Zewnętrzną warstwą OPGW jest metalowy pancerz, który nie ma wpływu na korozję elektryczną i degradację wysokiego napięcia;
(4) OPGW musi być wyłączone podczas budowy, a straty mocy są duże, dlatego OPGW należy stosować w nowych liniach wysokiego napięcia powyżej 110 kv;
Specyfikacja
| Całkowita liczba rdzeni światłowodowych | 2-48 | |
| Średnica zewnętrzna (mm) | 7,8 mm ~ 8,5 mm | |
| Kabel Maks. masa jednostkowa (kg/km) | 65+ | |
| Dopuszczalna siła ciągnąca (N) | długoterminowy | 600 |
| krótkoterminowe | 1500 | |
| Dopuszczalna wytrzymałość na zgniatanie (N/100mm) | długoterminowy | 300 |
| krótkoterminowe | 1000 | |
| Minimalny promień gięcia (mm) | statyczny | 25-krotność zewnętrznej średnicy kabla |
| dynamiczny | 20-krotna średnica zewnętrzna kabla | |
| Zastosowanie temperatury | -40°C-70°C | |

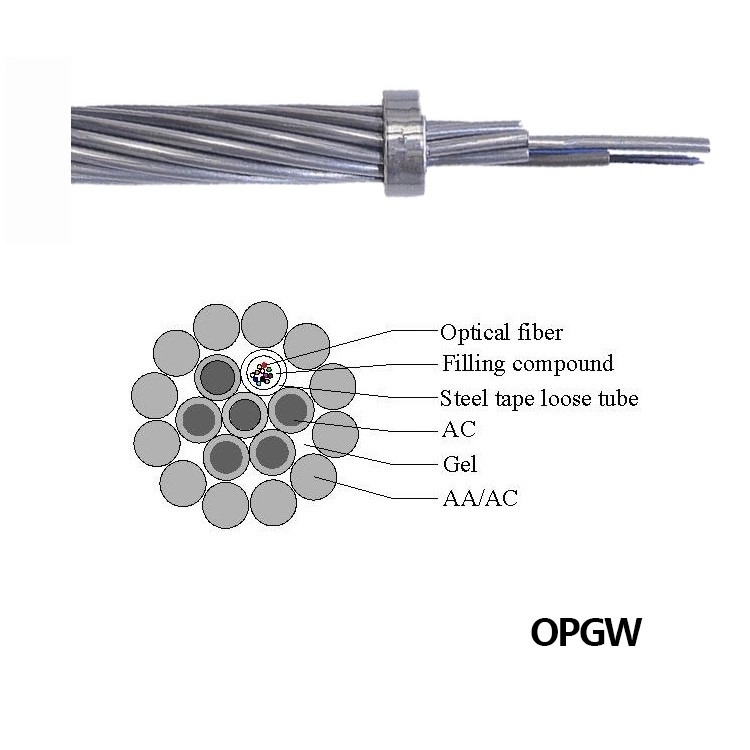

Struktura
1.0 warstwa: stal nierdzewna.
2.1 warstwa: 1 jednostka optyczna ze stali nierdzewnej i stalowy drut pokryty aluminium.
3.2 warstwa: drut stalowy platerowany aluminium lub drut ze stopu aluminium.
Walcowane przez drewniane drewniane bębny.2000m do 6000m/bęben lub inne wymagane.
