Optyczny przewód uziemiający OPGW 72-rdzeniowy zewnętrzny antenowy kabel światłowodowy

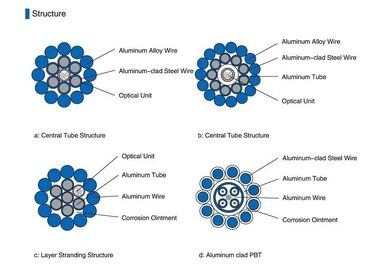

Kabel OPGW to rodzaj konstrukcji kablowej z kompozytem transmisji optycznej i napowietrznego przewodu uziemiającego do przesyłania mocy.Działa w linii elektroenergetycznej zarówno jako kabel światłowodowy, jak i napowietrzny przewód uziemiający, który może zapewnić ochronę przed uderzeniem pioruna i przewodzeniem waluty zwarciowej. OPGW składa się z jednostki optycznej rury ze stali nierdzewnej, drutu stalowego w okładzinie aluminiowej, drutu ze stopu aluminium.Ma centralną konstrukcję rurową ze stali nierdzewnej i strukturę warstwową.Możemy zaprojektować konstrukcję zgodnie z różnymi warunkami środowiskowymi i wymaganiami klientów.
Cechy
1. Duża średnica, duża pojemność włókien
2. Struktura jest stabilna, a niezawodność wysoka
3. Doskonała zdolność do działania z boku i wyjątkowa zdolność do prądu zwarciowego
4. Optymalna konstrukcja splatania może uzyskać nadwyżkę długości wtórnego światłowodu
5. Liczbę pasm można zaprojektować w dwóch lub trzech warstwach
6. Dopasuj do wspólnych przewodów uziemiających
Specyfikacja
| Liczba kabli |
Out osłona Średnica (MM) |
Waga (kg) |
Minimalna dopuszczalna wytrzymałość na rozciąganie (N) |
minimalne dopuszczalne obciążenie zgniatające (N/100mm) |
Minimalny promień gięcia (MM) |
Temperatura przechowywania (°C) |
| krótkoterminowe |
długoterminowy |
krótkoterminowe |
długoterminowy |
krótkoterminowe |
długoterminowy |
| 72 |
13,5 |
160 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~70 |
Uwaga: Ten arkusz danych może być jedynie odniesieniem, ale nie uzupełnieniem umowy.W celu uzyskania szczegółów prosimy o kontakt z działem sprzedaży.
Parametry konstrukcyjne
| Model kablowy |
OPGW-60 |
OPGW-70 |
OPGW-90 |
OPGW-110 |
OPGW-130 |
| Liczba / średnica (mm) rury ze stali nierdzewnej |
1/3,5 |
2/2,4 |
2/2,6 |
2/2,8 |
1/3,0 |
| Liczba / średnica drutu AL (mm) |
0/3,5 |
12/2,4 |
12/2,6 |
12/2,8 |
12/3,0 |
| Liczba / średnica drutu ACS (mm) |
6/3,5 |
5/2,4 |
5/2,6 |
5/2,8 |
6/3,0 |
| Średnica kabla (mm) |
10,5 |
12.0 |
13.0 |
14.0 |
15.0 |
| RTS(KN) |
75 |
45 |
53 |
64 |
80 |
| Masa kabla (kg/km) |
415 |
320 |
374 |
432 |
527 |
| Odporność na prąd stały (200C W/km) |
1.36 |
0,524 |
0,448 |
0,386 |
0,327 |
| Moduł sprężystości (Gpa) |
162,0 |
96,1 |
95,9 |
95,6 |
97,8 |
| współczynnik liniowej rozszerzalności cieplnej (1/×10-6) |
12.6 |
17.8 |
17.8 |
17.8 |
17.2 |
| Zdolność zwarciowa (kA²s) |
24.0 |
57,3 |
78,9 |
105,8 |
150,4 |
| Maks.temperatura pracy (C) |
200 |
200 |
200 |
200 |
200 |
Pakowanie i wysyłka
Kabel dostarczany jest w długościach określonych w PI lub na zamówienie.Każda długość zostanie wysłana na oddzielnym żelazno-drewnianym bębnie.Minimalna średnica lufy bębna nie będzie mniejsza niż 30-krotna średnica liny.
Końcówki kabli będą zabezpieczone plastikowymi zaślepkami zabezpieczającymi przed wnikaniem wody.Końce będą łatwo dostępne do testowania.Końcowy raport z testu kontrolnego z danymi dotyczącymi tłumienia dla każdego włókna jest dołączony wewnątrz bębna.
