Optyczny przewód uziemiający OPGW 24-rdzeniowy zewnętrzny antenowy kabel światłowodowy
Centralna stalowa rura pokryta aluminium jest otoczona pojedynczą lub podwójną rurą warstwy drutów stalowych platerowanych aluminium (ACS) lub mieszane druty ACS i druty ze stopu aluminium. Konstrukcja rury ze stali nierdzewnej pokrytej aluminium zwiększa przekrój AL do osiągnąć lepszy prąd zwarciowy i odporność na wyładowania atmosferyczne. Zastosuj do linii transmisyjnej, która wymaga małej średnicy i dużego błędu aktualny.
Cechy
• Duża średnica, duża pojemność włókien
• Struktura jest stabilna, a niezawodność wysoka
• Doskonała odporność na uderzenia boczne i wyjątkowa zdolność do obciążania prądem zwarciowym
• Optymalny projekt splotu pozwala uzyskać nadwyżkę długości wtórnego włókna światłowodowego
• Liczbę pasm można zaprojektować w dwóch lub trzech warstwach
• Dopasuj do wspólnych przewodów uziemiających
Specyfikacja
| |
Struktura |
Maksymalna liczba włókien |
Powierzchnia przekroju AS |
średnica (mm) |
Waga (kg/km) |
RTS(kN) |
Rezystancja prądu stałego w 20°C (O/km) |
40-200°C Dopuszczalny prąd zwarciowy (KA2.S) |
| OPGW-24B1.3-100-[118;50] |
1/2,6/20AS+5/2,5/20AS+ |
24 |
≈100 |
13.2 |
≤674 |
≥118 |
≤0,93 |
≥50 |
| 11/2,8/20AS, jednostka 1/2,5 |
| OPGW-24B1.3-100-[60;74] |
1/2,6/40AS+5/2,5/40AS+ |
24 |
≈100 |
13.2 |
≤479 |
≥60 |
≤0,49 |
≥74 |
| 11/2,8/40AS, jednostka 1/2,5 |
| OPGW-24B1.3-110-[133;63] |
1/2,6/20AS+5/2,5/20AS+ |
24 |
≈110 |
14 |
≤760 |
≥133 |
≤0,83 |
≥63 |
| 10/3,2/20AS, jednostka 1/2,5 |
| OPGW-24B1.3-110-[140;68] |
1/2,8/20AS+5/2,7/20AS+ |
24 |
≈110 |
14.3 |
≤791 |
≥140 |
≤0,80 |
≥68 |
| 11/3.05/20AS, Jednostka 1/2.6 |
| OPGW-24B1.3-110-[67;95] |
1/2,9/20AS+5/2,8/20AS+ |
24 |
≈37 |
14.1 |
≤473 |
≥67 |
≤0,40 |
≥95 |
| 12/2,8/AA, jednostka 1/2,7 |
≈74 (AA) |
Uwaga: Ten arkusz danych może być jedynie odniesieniem, ale nie uzupełnieniem umowy.W celu uzyskania szczegółów prosimy o kontakt z działem sprzedaży.

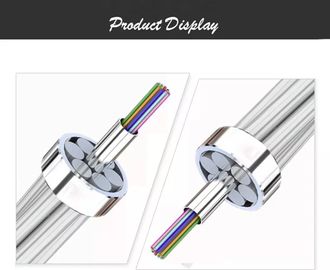

Zdjęcia konstrukcji i produktów
Pakowanie i wysyłka
Kabel dostarczany jest w długościach określonych w PI lub na zamówienie.Każda długość zostanie wysłana na oddzielnym żelazno-drewnianym bębnie.Minimalna średnica lufy bębna nie będzie mniejsza niż 30-krotna średnica liny.
Końcówki kabli będą zabezpieczone plastikowymi zaślepkami zabezpieczającymi przed wnikaniem wody.Końce będą łatwo dostępne do testowania.Końcowy raport z testu kontrolnego z danymi dotyczącymi tłumienia dla każdego włókna jest dołączony wewnątrz bębna.
