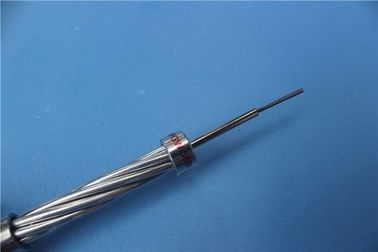

48-rdzeniowy samonośny kompozytowy przewód napowietrzny z kompozytu antenowego
Optical Fiber Composite Overhead Ground wire (OPGW) to rodzaj kabla stosowanego w napowietrznych liniach energetycznych.Taki kabel łączy w sobie funkcje uziemienia i komunikacji.
Kabel OPGW zawiera strukturę rurową z jednym lub kilkoma światłowodami otoczonymi warstwami drutu stalowego i aluminiowego. Stosowany jest głównie do linii komunikacyjnych 110kV, 220kV, 500kV, 750kV oraz nowych napowietrznych systemów przesyłowych wysokiego napięcia.Może być również użyty do zastąpienia istniejącego przewodu uziemiającego starego napowietrznego systemu przesyłowego wysokiego napięcia.
Kabel OPGW jest prowadzony między szczytami słupów wysokiego napięcia.Przewodząca część kabla służy do uziemienia sąsiednich słupów i ochrony przewodów wysokiego napięcia przed uderzeniami pioruna.Konstrukcje specjalne można dostosować do potrzeb użytkownika.
Aplikacje
1. Dostosuj, aby zastąpić starzejący się przewód uziemiający i nową strukturę przewodu uziemiającego wysokiego napięcia.
2. ochrona oświetlenia i przewodzenie prądu zwarciowego
3.OPGW może zastąpić konwencjonalny przewód uziemiający starej linii energetycznej zwiększając funkcję komunikacji światłowodowej.
Dane techniczne
| Szczegóły struktury |
|
O imieniu |
NIE. |
Średnica |
| Centrum |
20% drutu AS |
1 |
2,70 |
mm |
| Warstwa 1 |
20% drutu AS |
4 |
2,70 |
mm |
| Rurka SUS |
2 |
2,70 |
mm |
| Warstwa 2 |
20% drutu AS |
10 |
2,70 |
mm |
| |
|
|
|
|
|
| |
Zgodnie ze standardami IEEE std 1138, IEC 60794-4 |
|
|
|
|
| |
Nr i typ włókna |
|
|
48 |
G652D |
| |
Standardowa średnica |
|
|
13.50 |
mm |
| |
Wspierający przekrój poprzeczny |
|
|
97.30 |
mm2 |
| |
|
Przekrój drutu AS |
|
97.30 |
mm2 |
| |
Przybliżona masa |
|
|
687.0 |
kg/km |
| |
Znamionowa wytrzymałość na rozciąganie |
|
|
117,0 |
kN |
| |
Maksymalne dopuszczalne napięcie (40% RTS) |
|
|
46,8 |
N/mm2 |
| |
Codzienny stres (25% RTS) |
|
|
29,3 |
N/mm2 |
| |
Naprężenie marginesu odkształcenia (70% RTS) |
|
|
81,9 |
N/mm2 |
| |
Moduł sprężystości |
|
|
162,0 |
GPa |
| |
Współczynnik wydłużenia termicznego |
|
|
13.0 |
×10-6/ºC |
| |
Obliczona rezystancja DC przy 20ºC |
|
|
0,878 |
Ω/km |
| |
Wytrzymałość na prąd zwarciowy (40 ~ 200ºC, 0,25 s) |
|
|
45,3 |
kA2·S |
| |
Stosunek siły przyciągania do ciężaru |
|
|
17.40 |
km |
| Temperatura |
Instalacja |
|
|
-10ºC~+50 |
ºC |
| Zakres: |
Transport i Eksploatacja |
|
|
-40ºC~+80 |
ºC
|

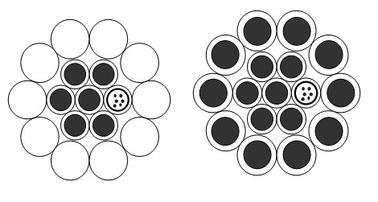

Przekrój
