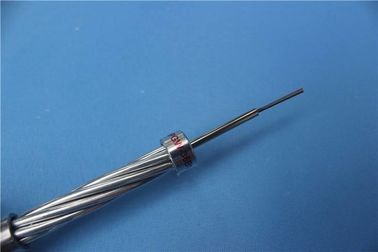

kabel optyczny opgw do linii 220kv 48-żyłowy kabel opgw
Centralna rura ze stali nierdzewnej jest otoczona pojedynczymi lub podwójnymi warstwami drutów stalowych platerowanych aluminium (ACS) lub mieszanymi drutami ACS i drutami ze stopu aluminium.są najczęściej używanymi kablami, ich konstrukcja jest w pełni dostosowana do najczęstszych potrzeb linii elektrycznych.
Aplikacje
1. Kompozytowy przewód uziemiający z włókna optycznego [OPGW] nadaje się do instalacji na nowych liniach energetycznych z podwójną funkcją przewodu uziemiającego i komunikacji.
2. Specjalnie do instalacji na normalnych liniach elektroenergetycznych i liniach wysokiego napięcia.
3. ochrona oświetlenia i przewodzenie prądu zwarciowego.
Dane techniczne
| Szczegóły struktury |
|
O imieniu |
NIE. |
Średnica |
| Centrum |
20% drutu AS |
1 |
2,70 |
mm |
| Warstwa 1 |
20% drutu AS |
4 |
2,70 |
mm |
| Rurka SUS |
2 |
2,70 |
mm |
| Warstwa 2 |
20% drutu AS |
10 |
2,70 |
mm |
| |
|
|
|
|
|
| |
Zgodnie ze standardami IEEE std 1138, IEC 60794-4 |
|
|
|
|
| |
Nr i typ włókna |
|
|
48 |
G652D |
| |
Standardowa średnica |
|
|
13.50 |
mm |
| |
Wspierający przekrój poprzeczny |
|
|
97.30 |
mm2 |
| |
|
Przekrój drutu AS |
|
97.30 |
mm2 |
| |
Przybliżona masa |
|
|
687.0 |
kg/km |
| |
Znamionowa wytrzymałość na rozciąganie |
|
|
117,0 |
kN |
| |
Maksymalne dopuszczalne napięcie (40% RTS) |
|
|
46,8 |
N/mm2 |
| |
Codzienny stres (25% RTS) |
|
|
29,3 |
N/mm2 |
| |
Naprężenie marginesu odkształcenia (70% RTS) |
|
|
81,9 |
N/mm2 |
| |
Moduł sprężystości |
|
|
162,0 |
GPa |
| |
Współczynnik wydłużenia termicznego |
|
|
13.0 |
×10-6/ºC |
| |
Obliczona rezystancja DC przy 20ºC |
|
|
0,878 |
Ω/km |
| |
Wytrzymałość na prąd zwarciowy (40 ~ 200ºC, 0,25 s) |
|
|
45,3 |
kA2·S |
| |
Stosunek siły przyciągania do ciężaru |
|
|
17.40 |
km |
| Temperatura |
Instalacja |
|
|
-10ºC~+50 |
ºC |
| Zakres: |
Transport i Eksploatacja |
|
|
-40ºC~+80 |
ºC
|

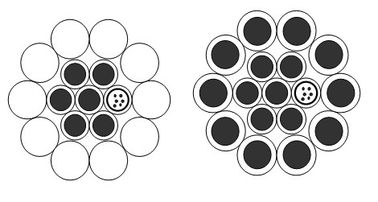

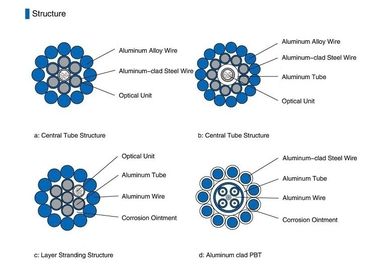

Przekrój
Dongguan TW-SCIE Co., Ltd.niepostrzeżenie przekazuje pracownikom koncepcję innowacji, przełomu i uczciwości, tworząc wysoce spójny i lojalny zespół pracowników.Dziś firma posiada dużą liczbę personelu technicznego i doświadczoną kadrę zarządzającą, aby zrównoważony rozwój przedsiębiorstwa położył solidny fundament.
Wystawa
Nasze certyfikaty
ZASIĘG
ROHS
Certyfikat telekomunikacyjny TLC
Certyfikacja Systemu Zarządzania Środowiskowego
ISO9001:2000
Świadectwo patentowe na wzór użytkowy
