Specyfikacje techniczne kabla światłowodowego

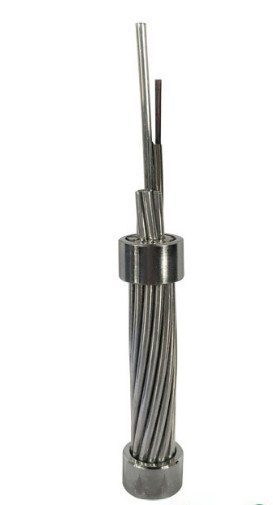

Kompozytowy przewód uziemiający z włókna optycznego (OPGW) to napowietrzny przewód uziemiający zawierający światłowód.Ma wiele funkcji, takich jak napowietrzny przewód uziemiający i komunikacja optyczna.Stosowany jest głównie do linii komunikacyjnych 110KV, 220KV, 500KV, 750KV i nowego napowietrznego systemu przesyłowego wysokiego napięcia.Może być również użyty do zastąpienia istniejących linii naziemnych starego napowietrznego systemu przesyłowego wysokiego napięcia, dodania optycznej linii komunikacyjnej, przesyłania prądu o krótkim czasie i zapewnienia ochrony przed wyładowaniami atmosferycznymi.Inne struktury mogą być dostosowane na życzenie.
1. Wymień istniejące przewody uziemiające antenę, modernizując linie komunikacyjne systemów elektroenergetycznych.
2. Synchroniczny plan i projekt z przewodem uziemiającym w przypadku budowy nowych napowietrznych linii energetycznych
3. Zapewnij jednostkę światłowodową ze stali nierdzewnej z optymalną ochroną
4. Przeprowadź prąd zwarciowy o dużym zwarciu i zapewnij ochronę odgromową
5. Nadaje się do stosowania w liniach energetycznych o dużej liczbie włókien i bardzo wysokim napięciu
6. Dopasuj z korzystnym zwisem naprężenia dyfluentnego drutu uziemiającego.
Aplikacja
Kompozytowy przewód uziemiający z włókna optycznego [OPGW] nadaje się do instalacji na nowych liniach energetycznych z podwójną funkcją przewodu uziemiającego i komunikacji.Szczególnie do instalacji na normalnych liniach elektroenergetycznych i liniach wysokiego napięcia.OPGW może zastąpić konwencjonalny przewód uziemiający starej linii energetycznej z rosnącą funkcją komunikacji światłowodowej.Przewodzą prąd zwarciowy i zapewniają odporność na wyładowania atmosferyczne.
Światłowód Charakterystyka
Charakterystyka optyczna, geometryczna, mechaniczna i środowiskowa światłowodu ITU-T G.652.D powinna być zgodna z poniższą tabelą:
| Charakterystyka |
Określone wartości |
Jednostki |
| Charakterystyka optyczna |
| Średnica pola modu |
przy 1310 nm |
9,1 ± 0,5 |
um |
| przy 1550 nm |
10,3 ± 0,7 |
mm |
| Współczynnik tłumienia |
przy 1310 nm |
≤0,36 |
dB/km |
| przy 1550 nm |
≤0,23 |
dB/km |
| Nierównomierność tłumienia |
≤0,05 |
dB |
| Długość fali o zerowej dyspersji ( λ0) |
1300 ~ 1324 |
nm |
| Maksymalne nachylenie zerowej dyspersji (S0maks) |
≤0,092 |
ps/(nm2·km) |
| Współczynnik dyspersji trybu polaryzacji (PMDQ) |
≤0,2 |
 |
| Długość fali odcięcia (λcc) |
≤1260 |
nm |
| Współczynnik dyspersji |
1288 ~ 1339 nm |
≤3,5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| Efektywny grupowy współczynnik załamania światła (Nefekt) |
przy 1310 nm |
1.466 |
－ |
| przy 1550 nm |
1.467 |
－ |
| Charakterystyka geometryczna |
| Średnica okładziny |
125,0 ± 1,0 |
um |
| Nieokrągłość okładziny |
≤1,0 |
% |
| Średnica powłoki |
245,0 ± 10,0 |
um |
| Błąd koncentryczności powłoki-okładziny |
≤12,0 |
um |
| Nieokrągłość powłoki |
≤6,0 |
% |
| Błąd koncentryczności płaszcza rdzenia |
≤0,8 |
um |
| Błąd koncentryczności okładziny / powłoki |
≤12,0 |
um |
| Charakterystyka mechaniczna |
| Wijący się |
≥4 |
M |
| Stres dowodowy |
≥0,69 |
GPa |
| Siła paska powłoki |
Średnia wartość |
1,0-5,0 |
N |
| Wartość szczytowa |
1,3-8,9 |
N |
| Utrata zginania makro |
Ф60mm, 100 okręgów, przy 1550nm |
≤0,05 |
dB |
| Ф32mm, 1 okręgi, przy 1550nm |
≤0,05 |
dB |
Charakterystykafirmy Cable
Budowa i parametry kabli

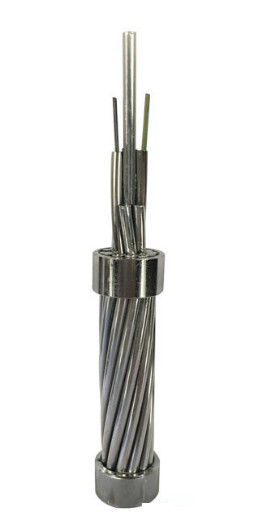

Napowietrzny przewód odgromowy wykonany z drutu stalowego pokrytego aluminium (AS) i rurki ze stali nierdzewnej zawierającej światłowód.
3.2Typ kabla: OPGW-48B1.3-190[205;185.4]

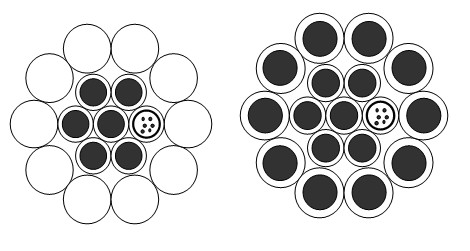

3.2.1 Przekrój OPGW
| Struktura |
|
Materiał |
NIE. |
Średnica materiału |
| Błonnik |
G.652.D |
48 |
|
| Centrum |
20% drutu AS |
1 |
Średnica |
4,0 mm |
| Warstwa 1 |
Rurka SUS |
4 |
Średnica |
4,0 mm |
| 20% drutu AS |
2 |
Średnica |
4,0 mm |
| Warstwa 2 |
20% drutu AS |
12 |
Średnica |
4,0 mm |
| Rzeczy |
Dane techniczne |
| Na mieliźnie |
Rdzeń, warstwa 1, warstwa 2 |
| Kierunek skrętu |
Warstwa zewnętrzna jestPrawidłowyręka |
| Średnica kabla (nominalna) |
20,0 mm |
| Waga kabla (w przybliżeniu) |
1365kg/km |
| Wspierający przekrój poprzeczny |
AS Drut |
188,5 mm2 |
| Znamionowa wytrzymałość na rozciąganie (RTS) |
205 kN |
| Moduł sprężystości (moduł E) |
162,0 kN/mm2 |
| Współczynnik wydłużenia termicznego |
13,0×10-6/ K |
| Maksymalny stres roboczy (40% RTS) |
82,0 kN |
| Codzienny stres (EDS) (18% ~ 25% RTS) |
36,9 ~ 51,25 kN |
| Odporność na prąd stały przy 20 ℃ |
0,442 oma/km |
| Prąd krótkotrwały (1,0 s, 40 ℃ ~ 200 ℃) |
13,62 kA |
| Prąd krótkotrwały Pojemność I2T |
185,4 kA²s |
| Minimalny promień gięcia |
Instalacja |
30-krotna średnica kabla |
| Operacja |
15-krotna średnica kabla |
| Zakres temperatury |
Instalacja |
-10℃~+60℃ |
| Przechowywanie i wysyłka |
-40℃~+60℃ |
| Operacja |
-40℃~+80℃ |
| |
|
|
|
Fiber iŁooTube CkolorIdentyfikacja
Poszczególne włókna i luźne tuby powinny być zgodne z normą TIA/EIA-598-A i kodem kolorystycznym jak poniżej.
Rura stalowa 1 (włókna nr 1-12): światłowód jednomodowy (SM)
Kolory włókien
| NIE. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
Rura stalowa 2 (włókna nr 13-24): światłowód jednomodowy (SM)
Jeden czarny znacznik (raster 50 mm)
| NIE. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
Rura stalowa 3 (włókna nr 25-36): światłowód jednomodowy (SM)
Jeden czarny znacznik (raster 100 mm)
| NIE. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
Rura stalowa 4 (włókna nr 37-48): światłowód jednomodowy (SM)
Jeden czarny znacznik (rozstaw 150 mm)
| NIE. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
Pakowanie i wysyłka
OPGW należy ciasno i równomiernie nawinąć na mocną drewniano-żelazną szpulę, która jest zgodna z normą ANSI/AA 53-1981 lub równą.Kołowrotek powinien być otulony mocnymi listwami drewniano-żelaznymi, aby zapobiec uszkodzeniu OPGW podczas zwykłego transportu, przeładunku, przechowywania i operacji naciągania.
Rysunek rolki
W zależności od długości kabla wybieramy szpulę innego typu (D, d, b, w1, w2) do ładowania kabla.
