Specyfikacje techniczne dla kabli światłowodowych
Włókno optyczne Charakterystyka
Optyczne, geometryczne, mechaniczne i środowiskowe właściwości ITU-T G.652Włókno optyczne musi być zgodne z poniższą tabelą.
| Charakterystyka | Wartości określone | Jednostki | ||
| Charakterystyka optyczna | ||||
| Średnica pola trybu | przy 1310 nm | 9.1±0.5 | μm | |
| przy 1550 nm | 10.3 ± 0.7 | mm | ||
| Współczynnik osłabienia | przy 1310 nm | ≤ 0.36 | dB/km | |
| przy 1550 nm | ≤ 0.23 | dB/km | ||
| Niejednorodność osłabienia | ≤ 0.05 | dB | ||
| Zerowa długość fali rozproszenia (λ0) | 1300 ¥1324 | nm | ||
| Maksymalny zerowy nachylenie rozproszenia (S)0max) | ≤ 0.092 | ps/(nm2·km) | ||
| Współczynnik dyspersji w trybie polaryzacji (PMD)Q) | ≤ 0.2 | |||
| Długość fali odcięcia (λ)cc) | ≤ 1260 | nm | ||
| Współczynnik rozproszenia | 1288 ∼ 1339 nm | ≤ 3.5 | ps/(nm·km) | |
| 1550 nm | ≤ 18 | ps/(nm·km) | ||
| Efektywny wskaźnik grupy załamania (Neff) | przy 1310 nm | 1.466 | - Co się stało? | |
| przy 1550 nm | 1.467 | - Co się stało? | ||
| Cechy geometryczne | ||||
| Średnica okładzin | 125.0±1.0 | μm | ||
| Nieokrągłość powłoki | ≤ 1.0 | % | ||
| Średnica powłoki | 2450,0±10.0 | μm | ||
| Błąd koncentryczności powłoki powłoki | ≤ 12.0 | μm | ||
| Nieokrągłość powłoki | ≤ 6.0 | % | ||
| Błąd w koncentryczności okładzin rdzenia | ≤ 0.8 | μm | ||
| Błąd koncentryczności powłoki / powłoki | ≤ 12.0 | μm | ||
| Charakterystyka mechaniczna | ||||
| Curling | ≥ 4 | m | ||
| Środki przeciwprężeniowe | ≥ 0.69 | GPa | ||
| Siła paska powlekania | Średnia wartość | 1.0-5.0 | N | |
| Wartość szczytowa | 1.3-8.9 | N | ||
| Utrata makrobękania | F60mm, 100 kół, 1550nm | ≤ 0.05 | dB | |
| F32mm, 1 okrąg, 1550nm | ≤ 0.05 | dB | ||
|
|
||||
Charakterystyka kabla
Składnik i PArametr

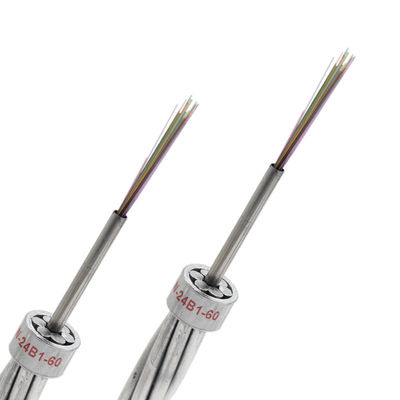

Drut naziemny wykonany z drutu stalowego pokrytego aluminium (AS) i rurki ze stali nierdzewnej zawierającej włókna optyczne
Rodzaj kabla
OPGW-48B1.3-190[205;185.4)

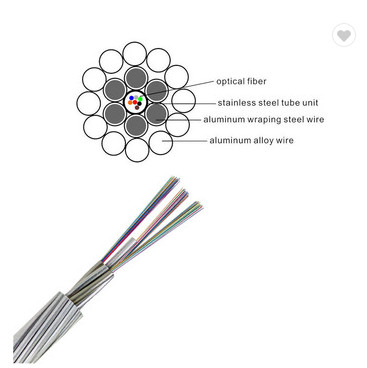

Sekcja poprzeczna OPGW
| Struktura | Materiał | Nie, nie, nie. | Średnica materiału | ||
| Włókna | G.652.D | 48 | |||
| Centrum | 20% drutu AS | 1 | Średnica | 40,0 mm | |
| Warstwa 1 | Rurka SUS | 4 | Średnica | 40,0 mm | |
| 20% drutu AS | 2 | Średnica | 40,0 mm | ||
| Warstwa 2 | 20% drutu AS | 12 | Średnica | 40,0 mm | |
Specyfikacje OPGW
| Pozycje | Dane techniczne | ||
| Na morzu | Rdzeń, warstwa 1, warstwa 2 | ||
| Kierunek nawijania | Zewnętrzna warstwa jest prawa ręka | ||
| Średnica kabla (nazwa) | 200,0 mm | ||
| Waga kabla (ok.) | 1365 kg/km | ||
| Podtrzymujący przekrój | AS Drut | 188.5 mm2 | |
| Wskaźnik wytrzymałości na rozciąganie (RTS) | 205kN | ||
| Moduł elastyczności (E-Modulus) | 162.0kN/mm2 | ||
| Współczynnik wydłużenia termicznego | 13.0 × 10-6/K | ||
| Maksymalne obciążenie robocze (40% RTS) | 82.0kN | ||
| Codzienny stres (EDS) (RTS) | 360,9 ~ 51,25 kN | ||
| Opór prądu stałego w temperaturze 20°C | 00,442 ohm/km | ||
| Prąd krótkoterminowy (1,0s, 40°C ∼200°C) | 13.62kA | ||
| Przepustowość prądu krótkotrwałego I2t | 185.4kA2 | ||
| Minimalny promień gięcia | Instalacja | 30 razy średnica kabla | |
| Operacja | 15 razy średnica kabla | ||
| Zakres temperatury | Instalacja | -10°C~+60°C | |
| Przechowywanie i wysyłki | -40°C~+60°C | ||
| Operacja | -40°C~+80°C | ||
Włókno i włókno luźneTUbe COryginalność
Każde pojedyncze włókna i pętle muszą być zgodne z normą TIA/EIA-598-A i stosować kod kolorystyczny określony poniżej.
Rurka stalowa 1 (włókna nr 1-12): jednowarstwowe włókna optyczne (SM)
Kolory włókien
| - Nie, nie. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Kolor | Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | Czerwony | Natury | Żółty | Violet | Różowa | Akwa |
Rurka stalowa 2 (włókna nr 13-24): jednowarstwowe włókna optyczne (SM)
Jeden czarny tracer (50 mm rozmiar)
| - Nie, nie. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Kolor | Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | Czerwony | Natury | Żółty | Violet | Różowa | Akwa |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Rurka stalowa 3 (włókna nr 25-36): Włókna optyczne jednowarunkowe (SM)
Jeden czarny namiarnik (100 mm rozmiaru)
| - Nie, nie. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Kolor | Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | Czerwony | Natury | Żółty | Violet | Różowa | Akwa |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Rurka stalowa 4 (włókna nr 37-48): Włókna optyczne jednowarunkowe (SM)
Jeden czarny tracer (150 mm rozmiar)
| - Nie, nie. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Kolor | Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | Czerwony | Natury | Żółty | Violet | Różowa | Akwa |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Opakowanie, wysyłka i płatność
Drumy drewniane, 2000-6000 m/drum
