TeSpecyfikacje techniczne kabla światłowodowego
1. Optyczny Włókno Charakterystyka
Charakterystyka optyczna, geometryczna, mechaniczna i środowiskowa światłowodu ITU-T G.652.D powinna być zgodna z poniższą tabelą:
| Charakterystyka |
Określone wartości |
Jednostki |
| Charakterystyka optyczna |
| Średnica pola trybu |
przy 1310nm |
9,1 ± 0,5 |
µm |
| przy 1550nm |
10,3 ± 0,7 |
mm |
| Współczynnik tłumienia |
przy 1310nm |
≤0,36 |
dB/km |
| przy 1550nm |
≤0,23 |
dB/km |
| Nierównomierność tłumienia |
≤0,05 |
dB |
| Długość fali zerowej dyspersji (λ0) |
1300 ～1324 |
Nm |
| Maksymalne nachylenie zerowej dyspersji (S0maks.) |
≤0,092 |
ps/(nm2·km) |
| Współczynnik dyspersji trybu polaryzacji (PMDQ) |
≤0,2 |
 |
| Długość fali odcięcia (λcc) |
≤1260 |
Nm |
| Współczynnik dyspersji |
1288～1339nm |
≤3,5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| Efektywny grupowy współczynnik załamania (Neff) |
przy 1310nm |
1.466 |
? |
| przy 1550nm |
1.467 |
? |
| Charakterystyka geometryczna |
| Średnica okładziny |
125,0±1,0 |
µm |
| Nieokrągłość okładziny |
≤1,0 |
% |
| Średnica powłoki |
245,0±10,0 |
µm |
| Błąd koncentryczności powłoka-okładzina |
≤12,0 |
µm |
| Nieokrągłość powłoki |
≤6,0 |
% |
| Błąd koncentryczności rdzenia i płaszcza |
≤0,8 |
µm |
| Błąd koncentryczności okładziny/powłoki |
≤12,0 |
µm |
| Charakterystyka mechaniczna |
| Wijący się |
≥4 |
m |
| Dowód stresu |
≥0,69 |
GPa |
| Siła taśmy powlekającej |
Średnia wartość |
1,0-5,0 |
n |
| Wartość szczytowa |
1,3-8,9 |
n |
| Strata makro zginania |
Ф60mm, 100 okręgów, przy 1550nm |
≤0,05 |
dB |
| Ф32mm, 1 kółka, przy 1550nm |
≤0,05 |
dB |
| |
|
|
|
|
2. Charakterystyka z Kabel

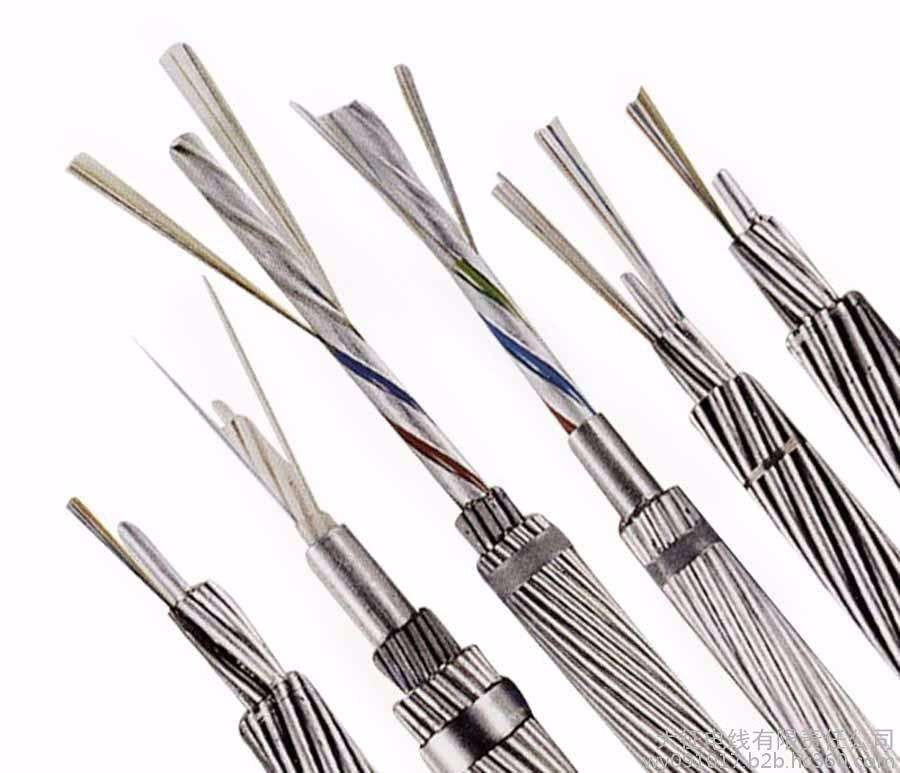

2.1 Konstrukcja kabla i Pparametr

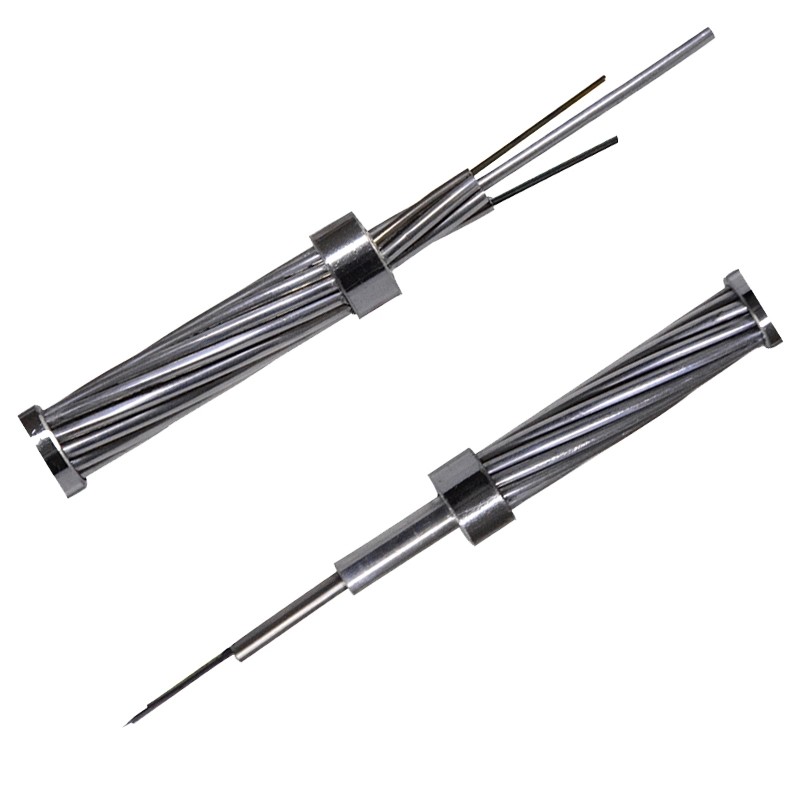

Napowietrzny przewód uziemiający wykonany z drutu stalowego pokrytego aluminium (AS) i rury ze stali nierdzewnej zawierającej światłowód.
3.2 Typ kabla: OPGW-48B1.3-190[205;185.4]
3.2.1 Przekrój OPGW
| Struktura |
|
Materiał |
Nie. |
Średnica materiału |
| Włókno |
G.652.D |
48 |
|
| Środek |
20% drut AS |
1 |
Średnica |
4.0mm |
| Warstwa 1 |
Rura SUS |
4 |
Średnica |
4.0mm |
| 20% drut AS |
2 |
Średnica |
4.0mm |
| Warstwa 2 |
20% drut AS |
12 |
Średnica |
4.0mm |
2.2.1 Specyfikacja OPGW
| Rzeczy |
Dane techniczne |
| Na mieliźnie |
Rdzeń, warstwa 1, warstwa 2 |
| Kierunek skrętu |
Warstwa zewnętrzna to Prawidłowy ręka |
| Średnica kabla (nominalna) |
20,0 mm |
| Waga kabla (w przybliżeniu) |
1365 kg/km |
| Przekrój nośny |
JAK Drut |
188,5 mm2 |
| Znamionowa wytrzymałość na rozciąganie (RTS) |
205kN |
| Moduł sprężystości (moduł E) |
162,0kN/mm2 |
| Współczynnik wydłużenia termicznego |
13,0×10-6/K |
| Maksymalne obciążenie robocze (40% RTS) |
82,0kN |
| Codzienny stres (EDS) (18% ～ 25% RTS) |
36,9 ~ 51,25 kN |
| Rezystancja prądu stałego przy 20 ℃ |
0,442 oma/km |
| Prąd krótkotrwały (1,0s, 40℃~200℃) |
13,62kA |
| Prąd krótkotrwały Pojemność I2T |
185,4 kA²s |
| Minimalny promień gięcia |
Instalacja |
30-krotność średnicy kabla |
| Operacja |
15 razy średnica kabla |
| Zakres temperatury |
Instalacja |
-10 ℃ ~ + 60 ℃ |
| Przechowywanie i wysyłka |
-40 ℃ ~ + 60 ℃ |
| Operacja |
-40 ℃ ~ + 80 ℃ |
| |
|
|
|
3. FIber i Lłosia Tube Color identystyka
Poszczególne włókna i luźne tuby powinny być zgodne z normą TIA/EIA-598-A i kodem koloru jak poniżej.
Rura stalowa 1 (włókna nr 1-12): Światłowód jednomodowy (SM)
Kolory włókien
| NIE. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
biały |
czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Rura stalowa 2 (włókna nr 13-24): Światłowód jednomodowy (SM)
Jeden czarny znacznik (raster 50 mm)
| NIE. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
biały |
czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Rura stalowa 3 (włókna nr 25-36): Światłowód jednomodowy (SM)
Jeden czarny znacznik (raster 100 mm)
| NIE. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
biały |
czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Rura stalowa 4 (włókna 37-48): Światłowód jednomodowy (SM)
Jeden czarny znacznik (skok 150 mm)
| NIE. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
biały |
czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
4. Pakowanie i Shippie
OPGW powinna być ciasno i równomiernie nawinięta na mocną drewniano-żelazną szpulę, która jest zgodna z normą ANSI/AA 53-1981 lub równorzędną.Bęben powinien być oklejony mocnymi listwami drewniano-żelaznymi, aby zapobiec uszkodzeniu OPGW podczas zwykłych operacji transportu, przeładunku, przechowywania i naciągania.
Rysunek szpuli
W zależności od długości kabla wybieramy inny typ szpuli (D,d,b,w1,w2) do ładowania kabla.
5. Ekologicznie
Pełna zgodność z systemem ISO14001, RoHS i OHSAS18001
6. Zalecenia dotyczące instalacji
Procedura instalacji:
Zaleca się stosowanie procedur zalecanych przez IEEE Std 524-1992 i naszą firmę do instalacji OPGW.
