OPGW to rodzaj struktury kablowej z kompozytem transmisji optycznej i napowietrznego przewodu uziemiającego do przesyłania mocy.Działa w linii elektroenergetycznej zarówno jako kabel światłowodowy, jak i napowietrzny przewód uziemiający, który może zapewnić ochronę przed uderzeniem pioruna i przewodzeniem waluty zwarciowej. OPGW składa się z jednostki optycznej rurki ze stali nierdzewnej, drutu stalowego z okładziną aluminiową, drutu ze stopu aluminium.Ma centralną konstrukcję rurową ze stali nierdzewnej i strukturę warstwową.Możemy zaprojektować konstrukcję zgodnie z różnymi warunkami środowiskowymi i wymaganiami klientów.
Aplikacja
1. Kompozytowy przewód uziemiający z włókna optycznego [OPGW] nadaje się do instalacji na nowych liniach energetycznych z podwójną funkcją przewodu uziemiającego i komunikacji.
2. Dostosuj, aby zastąpić starzejący się przewód uziemiający i nową strukturę przewodu uziemiającego wysokiego napięcia.
3. ochrona oświetlenia i przewodzenie prądu zwarciowego.
4. Zdolność komunikacji światłowodowej.
Światłowód Charakterystyka
Charakterystyka optyczna, geometryczna, mechaniczna i środowiskowa światłowodu ITU-T G.652.D powinna być zgodna z poniższą tabelą:
| Charakterystyka |
Określone wartości |
Jednostki |
| Charakterystyka optyczna |
| Średnica pola modu |
przy 1310 nm |
9,1 ± 0,5 |
um |
| przy 1550 nm |
10,3 ± 0,7 |
mm |
| Współczynnik tłumienia |
przy 1310 nm |
≤0,36 |
dB/km |
| przy 1550 nm |
≤0,23 |
dB/km |
| Nierównomierność tłumienia |
≤0,05 |
dB |
| Długość fali o zerowej dyspersji ( λ0) |
1300 ~ 1324 |
nm |
| Maksymalne nachylenie zerowej dyspersji (S0maks) |
≤0,092 |
ps/(nm2·km) |
| Współczynnik dyspersji trybu polaryzacji (PMDQ) |
≤0,2 |
 |
| Długość fali odcięcia (λcc) |
≤1260 |
nm |
| Współczynnik dyspersji |
1288 ~ 1339 nm |
≤3,5 |
ps/(nm·km) |
| 1550 nm |
≤18 |
ps/(nm·km) |
| Efektywny grupowy współczynnik załamania światła (Nefekt) |
przy 1310 nm |
1.466 |
－ |
| przy 1550 nm |
1.467 |
－ |
| Charakterystyka geometryczna |
| Średnica okładziny |
125,0 ± 1,0 |
um |
| Nieokrągłość okładziny |
≤1,0 |
% |
| Średnica powłoki |
245,0 ± 10,0 |
um |
| Błąd koncentryczności powłoki-okładziny |
≤12,0 |
um |
| Nieokrągłość powłoki |
≤6,0 |
% |
| Błąd koncentryczności płaszcza rdzenia |
≤0,8 |
um |
| Błąd koncentryczności okładziny / powłoki |
≤12,0 |
um |
| Charakterystyka mechaniczna |
| Wijący się |
≥4 |
M |
| Stres dowodowy |
≥0,69 |
GPa |
| Siła paska powłoki |
Średnia wartość |
1,0-5,0 |
N |
| Wartość szczytowa |
1,3-8,9 |
N |
| Utrata zginania makro |
Ф60mm, 100 okręgów, przy 1550nm |
≤0,05 |
dB |
| Ф32mm, 1 okręgi, przy 1550nm |
≤0,05 |
dB |
| |
|
|
|
|
Specyfikacja OPGW
| Rzeczy |
Dane techniczne |
| Na mieliźnie |
Rdzeń, warstwa 1, warstwa 2 |
| Kierunek skrętu |
Warstwa zewnętrzna jestPrawidłowyręka |
| Średnica kabla (nominalna) |
20,0 mm |
| Waga kabla (w przybliżeniu) |
1365kg/km |
| Wspierający przekrój poprzeczny |
AS Drut |
188,5 mm2 |
| Znamionowa wytrzymałość na rozciąganie (RTS) |
205 kN |
| Moduł sprężystości (moduł E) |
162,0 kN/mm2 |
| Współczynnik wydłużenia termicznego |
13,0×10-6/ K |
| Maksymalny stres roboczy (40% RTS) |
82,0 kN |
| Codzienny stres (EDS) (18% ~ 25% RTS) |
36,9 ~ 51,25 kN |
| Odporność na prąd stały przy 20 ℃ |
0,442 oma/km |
| Prąd krótkotrwały (1,0 s, 40 ℃ ~ 200 ℃) |
13,62 kA |
| Prąd krótkotrwały Pojemność I2T |
185,4 kA²s |
| Minimalny promień gięcia |
Instalacja |
30-krotna średnica kabla |
| Operacja |
15-krotna średnica kabla |
| Zakres temperatury |
Instalacja |
-10℃~+60℃ |
| Przechowywanie i wysyłka |
-40℃~+60℃ |
| Operacja |
-40℃~+80℃ |
| |
|
|
|

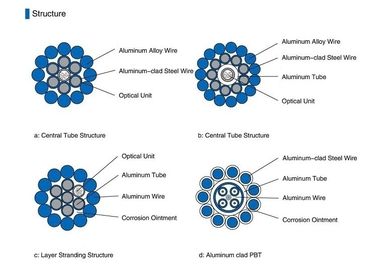

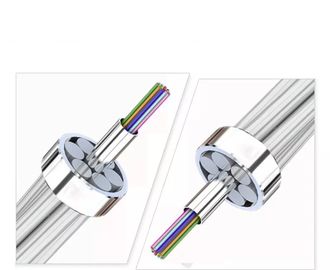

Struktura produktu
Pakowanie i wysyłka
OPGW należy ciasno i równomiernie nawinąć na mocną drewniano-żelazną szpulę, która jest zgodna z normą ANSI/AA 53-1981 lub równą.Kołowrotek powinien być otulony mocnymi listwami drewniano-żelaznymi, aby zapobiec uszkodzeniu OPGW podczas zwykłego transportu, przeładunku, przechowywania i operacji naciągania.
W zależności od długości kabla wybieramy szpulę innego typu (D, d, b, w1, w2) do ładowania kabla.
