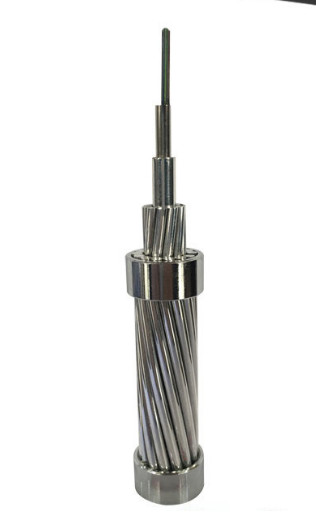

Optyczny przewód uziemiający (znany również jako OPGW lub, w standardzie IEEE, napowietrzny kompozyt światłowodowy przewód uziemiający) to rodzaj kabla stosowanego w napowietrznych liniach energetycznych.Kabel taki łączy w sobie funkcje uziemienie i łączność.Ma centralną konstrukcję rurową ze stali nierdzewnej i strukturę warstwową. Kabel OPGW zawiera strukturę rurową z jednym lub więcej włóknami optycznymi, otoczonymi pojedynczymi lub podwójne warstwy drutów stalowych platerowanych aluminium (ACS) lub mieszanych drutów ACS i drutów ze stopów aluminium.OPGWkabel jest prowadzony między szczytami słupów wysokiego napięcia.Przewodząca część kabla służy do łączy sąsiednie wieże z uziemieniem i chroni przewody wysokiego napięcia przed uderzeniami piorunów.TheWłókna światłowodowe w kablu mogą być wykorzystywane do szybkiej transmisji danych, zarówno do zastosowań elektrycznych do własnych celów przedsiębiorstwa w zakresie ochrony i kontroli linii transmisyjnej, do własnej komunikacji głosowej i transmisji danych przedsiębiorstwa lub może być dzierżawiony lub sprzedawany stronom trzecim, aby służył jako szybkie połączenie światłowodowemiędzy miastami.Aby zbudować OPGW, należy odciąć zasilanie, co spowoduje większe straty, dlatego OPGW musi zostać użytebudowa linii wysokiego ciśnienia powyżej 110KV.
Światłowód Charakterystyka
Charakterystyka optyczna, geometryczna, mechaniczna i środowiskowa światłowodu ITU-T G.652.D powinna być zgodna z poniższą tabelą:
| Charakterystyka |
Określone wartości |
Jednostki |
| Charakterystyka optyczna |
| Średnica pola modu |
przy 1310 nm |
9,1 ± 0,5 |
um |
| przy 1550 nm |
10,3 ± 0,7 |
mm |
| Współczynnik tłumienia |
przy 1310 nm |
≤0,36 |
dB/km |
| przy 1550 nm |
≤0,23 |
dB/km |
| Nierównomierność tłumienia |
≤0,05 |
dB |
| Długość fali o zerowej dyspersji ( λ0) |
1300 ~ 1324 |
nm |
| Maksymalne nachylenie zerowej dyspersji (S0maks) |
≤0,092 |
ps/(nm2·km) |
| Współczynnik dyspersji trybu polaryzacji (PMDQ) |
≤0,2 |
 |
| Długość fali odcięcia (λcc) |
≤1260 |
nm |
| Współczynnik dyspersji |
1288 ~ 1339 nm |
≤3,5 |
ps/(nm·km) |
| 1550 nm |
≤18 |
ps/(nm·km) |
| Efektywny grupowy współczynnik załamania światła (Nefekt) |
przy 1310 nm |
1.466 |
－ |
| przy 1550 nm |
1.467 |
－ |
| Charakterystyka geometryczna |
| Średnica okładziny |
125,0 ± 1,0 |
um |
| Nieokrągłość okładziny |
≤1,0 |
% |
| Średnica powłoki |
245,0 ± 10,0 |
um |
| Błąd koncentryczności powłoki-okładziny |
≤12,0 |
um |
| Nieokrągłość powłoki |
≤6,0 |
% |
| Błąd koncentryczności płaszcza rdzenia |
≤0,8 |
um |
| Błąd koncentryczności okładziny / powłoki |
≤12,0 |
um |
| Charakterystyka mechaniczna |
| Wijący się |
≥4 |
M |
| Stres dowodowy |
≥0,69 |
GPa |
| Siła paska powłoki |
Średnia wartość |
1,0-5,0 |
N |
| Wartość szczytowa |
1,3-8,9 |
N |
| Utrata zginania makro |
Ф60mm, 100 okręgów, przy 1550nm |
≤0,05 |
dB |
| Ф32mm, 1 okręgi, przy 1550nm |
≤0,05 |
dB |
| |
|
|
|
|
| Rzeczy |
Dane techniczne |
| Na mieliźnie |
Rdzeń, warstwa 1, warstwa 2 |
| Kierunek skrętu |
Warstwa zewnętrzna jestPrawidłowyręka |
| Średnica kabla (nominalna) |
20,0 mm |
| Waga kabla (w przybliżeniu) |
1365kg/km |
| Wspierający przekrój poprzeczny |
AS Drut |
188,5 mm2 |
| Znamionowa wytrzymałość na rozciąganie (RTS) |
205 kN |
| Moduł sprężystości (moduł E) |
162,0 kN/mm2 |
| Współczynnik wydłużenia termicznego |
13,0×10-6/ K |
| Maksymalny stres roboczy (40% RTS) |
82,0 kN |
| Codzienny stres (EDS) (18% ~ 25% RTS) |
36,9 ~ 51,25 kN |
| Odporność na prąd stały przy 20 ℃ |
0,442 oma/km |
| Prąd krótkotrwały (1,0 s, 40 ℃ ~ 200 ℃) |
13,62 kA |
| Prąd krótkotrwały Pojemność I2T |
185,4 kA²s |
| Minimalny promień gięcia |
Instalacja |
30-krotna średnica kabla |
| Operacja |
15-krotna średnica kabla |
| Zakres temperatury |
Instalacja |
-10℃~+60℃ |
| Przechowywanie i wysyłka |
-40℃~+60℃ |
| Operacja |
-40℃~+80℃ |
| Struktura |
|
Materiał |
NIE. |
Średnica materiału |
| Błonnik |
G.652.D |
48 |
|
| Centrum |
20% drutu AS |
1 |
Średnica |
4,0 mm |
| Warstwa 1 |
Rurka SUS |
4 |
Średnica |
4,0 mm |
| 20% drutu AS |
2 |
Średnica |
4,0 mm |
| Warstwa 2 |
20% drutu AS |
12 |
Średnica |
4,0 mm
|
Włókno iŁooTube CkolorIdentyfikacja
Poszczególne włókna i luźne tuby powinny być zgodne z normą TIA/EIA-598-A i kodem kolorystycznym jak poniżej.
Rura stalowa 1 (włókna nr 1-12): światłowód jednomodowy (SM)
Kolory włókien
| NIE. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
Rura stalowa 2 (włókna nr 13-24): światłowód jednomodowy (SM)
Jeden czarny znacznik (raster 50 mm)
| NIE. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
Rura stalowa 3 (włókna nr 25-36): światłowód jednomodowy (SM)
Jeden czarny znacznik (raster 100 mm)
| NIE. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
Rura stalowa 4 (włókna nr 37-48): światłowód jednomodowy (SM)
Jeden czarny znacznik (rozstaw 150 mm)
| NIE. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
Biały |
Czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
Pakowanie i wysyłka
OPGW należy ciasno i równomiernie nawinąć na mocną drewniano-żelazną szpulę, która jest zgodna z normą ANSI/AA 53-1981 lub równą.Kołowrotek powinien być otulony mocnymi listwami drewniano-żelaznymi, aby zapobiec uszkodzeniu OPGW podczas zwykłego transportu, przeładunku, przechowywania i operacji naciągania.
W zależności od długości kabla wybieramy szpulę innego typu (D, d, b, w1, w2) do ładowania kabla.
