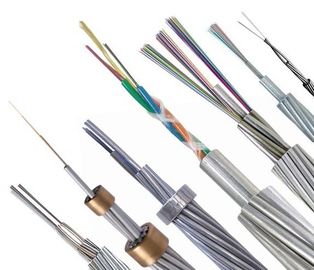

Kompozytowe napowietrzne przewody światłowodowe (OPGW)
1. Ogólne
1.1 Niniejsza specyfikacja obejmuje wymagania kompozytowych napowietrznych przewodów uziemiających z włókien optycznych (OPGW), które mają być dostarczone klientowi do użytku na zewnątrz instalacji.
1.2 Kabel światłowodowy musi spełniać wymagania niniejszej specyfikacji i ogólnie spełniać lub lepiej najnowsze normy:
ITU-T G.650: Definicje i metody badań liniowych, deterministycznych atrybutów światłowodu i kabla jednomodowego
ITU-T G.652: Charakterystyka światłowodu jednomodowego i kabla
ITU-T G.655: Charakterystyka jednomodowego światłowodu i kabla światłowodowego z niezerową dyspersją z przesuniętą dyspersją
IEC 60793-2-50 B1.3: Specyfikacja przekrojowa dla włókien jednomodowych klasy B
IEEE 1138: Standardowa konstrukcja kompozytowych światłowodowych napowietrznych przewodów uziemiających (OPGW) do użytku w liniach elektroenergetycznych
ASTM B398: Standardowa specyfikacja dla drutu ze stopu aluminium 6201-T81 do celów elektrycznych
ASTM B 415: Standardowa specyfikacja dla ciągnionych, aluminiowych przewodów stalowych
ASTM B416: Specyfikacja koncentrycznych przewodów stalowych z powłoką aluminiową
EIA/TIA-455: Standardowe procedury testowe dla światłowodów, kabli, przetworników, czujników, urządzeń łączących i zakańczających oraz innych komponentów światłowodowych
EIA 492A: Ogólna specyfikacja światłowodów światłowodowych
EIA 472A: Specyfikacja przekrojowa dla światłowodowych kabli komunikacyjnych do użytku na zewnątrz anteny
2. Optyczne Włókno Charakterystyka
2.1 Charakterystyki optyczne, geometryczne, mechaniczne i środowiskowe światłowodu ITU-T G.652 powinny być zgodne z poniższą tabelą:
| Charakterystyka |
Określone wartości |
Jednostki |
| Charakterystyka optyczna |
| Średnica pola trybu |
przy 1310nm |
9,1 ± 0,5 |
µm |
| przy 1550nm |
10,3 ± 0,7 |
mm |
| Współczynnik tłumienia |
przy 1310nm |
≤0,36 |
dB/km |
| przy 1550nm |
≤0,22 |
dB/km |
| Nierównomierność tłumienia |
≤0,05 |
dB |
| Długość fali zerowej dyspersji (λ0) |
1300 ～1324 |
Nm |
| Maksymalne nachylenie zerowej dyspersji (S0maks.) |
≤0,092 |
ps/(nm2·km) |
| Współczynnik dyspersji trybu polaryzacji (PMDQ) |
≤0,2 |
|
| Długość fali odcięcia (λcc) |
≤1260 |
Nm |
| Współczynnik dyspersji |
1288～1339nm |
≤3,5 |
ps/(nm·km) |
| 1550nm |
≤18 |
ps/(nm·km) |
| Efektywny grupowy współczynnik załamania (Neff) |
przy 1310nm |
1.466 |
? |
| przy 1550nm |
1.467 |
? |
| Charakterystyka geometryczna |
| Średnica okładziny |
125,0±1,0 |
µm |
| Nieokrągłość okładziny |
≤1,0 |
% |
| Średnica powłoki |
245,0±10,0 |
µm |
| Błąd koncentryczności powłoka-okładzina |
≤12,0 |
µm |
| Nieokrągłość powłoki |
≤6,0 |
% |
| Błąd koncentryczności rdzenia i płaszcza |
≤0,8 |
µm |
| Błąd koncentryczności okładziny/powłoki |
≤12,0 |
µm |
| Charakterystyka mechaniczna |
| Wijący się |
≥4 |
m |
| Dowód stresu |
≥0,69 |
GPa |
| Siła paska powlekającego |
Średnia wartość |
1,0-5,0 |
n |
| Wartość szczytowa |
1,3-8,9 |
n |
| Straty makro zginania |
Ф60mm, 100 okręgów, przy 1550nm |
≤0,05 |
dB |
| Ф32mm, 1 kółka, przy 1550nm |
≤0,05 |
dB |
| |
|
|
|
|
3. Charakterystyka z Kabel
3.1 Konstrukcja kabla i Pparametr

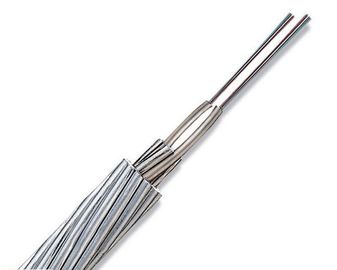

Napowietrzny przewód uziemiający wykonany z drutu stalowego pokrytego aluminium (AS) i rury ze stali nierdzewnej zawierającej światłowód.
3.2Typ kabla: OPGW-12B1-75[82.8;47.4]
3.2.1 Przekrój OPGW
| Struktura |
|
Materiał |
Nie. |
Średnica materiału |
| Włókno |
G.652 |
12 |
- |
| Środek |
Rura SUS |
1 |
Średnica |
4.0mm |
| Warstwa 1 |
23% przewód AS |
6 |
Średnica |
4.0mm |
3.2.1 Specyfikacja OPGW
| Rzeczy |
Dane techniczne |
|
Na mieliźnie
|
Rdzeń, warstwa 1 |
| Kierunek skrętu |
Warstwa zewnętrzna to prawa ręka |
| Średnica kabla (nominalna) |
12,0 mm |
| Waga kabla (w przybliżeniu) |
504 kg/km |
| Przekrój nośny |
JAK Drut |
75,4 mm2 |
| Znamionowa wytrzymałość na rozciąganie (RTS) |
91,0kN |
| Moduł sprężystości (moduł E) |
149,0Gpa |
| Współczynnik wydłużenia termicznego |
12,9×10-6/K |
| Maksymalne obciążenie robocze (40% RTS) |
33,12kN |
| Codzienny stres (EDS) (16~25% RTS) |
13,24 ~ 20,7 kN |
| Rezystancja prądu stałego przy 20 ℃ |
1.008 omów/km |
| Prąd krótkotrwały (1,0s, 40℃~300℃) |
6,9kA |
| Prąd krótkotrwały Pojemność ( I2T) |
47,4kA²s |
| Minimalny promień gięcia |
Instalacja |
25-krotność średnicy kabla |
| Operacja |
15-krotność średnicy kabla |
| Zakres temperatury |
Instalacja |
-10 ℃ ～ + 50 ℃ |
| Przechowywanie i wysyłka |
-40 ℃ (+ 80 ℃) |
| Operacja |
-40 ℃ (+ 80 ℃) |
| |
|
|
|
4. FIber i Lłosia Tube Color identystyka
Poszczególne włókna i luźne tuby powinny być zgodne z normą TIA/EIA-598-A i kodem koloru jak poniżej.
Kolory włókien
| NIE. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Szary |
biały |
czerwony |
Natura |
Żółty |
Fioletowy |
Różowy |
wodny |
| |
|
|
|
|
|
|
|
|
|
|
|
|
5.Mechaniczne i środowiskoweTest.
Kabel OPGW pomyślnie przejdzie następujące testy, które nie muszą być wybrane.Następujące elementy testowe należy przeprowadzić zgodnie z odpowiednim odniesieniem.
| Nie |
Przedmiot |
Referencja |
| Testy OPGW |
| 1 |
Długość fali odcięcia |
Standard IEEE 1138 |
| 2 |
Test na wnikanie wody |
Standard IEEE 1138 |
| 3 |
Przesiąkanie masy zalewowej |
Standard IEEE 1138 |
| 4 |
Test zwarcia |
Standard IEEE 1138 |
| 5 |
Test wibracji eolicznych |
Standard IEEE 1138 |
| 6 |
Test krążka |
Standard IEEE 1138 |
| 7 |
Test na zgniatanie |
Standard IEEE 1138 |
| 8 |
próba uderzeniowa |
Standard IEEE 1138 |
| 9 |
Test pełzania |
Standard IEEE 1138 |
| 10 |
Test naprężenia i odkształcenia |
Standard IEEE 1138 |
| 11 |
Cykliczna temperatura |
Standard IEEE 1138 |
| 12 |
Test marginesu odkształcenia |
Standard IEEE 1138 |
| 13 |
Test galopu |
Standard IEEE 1138 |
| 14 |
Test piorunowy |
Standard IEEE 1138 |
| Testy włókien |
| 1 |
Zmienność tłumienia w zależności od długości fali |
Standard IEEE 1138 |
| 2 |
Tłumienie przy zginaniu |
Standard IEEE 1138 |
| 3 |
Cykliczna temperatura |
Standard IEEE 1138 |
| 4 |
Tłumienie na szczycie wody |
Standard IEEE 1138 |
| Terenowe testy akceptacyjne |
| 1 |
Ciągłość światłowodu |
Standard IEEE 1138 |
| 2 |
Osłabienie |
Standard IEEE 1138 |
| 3 |
Długość włókna |
Standard IEEE 1138 |
6. Pakowanie i Shippie
OPGW powinna być ciasno i równomiernie nawinięta na mocną drewniano-żelazną szpulę, która jest zgodna z normą ANSI/AA 53-1981 lub równorzędną.Rolka powinna być oklejona mocnymi listwami drewniano-żelaznymi, aby zapobiec uszkodzeniu OPGW podczas zwykłych operacji transportu, przeładunku, przechowywania i naciągania.
