Dom /Produkty/Zewnętrzny kabel światłowodowy/Kabel optyczny z podwójnym płaszczem całkowicie dielektrycznym

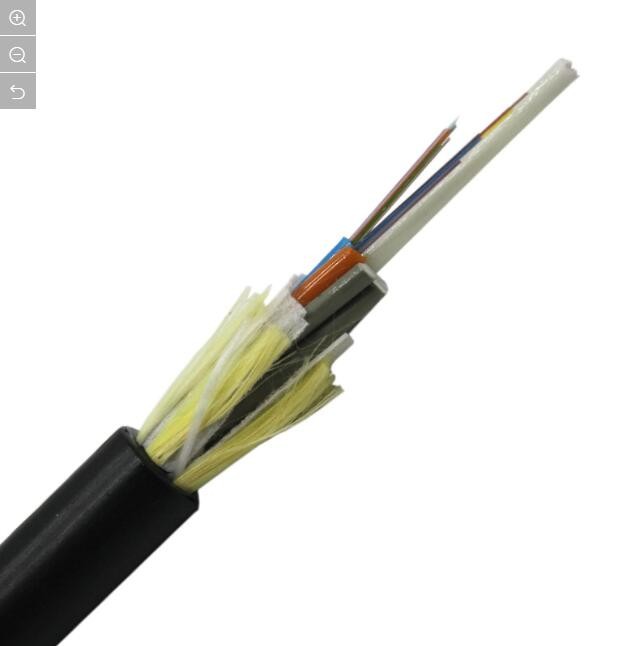

Kabel optyczny z podwójnym płaszczem całkowicie dielektrycznym

1km
MOQ
Kabel optyczny z podwójnym płaszczem całkowicie dielektrycznym
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Kolor: Czarny, dostosowany
Kolor włókna: Niebieski, pomarańczowy, brązowy, turkusowy, szary, dostosowany
Zbroja: Taśma ze stali falistej
Struktura: Kompaktowy
Znak towarowy: OEM
Opis: fibra optica
Kurtka zewnętrzna Materail: Stal platerowana aluminium
Struktura połączenia: Drut okrągły
Wodoszczelny: - Tak, proszę.
Ochrona przed gryzoniami: - Tak, proszę.
Tryb światłowodowy: Tryb pojedyńczy
Producent: - Tak, proszę.
Gwarancja: 3 lata
Liczba włókien: 2-288 włókien
Podkreślić:

Kable światłowodowe w całości dielektryczne

,

Kabel optyczny z włókna światłowodowego o podwójnej kurtce

,

Kable światłowodowe zewnętrzne
Podstawowe informacje
Miejsce pochodzenia: DONGGUAN TW
Nazwa handlowa: TW-SCIE
Orzecznictwo: ROHS REACH SGS ISO
Numer modelu: ADSS
Zapłata
Szczegóły pakowania: Bębny
Czas dostawy: 15 dni roboczych
Zasady płatności: L/C, T/T, Western Union, MoneyGram
Możliwość Supply: 200 km/dzień
opis produktu
Opis produktu

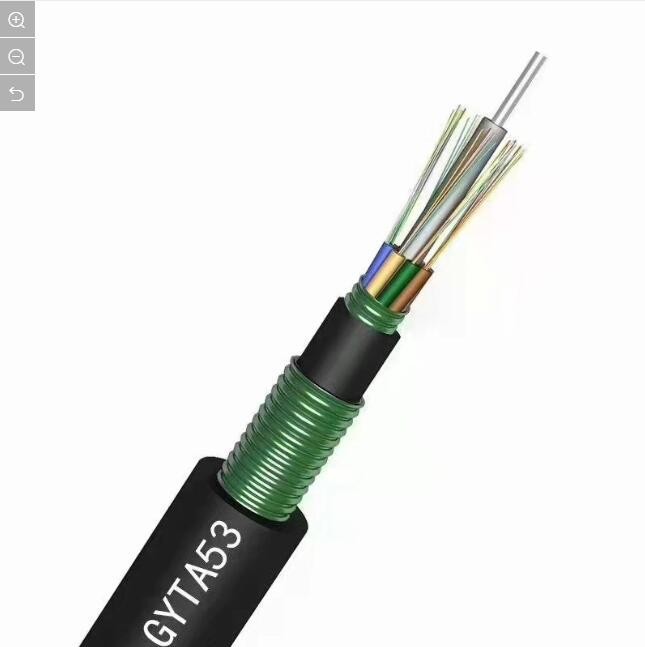

Podwójny opancerzony kabel światłowodowy na zewnątrz GYTA53 Jednorazowa kompaktowa struktura





Opis kabla od wewnątrz do zewnątrz:


1. włókna

2. Włókno z stalowego drutu

3. luźna rurka

4. wewnętrzna osłona

5. system blokowania wody

6. mieszaninę wypełniającą

7. taśma stalowa falista

8. obudowa zewnętrzna


Zastosowanie


1- dystrybucja bezpośrednio zakopana lub kanałowa na zewnątrz.
2Długodystansowa i lokalna komunikacja sieciowa.

Charakterystyka


1- Stalowa taśma wzmacniająca.
2. Wypełniacz chroni rurę z włókna stalowego taśmy amored.
3Doskonała wydajność mechaniczna i środowiskowa.
4Kompaktna konstrukcja, lekka waga.
5- wygodna instalacja i prosta obsługa.
6Dobry system blokowania wody.
7Podwójna osłona.



Szczegóły konstrukcji kabli:
Pozycje Opis
Liczba włókien 2-288 rdzeni
Włókna rodzaj G652D/G657A/OM1/OM2/OM3/OM4
średnica 250 μm
Członek siły materia Taśma stalowa i E-szkło
Wewnętrzna osłona materiał PE
średnica /
Obudowa zewnętrzna materiał PE
średnica 120,5-16,5 mm
Rozmiar kabla (wysokość * szerokość) /
Waga kable 155~255KG±1KG
Zakres temperatury instalacji ((oC) -20+60
Temperatura eksploatacji i transportu ((oC) -40+70
Min. promienie zgięcia ((mm) Długoterminowe 10D
Zgięcie min
Promień ((mm)		 Krótkoterminowe 20D
Min dopuszczalne
Wytrzymałość na rozciąganie ((N)		 Długoterminowe 3000
Min dopuszczalne
Wytrzymałość na rozciąganie ((N)		 Krótkoterminowe 4000
Obciążenie tłoczeniowe (N/100 mm) Długoterminowe 300
Obciążenie tłoczeniowe (N/100 mm) krótkoterminowe 1000


Standardowy kolor włókien i rur

Styl włókienny Jednostka SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
stan nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
osłabienie dB/km ≤ ≤ ≤ ≤ 3,0/1.0 ≤ 3,0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Nie, nie. - Nie, nie.
Depresja 1550 nm Ps/(nm*km) - Nie, nie. ≤ 18 - Nie, nie. - Nie, nie. Depresja
1625 nm Ps/(nm*km) - Nie, nie. ≤ 22 - Nie, nie. - Nie, nie.
Szerokość pasma 850 nm MHZ.KM - Nie, nie. - Nie, nie. >=400 >= 160 Szerokość pasma
1300 nm MHZ.KM - Nie, nie. - Nie, nie. >=800 >=500
Zerowa długość fali rozproszenia nm 1300-1324 >=1302,
≤1322		 - Nie, nie. - Nie, nie. >= 1295
≤1320
Poziom zerowego nachylenia nm ≤ 0.092 ≤ 0.091 - Nie, nie. - Nie, nie. - Nie, nie.
PMD Maksymalna ilość włókien indywidualnych   ≤ 0.2 ≤ 0.2 - Nie, nie. - Nie, nie. ≤ 0.11
Wartość łącza projektowego PMD Ps(nm2*k
m)		 ≤ 0.12 ≤ 0.08 - Nie, nie. - Nie, nie. - Nie, nie.
Długość fali odcięcia włókna λc nm >= 1180,
≤1330		 >=1180,
≤1330		 - Nie, nie. - Nie, nie. - Nie, nie.
Włókno kablowe
długość fali λcc		 nm ≤ 1260 ≤ 1260 - Nie, nie. - Nie, nie. - Nie, nie.
MFD 1310 nm - Tak. 9.2+/-0.4 9.2+/-0.4 - Nie, nie. - Nie, nie. - Nie, nie.
1550 nm - Tak. 10.4+/-0.8 10.4+/-0.8 - Nie, nie. - Nie, nie. - Nie, nie.
Numeryczne
Wymagania w zakresie:		   - Nie, nie. - Nie, nie. 0.200+/
- 0.015		 0.275+/-0.
015		 0.200+/-0
.015
Średnia stopnia dwukierunkowego
pomiaru)		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Nieregularności w zakresie włókien
długość i punkt		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10

Brak ciągłości
Zwrotne rozproszenie różnicy
współczynnik		 dB/km ≤ 0.05 ≤ 0.03 ≤ 0.08 ≤ 0.10 ≤ 0.08
Jednorodność tłumienia dB/km ≤ 0.01 ≤ 0.01
Dimater rdzenia - Tak.     50 plus 1/1.0 62.5+/-2.5 50 plus 1/1.0
Średnica okładzin - Tak. 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1
Nieokrągłość powłoki % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Średnica powłoki - Tak. 242+/-7 242+/-7 242+/-7 242+/-7 242+/-7
Powierzchnia
błąd koncentryczny		 - Tak. ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Nieokrągłość powłoki % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Błąd koncentryczności rdzenia/obudowy - Tak. ≤ 0.6 ≤ 0.6 ≤ 1.5 ≤ 1.5 ≤ 1.5
Kręgosłup (radiusz) - Tak. ≤ 4 ≤ 4 - Nie, nie. - Nie, nie. - Nie, nie.
