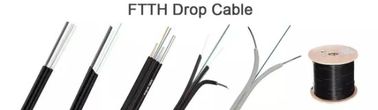

Ind-Simplex Bow Type G657A1 Drop Wire Fiber Optic 2 Coretype Single Mode Duct Drop Cable
Kabel światłowodowy w kształcie motyla ma być umieszczony w środku, złożony z dwóch równoległych drutów FRP po obu stronach jako elementy wzmacniające,i wytłuszczanie płomienioodpornej powłoki o niskim stężeniu dymu, wolnej od halogenów. Członek wzmacniający (FRP) jest umieszczony po obu stronach rowu, pokryty płaszczem PE (LSZH,PVC).
Struktura:
- Projekt przekroju poprzecznego typu bow-tie
- dwa równoległe druty FRP jako element wytrzymałości
- G657A1 elastyczna włókna trwałe w środku
- Wyroby z tworzyw sztucznych (z wyłączeniem tworzyw sztucznych)
- Płaszcz zewnętrzny PE lub LSZH
Cechy
1Specjalne światłowody odporne na gięcie, zapewniające większą szerokość pasma i zwiększające wydajność transmisji sieci;
2. Dwa równoległe wzmocnienia FRP lub metalu sprawiają, że kabel optyczny ma dobrą odporność na ciśnienie i chroni włókno optyczne;
3Kabel optyczny ma prostą strukturę, lekką wagę i silną praktyczność;
4. Unikalna konstrukcja rowu, łatwy do łuszczenia, łatwy do podłączenia, uproszczenie instalacji i konserwacji;
5Oszczędna płomienia polietylenowa bez halogenów lub płomienia PVC, ochrona środowiska.
6Może być dopasowany do różnych łączników na miejscu, może być na miejscu.
7. Ze względu na swoją miękkość i lekkość, kablówka jest szeroko stosowana w sieci dostępowej;Naukowa nazwa kablu pokrytego jest taka, że sieć dostępowa używa motyla do wprowadzenia kabla optycznego; ponieważ ma kształt motyla, nazywa się go również motylskim kablem optycznym, 8-kształtnym kablem optycznym.
Specyfikacja
Ogólne specyfikacje
| Rodzaj kabla |
FTTH (drop cable) |
| Rodzaj włókna |
SM G657A1/ SM G657A2 |
| Zastosowanie |
FTTH, LAN |
| Zalecane metody instalacji |
Powietrzne |
| Środowisko |
W pomieszczeniach |
| Zakres temperatury |
-40 do 70°C |
Specyfikacje włókien
| Styl włókienny |
Jednostka |
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
| stan |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
| osłabienie |
dB/km |
≤ 0,36/0.23 |
≤ 0,35/0.21 |
≤ 0,35/0.21 |
| Rozproszenie |
1310 nm |
Ps/(nm*km) |
≤ 18 |
≤ 18 |
≤ 18 |
| 1550 nm |
Ps/(nm*km) |
≤ 22 |
≤ 22 |
≤ 22 |
| Zerowa długość fali rozproszenia |
nm |
1312±10 |
1312±10 |
1300-1324 |
| Zerowa nachylenie rozproszenia |
ps/(nm2×Km) |
≤ 0.091 |
≤ 0.090 |
≤ 0.092 |
| PMD Maksymalna ilość pojedynczego włókna |
[ps/√km] |
≤ 0.2 |
≤ 0.2 |
≤ 0.2 |
| Wartość łącza projektowego PMD |
ps/(nm2×Km) |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
| Długość fali odcięcia włókna λc |
nm |
¥1180,≤1330 |
¥1180,≤1330 |
¥1180,≤1330 |
| Długość fali odcięcia kabla λcc |
nm |
≤ 1260 |
..... |
..... |
| MFD |
1310 nm |
- Tak. |
9.2±0.4 |
9.0±0.4 |
90,8±0.4 |
| 1550 nm |
- Tak. |
100,4±0.8 |
10.1±0.5 |
90,8±0.5 |
| Krok ((średnia pomiaru dwukierunkowego) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Nieregularności w długości włókna i punktów nieciągłości |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Współczynnik odwrotnego rozpraszania różnicy |
dB/km |
≤ 0.03 |
≤ 0.03 |
≤ 0.03 |
| Jednorodność tłumienia |
dB/km |
≤ 0.01 |
≤ 0.01 |
≤ 0.01 |
| Średnica okładzin |
- Tak. |
125.0±0.1 |
1240,8±0.1 |
1240,8±0.1 |
| Nieokrągłość powłoki |
% |
≤ 1.0 |
≤ 0.7 |
≤ 0.7 |
| Średnica powłoki |
- Tak. |
242±7 |
242±7 |
242±7 |
| Błąd koncentryczny powłoki/płytki |
- Tak. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Nieokrągłość powłoki |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Błąd koncentryczności rdzenia/pokrywki |
- Tak. |
≤ 0.6 |
≤ 0.5 |
≤ 0.5 |
| Kręgosłup (radiusz) |
- Tak. |
≥ 4 |
≥ 4 |
≥ 4 |
Standardowa identyfikacja kolorów włókien
| Nie, nie, nie. |
1 |
2 |
3 |
4 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Projektowanie kabli
| Pozycja |
Opis |
| Numer modelu |
GJYXFH03 |
| 1Liczba włókien |
1 rdzeń, 2 rdzeń, 4 rdzeń |
| 2. Prężnica kabla |
60,8 mm |
| 3Wewnętrzna średnica kabla |
20,0*3,0 mm |
| 4Członek siły. |
|
| - Materiał. |
FRP |
| -Częstotliwość. |
0.45 mm |
| 5.Zobaczna osłona |
|
| - Materiał. |
PE/LSZH (czarny/biały)/PVC |
| 6. Oznakowanie osłony |
|
| - Rodzaj oznakowania |
Drukowanie laserowe |
Członek siły
Środek wytrzymałościowy jest wykonany z FRP.
osłona chroni kabel przed wtargnięciem wody.
Włóczniaki
Włókno jest wytrącane przez osłonę LSZH.
Oznakowanie obudowy kabla
Każdy kabel ma wyraźnie oznaczone następujące informacje na zewnętrznej obudowie kabli:
a. Nazwa producenta.
b. Rok produkcji
c. Rodzaj kabla i włókna
d. Oznakowanie długości (przy normalnym druku na każdym metrze)
e. lub zgodnie z wymaganiami klienta.
Zastosowanie
1. Używane do okablowania w pomieszczeniach, użytkownicy końcowi korzystają bezpośrednio z kabli;
2. Używane do wprowadzenia kabli optycznych do budynków;
Do podłączenia użytkowników do FTTH w pomieszczeniach.
