G652D 36 Kabel światłowodowy ADSS z rdzeniem
Kable włóknooptyczne samonośne
Opis

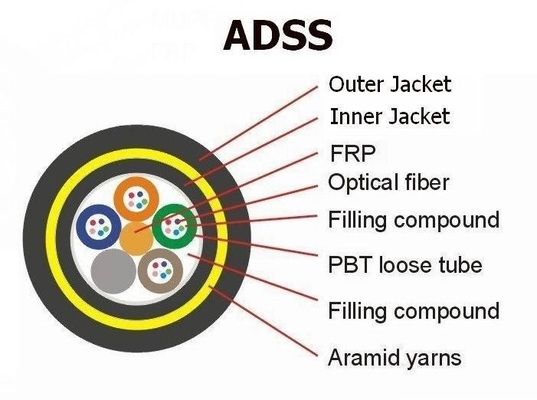

Kabel ADSS jest zawieszony w luźnej rurze. Włókna, 250 μm, są umieszczone w luźnej rurze wykonanej z tworzyw sztucznych o wysokim modułach. Rury są wypełnione wodoodpornym związkiem wypełniającym.Rury (i wypełniacze) są przymocowane do FRP (Fiber Reinforced Plastic) jako niemetaliczny centralny element wytrzymałości w kompaktowym i okrągłym rdzeniu kablaPo wypełnieniu rdzenia kabla mieszaniną wypełniającą pokrywa się go cienką powłoką PE (polietylen).Po nakładaniu na wewnętrzną powłokę warstwy przędzy aramidowej jako elementu wytrzymałościowego, kabel jest uzupełniony zewnętrzną osłoną PE lub AT (anti-tracking).
Przy projektowaniu kabli ADSS w pełni uwzględnia się rzeczywisty stan linii powietrznych, w przypadku linii powietrznych o napięciu poniżej 110 kV stosuje się obudowę zewnętrzną PE.W odniesieniu do linii elektroenergetycznych o napięciu 110 kV lub większymDedykowana konstrukcja masy aramidu i proces stranding może zaspokoić zapotrzebowanie na różne przedziały.
Cechy
-
Całkowicie dielektryczny samonośny kabel optyczny z włókna powietrznego, bez metalu w konstrukcji
-
Duża liczba rdzeni włókien, lekka waga, można zainstalować z linią prądu, oszczędzając zasoby
-
Przyjąć wysokiej wytrzymałości na rozciąganie materiału aramidowego, aby wytrzymać silne napięcie i zapobiegać strzały i strzały
-
Niewielka ekspansja termiczna, zmiana łuku linii kablowej jest niewielka, gdy temperatura zmienia się znacznie
-
Podwójna warstwa przędzy aramidowej jako element wytrzymałościowy, spełniająca trudne warunki, takie jak obszar wysokich jezior słonych lub linia o przedziale ponad 800 metrów
-
Trzywarstwowa osłona, PE/AT jako płaszcz zewnętrzny
Specyfikacje
| Liczba włókien kablowych |
/ |
2 ~ 30 |
32 ~ 60 |
62~72 |
| Struktura |
/ |
1+5 |
1+5 |
1+6 |
| Styl włókienny |
/ |
G.652D |
| Członek centralnej siły |
materiał |
mm |
FRP |
| Średnia średnica |
1.5 |
1.5 |
2.1 |
| Rurka luźna |
Materiał |
mm |
PBT |
| Średnia średnica |
1.8 |
2.1 |
2.1 |
| Gęstość (średnia) |
0.32 |
0.35 |
0.35 |
| Maksymalny poziom włókien/rury |
6 |
12 |
12 |
| Kolor rur |
Pełna identyfikacja kolorowa |
| Nadmierna długość włókien |
% |
0.7~0.8 |
| Odporność na wodę |
Materiał |
/ |
Żel z kable |
| Wnętrze |
materiał |
mm |
MDPE |
| Wewnętrzna osłona |
00,9 mm |
| Pozostałe elementy wzmacniające |
Materiał |
/ |
Przędza aramidowa |
| Obudowa zewnętrzna |
materiał |
mm |
MDPE |
| Obudowa zewnętrzna |
10,8 mm |
| Średnia średnica kable |
mm |
10.9 |
11.5 |
12.1 |
| Masę kabla (ok. |
kg/km |
95 |
110 |
120 |
| Powierzchnia przejściowa kabla |
mm2 |
93.31 |
103.87 |
114.99 |
| Współczynnik osłabienia ((Max)) |
1310 nm |
dB/km |
0.35 |
| 1550 nm |
0.21 |
| Wskazana wytrzymałość na rozciąganie ((RTS) |
k |
6 |
| Maksymalne dozwolone napięcie (MAT) |
k |
2.5 |
| Średnie roczne napięcie robocze (EDS) |
k |
3.2 |
| Moduł Younga |
kn/mm2 |
7.8 |
| Współczynnik rozszerzenia cieplnego |
10-6°C |
9 |
| Odporność na rozbicie |
Długoterminowe |
N/100 mm |
1100 |
| Krótkoterminowe |
2200 |
| Zezwolenie Radiusz zgięcia |
statyczny |
mm |
15 od OD |
| dynamiczne |
20 od OD |
| Temperatura |
Podczas składania niosów |
°C |
-20~+60 |
| Przechowywanie i transport |
-40~+70 |
| bieganie |
-40~+70 |
| Zakres stosowania |
Odpowiednie dla napięcia poniżej 110 kV, prędkości wiatru poniżej 25 m/s, ocieplenia 5 mm |
| Znaki kablowe |
Nazwa spółki ADSS-××B1-PE-100M DL/T 788-2001 ××××M Rok
(lub na żądanie klienta)
|
Uwaga:Niniejszy arkusz danych może służyć jedynie jako odniesienie, ale nie jako uzupełnienie umowy.
Opakowanie i wysyłka
Kable są dostarczane w długościach określonych w PI lub zgodnie z wymaganiami.Minimalna średnica beczki bębna nie może być mniejsza niż 30 razy średnica kabla.
Koniec kable zostanie uszczelniony plastikowymi czapkami ochronnymi w celu zapobiegania przeniknięciu wody.Wnętrze bębna jest załączone sprawozdanie z końcowego badania z danymi o właściwościch tłumienia dla każdego włókna.
Profil przedsiębiorstwa
Dongguan TW-SCIE Co., Ltd. specjalizuje się w rozwoju,produkcja i sprzedaż produktów łączności światłowodowej oraz integracja z niezależnymi przedsiębiorstwami o wysokiej technologii z prawami importu i eksportu.
Dongguan TW-SCIE Co., Ltd jest chińską grupą przedsiębiorstw o wysokiej technologii zajmującą się przedsiębiorstwami komunikacyjnymi z własnymi prawami importerów i eksporterów.
Od momentu założenia, high quality products and strong co-operations have enabled the enterprise to stably and rapidly grow into a specialized communication manufacturer which supplying and engineering service can provide the most complete product line-up and specifications in the fiber and cable industry of China.
Przedsiębiorstwo posiada wiele wiernych, inteligentnych, sumiennych talentów, a jednocześnie dążymy do nadążania za zaawansowaną technologią na całym świecie./Ustawiliśmy relacje z wieloma akademiami badań naukowych.
Częste pytania
Q1: Gdzie jest twoja fabryka?
A1: Nasza fabryka znajduje się w mieście DONGGUAN, prowincja Guangdong, Chiny.
Od jak dawna firma zajmuje się tym?
Odpowiedź: Ponad 20 lat. Nie tylko produkujemy kable światłowodowe, ale również produkujemy światłowodowe i powiązane narzędzia.
Q3Co z jakością kabla?
A4: Nasza fabryka jest zatwierdzona przez system zarządzania jakością ISO9001 i obejmuje certyfikaty STARF, CE, CPR, TLC na liście.Mamy szereg urządzeń i instrumentów, aby zapewnić niezawodną jakość naszych produktów.
Q4Czy możecie produkować kabel zgodnie z naszymi wymaganiami?
A6: Oczywiście. Możemy dostarczać różnego rodzaju produkty według Twoich wymagań w rozsądnych cenach.
Q5Czy akceptujesz zamówienie OEM i ile jest MOQ?
A7:Tak, serdecznie witamy Twoje zamówienie OEM. Aby osiągnąć zadowolenie klienta, akceptujemy zamówienie próbkowe, nawet jeden kawałek.
