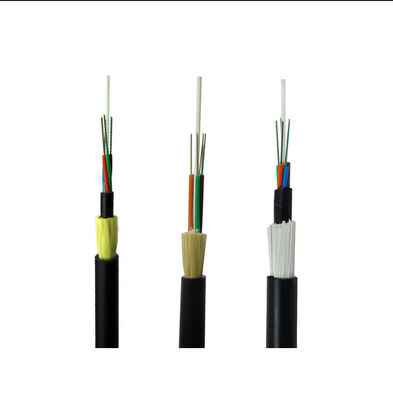

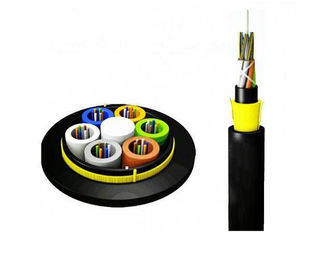

Niemetalowy samonośny kabel optyczny ADSS o 12 rdzeniach
Opis produktu
Kabel jednowarunkowy 2/4/6/8/12/24/48/96 Kabel optyczny z włókna optycznego ADSS nadaje się do instalacji na zewnątrz.Lekka konstrukcja opancerzona z przekaźnikiem z przędzy Amaid sprawia, że kabel jednowarunkowy 2/4/6/8/12/24/48/96 Rdzeń ADSS Kabel światłowodowy sam grawitacja.
Niniejsza specyfikacja obejmuje wymagania dotyczące całkowicie dielektrycznego samodzielnego kabla światłowodowego (ADSS) dostarczanego klientowi do użytku poza instalacją.
Kabel światłowodowy musi spełniać wymagania niniejszej specyfikacji i ogólnie spełniać najnowsze normy lub lepsze:
ITU-T G650: Definicje i metody badań dla liniowych, deterministycznych atrybutów światła jednowarunkowego i kabla
ITU-T G652.D: Charakterystyka jednomodowego światłowodu i kabla
IEC 60793-2-50 B1.3: Specyfikacja sekcjonalna dla włókien jednowarunkowych klasy B
IEEE Std 1222TM, Standard IEEE dla kabli światłowodowych całkowicie dielektrycznych.
Specyfikacje
Ogólne specyfikacje
| Rodzaj kabla |
ADSS |
| Rodzaj włókna |
G652D |
| Zastosowanie |
Telekomunikacje dalekobieżne, sieci LAN w obszarze wysokiego napięcia lub dostęp do sieci telekomunikacyjnej; |
| Zalecane metody instalacji |
System przesyłu energii, duże obszary grzmotów i wysoka inerencja elektromagnetyczna |
| Środowisko |
Na zewnątrz |
| Zakres temperatury |
-40 do 70°C |
Specyfikacje włókien
| Parametr techniczny jedno-trybówki światłowodowej ITU-T G.652D (B1.3) |
| Charakterystyka optyczna |
|
|
|
| Średnica pola trybu (MFD) |
1310 nm
1550 nm
|
9.2±0.4
100,4±0.8
|
μm
μm
|
| Długość fali odcięcia (λcc) |
|
≤ 1260 |
nm |
| Współczynnik osłabienia |
1310 nm
1383nm
1550 nm
|
< 0.35
< 0.35
< 0.22
|
dB/km
dB/km
dB/km
|
| Utrata makrobękania |
φ75 mm, 100 okrążeń, przy 1550 nm |
≤ 0.1 |
dB |
| Niejednorodność osłabienia |
|
≤ 0.05 |
dB |
| Współczynnik rozproszenia |
1288~1339nm
1271~1360nm
1550 nm
|
≤ 3.5
≤ 5.3
≤ 18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Zerowa długość fali rozproszenia |
|
1300~1324 |
nm |
| Maksymalny zerowy nachylenie rozproszenia |
|
≤ 0.093 |
Ps/(nm2.km) |
| Wskaźnik grupy załamania (wartość typowa) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Cechy geometryczne |
|
|
|
| Średnica okładzin |
|
125.0±1.0 |
μm |
| Błąd koncentryczności rdzenia/pokrywki |
|
≤ 0.8 |
μm |
| Nieokrągłość powłoki |
|
≤ 1.0 |
% |
| Średnica powłoki |
|
2450,0±10 |
μm |
| Błąd koncentryczności powłoki/powłoki |
|
≤ 12.0 |
μm |
| Nieokrągłość powłoki |
|
≤ 8 |
% |
| Średnica kolorowego powłoku |
|
2500,0± 15 |
μm |
| Charakterystyka mechaniczna |
|
|
|
| Wylotowanie (promień) |
|
≥ 4 |
m |
| Środki przeciwprężeniowe |
|
> 0.69 |
Średnia |
| Siła paska powlekania |
Średnia wartość
Wartość szczytowa
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parametr podatności na korozję pod wpływem naprężenia dynamicznego (n)dwartość) |
|
≥ 20 |
|
StandardowyCśmierdzącyJa...zidentyfikowanieFIber
| Nie, nie, nie. |
1 |
2 |
3 |
4 |
5 |
6 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Płyty |
Biały |
| Nie, nie, nie. |
7 |
8 |
9 |
10 |
11 |
12 |
| Kolor |
Czerwony |
Czarne |
Żółty |
Violet |
Różowa |
Akwa
|

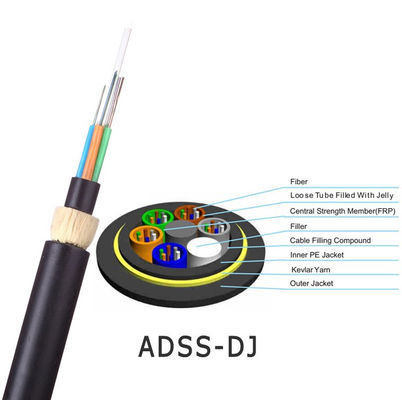

KabelDWymaganie
| Pozycje |
Opis |
| Włókno optyczne ((G.652. D) |
12F |
24F |
| Rurka luźna |
Materiał |
PBT (tereftalat polibutylenowy) |
| Włókna na rurę |
4 |
4 |
| Liczby |
3 |
6 |
| Włókna wypełniające |
Liczby |
3 |
0 |
| Członek centralnej siły |
Materiał |
FRP (plastik wzmocniony włóknami szklanymi) |
| Materiał blokujący wodę |
Przędza wodoszczelna |
| Dodatkowy członek oddziału |
Przędza aramidowa |
| Obudowa zewnętrzna |
Materiał |
Czarny HDPE |
| Gęstość |
Nominalny: 1,6 mm |
| Przeciętna średnica kablu (± 0,3 mm) |
10.0 |
| Przybliżona masa kabla (kg/km) |
78 |
| Notyfikowane napięcie napędowe (RTS) |
4.5KN |
| Maksymalne napięcie robocze (40% RTS) |
1.8KN |
| Codzienny stres (15-25% RTS) |
00,675-1,125KN |
| Maksymalny dopuszczalny przedział |
100 metrów |
| Złamać |
Krótki czas |
2200N/100mm |
| Zastosowany zakres temperatur |
Operacja |
-40°C~+70°C |
| Instalacja |
-10°C~+50°C |
| Przechowywanie i wysyłki |
-40°C~+60°C |
| Promień gięcia |
Instalacja |
20 razy średnica kabla |
| Operacja |
10 razy średnica kabla |
KabelSWzgórzeMłukowanie
Każdy kabel ma wyraźnie oznaczone następujące informacje na zewnętrznej obudowie kabli:
a. Nazwa producenta.
b. Rok produkcji
c. Rodzaj kabla i włókna
d. Oznakowanie długości (przy normalnym druku na każdym metrze)
e. lub zgodnie z wymaganiami klienta.
Wydajność kabli
| Pozycja |
Badania |
Metoda badania |
Wynik badania |
| 1 |
Wytrzymałość na rozciąganie
IEC 60794-1-E1
|
Obciążenie napięciem:1500N
Czas: 1 min.
Długość kabla: ≥ 50 m
|
Zmiana strat≤0,1dB@1550nm
Brak uszkodzeń włókien i obudowy
|
| 2 |
Wpływ
IEC 60794-1-E4
|
Wysokość: 1 m
Waga: 1 kg
Miejsce uderzenia: ≥ 5
Cykl uderzenia: w przypadku dzierżawy 3 cykle na miejsce
|
Zmiana strat≤0,1dB@1550nm
Brak uszkodzeń włókien i obudowy
|
| 3 |
Wielokrotne gięcie
IEC 60794-1-E6
|
Średnica gięcia: 25x zewnętrzna średnica kabla
Obciążenie stosowane: 25 kg
Cykl gięcia: 30 razy
Prędkość gięcia: 1 cykl na 2 sekundy
|
Zmiana strat≤0,1dB@1550nm
Brak uszkodzeń włókien i obudowy
|
| 4 |
Wkręcenie
IEC 60794-1-E7
|
Długość skrętu: 1 m
Obciążenie stosowane: 25 kg
kąt skręcenia: ±90 lub +180
Cykl skręcenia: ≥10 razy
|
Zmiana strat≤0,1dB@1550nm
Brak uszkodzeń włókien i obudowy
|
| 5 |
Wpływ wody
IEC 60794-1-F5B
|
Wysokość wody: 1 m
Długość kabla: 3 m
Czas przechowywania: 24 godziny
|
Brak wycieku wody z przeciwległego końca kabla |
| 6 |
Temperatura
IEC 60794-1-F1
|
Stopień temperatury: +20°C->-40°C°C >+70°C->+20°C
Czas przechowywania: 24 godziny na każdy krok
Cykl: 2 razy
|
Zmiana strat≤0,1dB@1550nm
Brak uszkodzeń włókien i obudowy
|
| 7 |
Przepływ złożony
IEC 60794-1-E14
|
Długość próbki: 30 cm
Temperatura: 70°C±2°C
Czas przechowywania: 24 godziny
|
Brak przepływu złożonego |
Cechy
Szczegóły projektowe dla długości przedziału do 457 m i liczby włókien do 432
Instalacja jednorazowa - bez posłańca, bez drutu wiązającego - szybsza i tańsza
Kabel jest wodoodporny przy użyciu technologii suchego rdzenia, dlatego nie ma bałaganów powodziowych
Odpowiednie do użytku na liniach dystrybucyjnych i wysokonapięciowych
Nie wymaga kabli, jest całkowicie samowystarczalna.
