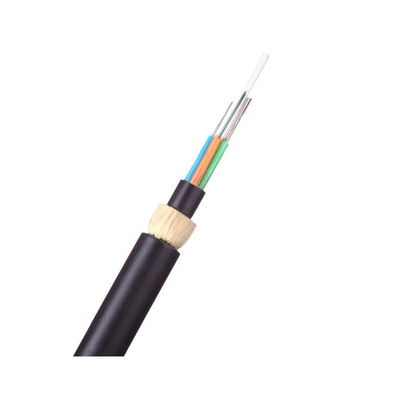

Samonośny kabel światłowodowy ADSS Czarny kolor zewnętrznej osłony Łatwa instalacja

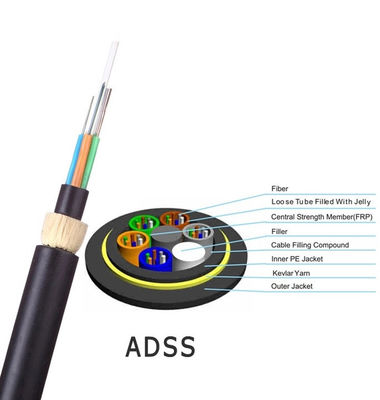

Kabel optyczny ADSS przyjmuje strukturę splecioną z luźnej warstwy.Włókno światłowodowe 250 µM jest zwinięte w luźną tubę wykonaną z materiału o wysokim module sprężystości, która jest wypełniona wodoodporną masą.Luźna rurka (i lina wypełniająca) jest owinięta wokół niemetalowego centralnego rdzenia wzmacniającego (FRP), tworząc zwarty rdzeń kabla, a szczelina rdzenia kabla jest wypełniona maścią blokującą wodę.Rdzeń kabla jest wytłaczany z wewnętrzną osłoną z polietylenu (PE), następnie skręcony z aramidem w celu wzmocnienia, a na koniec wytłaczany z zewnętrzną osłoną z polietylenu (PE) lub na zewnętrznej osłonie
Cechy
1. Pęczniejąca w wodzie przędza ponownie zapewnia ochronę przed wodą (sucha struktura rdzenia)
2. Niemetalowa konstrukcja
3. Centralne elementy wzmacniające z polimeru wzmocnionego włóknem szklanym i obwodowe elementy wzmacniające z przędzy aramidowej zapewniają doskonałą wytrzymałość
4. Elastyczna rurka buforowa zapewnia łatwą w obsłudze obudowę terminala
5. Jednowarstwowe sploty SZ ograniczają naprężenia rury światłowodowej
6. Przyjazna dla włókien tiksotropowa żelowa tuba zapewniająca ochronę włókien
7. Standardowy kod koloru TIA 598
Struktura rury światłowodowej 8,6 lub 12
Aplikacje
1. Przyjęty do dystrybucji na zewnątrz
2. Komunikacja w sieciach długodystansowych i lokalnych
3. System przesyłu i dystrybucji niskiego napięcia
4. Trasa słupów kolejowych i telekomunikacyjnych
Specyfikacja ogólna
| Rodzaj kabla |
ADSS |
| Rodzaj włókna |
G652D |
| Aplikacja |
Telekomunikacja na duże odległości, LAN w obszarze wysokiego napięcia lub dostęp do sieci telekomunikacyjnej; |
| Zalecane metody instalacji |
System przesyłu energii, dużo obszarów grzmotów i wysoka inerencja elektromagnetyczna |
| Środowisko |
Na wolnym powietrzu |
| Zakres temperatury |
-40 ℃ do 70 ℃ |
| Parametr techniczny światłowodu jednomodowego ITU-T G.652D (B1.3). |
| Charakterystyka optyczna |
|
|
|
| Średnica pola trybu (MFD) |
1310 nm
1550 nm |
9,2±0,4
10,4 ± 0,8 |
um
um |
| Długość fali odcięcia (λcc) |
|
≤1260 |
nm |
| Współczynnik tłumienia |
1310 nm
1383 nm
1550 nm |
<0,35
<0,35
<0,22 |
dB/km
dB/km
dB/km |
| Utrata zginania makro |
φ75mm, 100 okręgów, przy 1550nm |
≤0,1 |
dB |
| Nierównomierność tłumienia |
|
≤0,05 |
dB |
| Współczynnik dyspersji |
1288~1339 nm
1271~1360 nm
1550 nm |
≤3,5
≤5,3
≤18 |
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km) |
| Długość fali o zerowej dyspersji |
|
1300~1324 |
nm |
| Maksymalne zerowe nachylenie dyspersji |
|
≤0,093 |
Ps/(nm2.km) |
| Grupowy współczynnik załamania światła (wartość typowa) |
1310 nm
1550 nm |
1.466
1.467 |
|
| Charakterystyka geometryczna |
|
|
|
| Średnica okładziny |
|
125,0 ± 1,0 |
um |
| Błąd koncentryczności rdzenia/płaszcza |
|
≤0,8 |
um |
| Nieokrągłość okładziny |
|
≤1,0 |
% |
| Średnica powłoki |
|
245,0±10 |
um |
| Błąd koncentryczności okładziny/powłoki |
|
≤12,0 |
um |
| Nieokrągłość powłoki |
|
≤8 |
% |
| Średnica kolorowej powłoki |
|
250,0±15 |
um |
| Charakterystyka mechaniczna |
|
|
|
| Curling (promień) |
|
≥4 |
M |
| Stres dowodowy |
|
>0,69 |
Gpa |
| Siła paska powłoki |
Średnia wartość
Wartość szczytowa |
1,0-5,0
1,3-8,9 |
N
N |
| Dynamiczny parametr podatności na korozję naprężeniową (nDwartość) |
|
≥20 |
|
| Rzeczy |
Opisy |
| Światłowód (G.652.D) |
12F |
24F |
| Luźna rurka |
Materiał |
PBT (politereftalan butylenu) |
| Włókna na tubę |
4 |
4 |
| Liczby |
3 |
6 |
| Pręt wypełniający |
Liczby |
3 |
0 |
| Centralny członek siły |
Materiał |
FRP (tworzywo sztuczne wzmocnione włóknem szklanym) |
| Materiał blokujący wodę |
Przędza blokująca wodę |
| Dodatkowy członek siłowy |
Przędze aramidowe |
| Powłoka zewnętrzna |
Materiał |
Czarny HDPE |
| Grubość |
Nominalny: 1,6 mm |
| Nominalna średnica kabla (± 0,3 mm) |
10.0 |
| kabel ok.waga (kg/km) |
78 |
| Znamionowe naprężenie rozciągające (RTS) |
4,5KN |
| Maksymalne napięcie robocze (40% RTS) |
1,8 KN |
| Codzienny stres (15-25% RTS) |
0,675-1,125KN |
| Dopuszczalna maksymalna rozpiętość |
100m |
| Zmiażdżyć |
Krótki czas |
2200N/100mm |
| Obowiązujący zakres temperatur |
Operacja |
-40℃~+70℃ |
| Instalacja |
-10℃~+50℃ |
| Przechowywanie i wysyłka |
-40℃~+60℃ |
| Promień gięcia |
Instalacja |
20-krotna średnica kabla |
| Operacja |
10-krotna średnica kabla |
