Name: Czarna osłona PE 100 rozpiętości 48 rdzeni G652D ADSS Dielektryczny kabel światłowodowy
Brand: DONGGUAN TW-SCIE CO., LTD.
SKU: 482-żyłowy kabel ADSS
Price: 163.40 USD
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

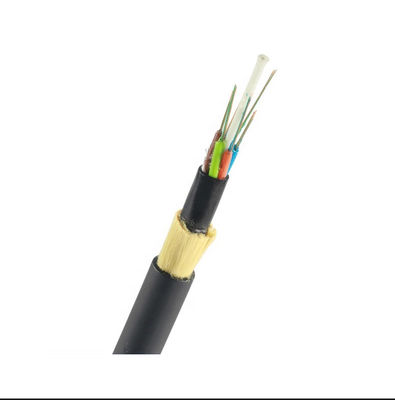

Nazwa produktu: 100 rozpiętości 48 rdzeni Kabel światłowodowy ADSS

Powłoka zewnętrzna: Czarny

Materiał osłony macicy: HDPE, MDPE, LDPE

Metaliczny członek wzmacniający: FRP

Podsadzkarz: Mieszanka wypełniająca

Liczba włókien: 48 rdzeni

Podkreślić:

48-żyłowy kabel światłowodowy ADSS

100 rozpiętościowy kabel światłowodowy ADSS

G652D cały dielektryczny kabel światłowodowy

Podstawowe informacje

Miejsce pochodzenia: Dongguan, Chiny

Nazwa handlowa: TW-SCIE

Orzecznictwo: Yes

Numer modelu: 482-żyłowy kabel ADSS

Zapłata

Szczegóły pakowania: Według klienta

Czas dostawy: 1000KM NA USTĘ

Zasady płatności: Western Union, MoneyGram, L / C, T / T

Galeria

Czarna osłona PE 100 rozpiętości 48 rdzeni G652D ADSS Dielektryczny kabel światłowodowy

opis produktu

100 rozpiętości 48 rdzeni Kabel światłowodowy ADSS

Kabel ADSS jest skręcony luźno.Włókna, 250μm, są umieszczone w luźnej tubie wykonanej z wysokomodułowych tworzyw sztucznych.Tuby wypełnione są wodoodporną masą wypełniającą.Rury (i wypełniacze) są splecione wokół FRP (plastik wzmocniony włóknem) jako niemetalowego centralnego elementu wzmacniającego w zwarty i okrągły rdzeń kabla.Po wypełnieniu rdzenia kabla masą wypełniającą.jest pokryty cienkim płaszczem wewnętrznym z PE (polietylenu).Po nałożeniu splecionej warstwy przędzy aramidowej na wewnętrzną osłonę jako element wzmacniający, kabel jest zakończony zewnętrzną osłoną PE lub AT (zapobiegającą śledzeniu).

Cechy

1. Można zainstalować bez wyłączania zasilania.
2. Doskonała wydajność AT.Maksymalna indukcyjność w punkcie pracy płaszcza AT może osiągnąć 25 kV.
3. Lekka waga i mała średnica zmniejszają obciążenie spowodowane lodem i wiatrem oraz obciążenie wież i tylnych podpór.
4.Duże rozpiętości i największa rozpiętość to ponad 200m.
5. Dobra wydajność często sile wytrzymałości i temperatury.
6. Żywotność projektu wynosi ponad 30 lat.

Aplikacje

1. Trasa słupów kolejowych i telekomunikacyjnych.

2. System przesyłu i dystrybucji niskiego napięcia.

3. Komunikacja w sieciach długodystansowych i lokalnych.

4. Sieć w miejscach o silnych zakłóceniach elektromagnetycznych.

Specyfikacje ogólne

Rodzaj kabla	ADSS
Rodzaj włókna	G652D
Aplikacja	Telekomunikacja na duże odległości, LAN w obszarze wysokiego napięcia lub dostęp do sieci telekomunikacyjnej;
Zalecane metody instalacji	System przesyłu energii, dużo obszarów grzmotów i wysoka inerencja elektromagnetyczna
Środowisko	Na wolnym powietrzu
Zakres temperatury	-40 ℃ do 70 ℃

Parametr techniczny światłowodu jednomodowego ITU-T G.652D (B1.3).
Charakterystyka optyczna
Średnica pola trybu (MFD)	1310 nm 1550 nm	9,2±0,4 10,4 ± 0,8	um um
Długość fali odcięcia (λcc)		≤1260	nm
Współczynnik tłumienia	1310 nm 1383 nm 1550 nm	<0,35 <0,35 <0,22	dB/km dB/km dB/km
Utrata zginania makro	φ75mm, 100 okręgów, przy 1550nm	≤0,1	dB
Nierównomierność tłumienia		≤0,05	dB
Współczynnik dyspersji	1288~1339 nm 1271~1360 nm 1550 nm	≤3,5 ≤5,3 ≤18	Ps/(nm.km) Ps/(nm.km) Ps/(nm.km)
Długość fali o zerowej dyspersji		1300~1324	nm
Maksymalne zerowe nachylenie dyspersji		≤0,093	Ps/(nm².km)
Grupowy współczynnik załamania światła (wartość typowa)	1310 nm 1550 nm	1.466 1.467
Charakterystyka geometryczna
Średnica okładziny		125,0 ± 1,0	um
Błąd koncentryczności rdzenia/płaszcza		≤0,8	um
Nieokrągłość okładziny		≤1,0	%
Średnica powłoki		245,0±10	um
Błąd koncentryczności okładziny/powłoki		≤12,0	um
Nieokrągłość powłoki		≤8	%
Średnica kolorowej powłoki		250,0±15	um
Charakterystyka mechaniczna
Curling (promień)		≥4	M
Stres dowodowy		>0,69	Gpa
Siła paska powłoki	Średnia wartość Wartość szczytowa	1,0-5,0 1,3-8,9	N N
Dynamiczny parametr podatności na korozję naprężeniową (n_Dwartość)		≥20

StandardCkolorIuzębienie włókna

NIE.	1	2	3	4	5	6
Kolor	Niebieski	Pomarańczowy	Zielony	brązowy	Łupek	Biały
NIE.	7	8	9	10	11	12
Kolor	Czerwony	Czarny	Żółty	Fioletowy	Różowy	wodny

Projekt kabla

Rzeczy		Opisy
Światłowód (G.652.D)		12F	24F
Luźna rurka	Materiał	PBT (politereftalan butylenu)
	Włókna na tubę	4	4
	Liczby	3	6
Pręt wypełniający	Liczby	3	0
Centralny członek siły	Materiał	FRP (tworzywo sztuczne wzmocnione włóknem szklanym)
Materiał blokujący wodę		Przędza blokująca wodę
Dodatkowy członek siłowy		Przędze aramidowe
Powłoka zewnętrzna	Materiał	Czarny HDPE
	Grubość	Nominalny: 1,6 mm
Nominalna średnica kabla (± 0,3 mm)		10.0
kabel ok.waga (kg/km)		78
Znamionowe naprężenie rozciągające (RTS)		4,5KN
Maksymalne napięcie robocze (40% RTS)		1,8 KN
Codzienny stres (15-25% RTS)		0,675-1,125KN
Dopuszczalna maksymalna rozpiętość		100m
Zmiażdżyć	Krótki czas	2200N/100mm
Obowiązujący zakres temperatur	Operacja	-40℃~+70℃
	Instalacja	-10℃~+50℃
	Przechowywanie i wysyłka	-40℃~+60℃
Promień gięcia	Instalacja	20-krotna średnica kabla
	Operacja	10-krotna średnica kabla

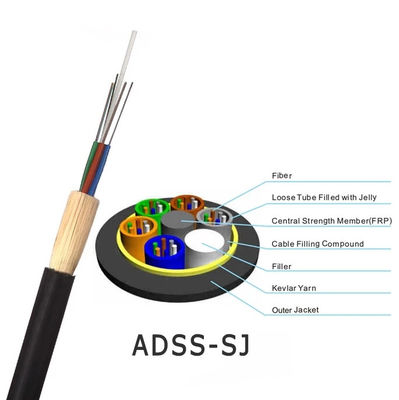

ProduktSstruktura

Czarna osłona PE 100 rozpiętości 48 rdzeni G652D ADSS Dielektryczny kabel światłowodowy 0

KabelSwrzosowiskoMarka

Każdy kabel posiada wyraźnie zaznaczone na zewnętrznej powłoce kabli następujące informacje:
A.Nazwa producenta.
B.Rok producenta
C.Rodzaj kabla i włókna
D.Znak długości (zwykle drukowany na każdym metrze)
mi.Lub jako wymagania klienta.

Czarna osłona PE 100 rozpiętości 48 rdzeni G652D ADSS Dielektryczny kabel światłowodowy 1

Czarna osłona PE 100 rozpiętości 48 rdzeni G652D ADSS Dielektryczny kabel światłowodowy 2

Wystawa

Czarna osłona PE 100 rozpiętości 48 rdzeni G652D ADSS Dielektryczny kabel światłowodowy 3

Certyfikaty

Czarna osłona PE 100 rozpiętości 48 rdzeni G652D ADSS Dielektryczny kabel światłowodowy 4

Czarna osłona PE 100 rozpiętości 48 rdzeni G652D ADSS Dielektryczny kabel światłowodowy 5

Czarna osłona PE 100 rozpiętości 48 rdzeni G652D ADSS Dielektryczny kabel światłowodowy 6

Nasza jakość i obsługa

DONGGUAN TW-SCIE CO., LTD.zobowiązuje się do dostarczania naszym klientom najwyższej jakości produktów i usług w zakresie kabli światłowodowych poprzez:
1. Konsekwentne spotkania dotyczące jakości i wydajności produktu;
2. Terminowe dostarczanie produktów i usług w celu spełnienia wymagań naszych klientów;
3. Zapewnienie, że nasi pracownicy są odpowiednio przeszkoleni, aby mogli lepiej służyć naszym klientom.

CZEKAMY NA WIADOMOŚĆ OD CIEBIE!
