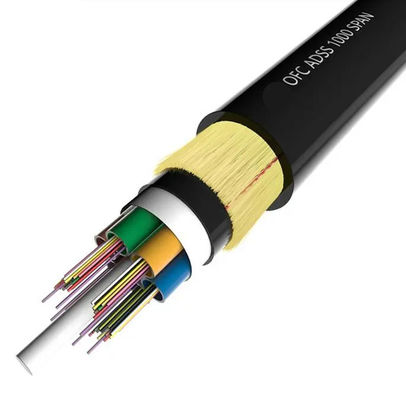

Kabel optyczny z włókna optycznego ADSS o całkowicie dielektrycznym rdzeniu 72
Kabel ADSS jest luźno skręcony. Strukturą kabla optycznego jest obudowa włókna optycznego o długości 250 μm w luźnej rurze wykonanej z tworzywa sztucznego o wysokim module.Rurka jest wypełniona wodoodpornym wypełnieniem. Rurka (i wypełniacz) jest skręcana wokół FRP (plastiku wzmocnionego włóknami) jako niemetaliczny centralny element wytrzymałościowy, tworząc kompaktowe okrągłe rdzeń kabla. Po wypełnieniu rdzenia kabla wypełniaczem.Warstwa zewnętrzna to cienka polietylenowa powłoka wewnętrznaWewnętrzna warstwa przyjmuje warstwę z włókna aramidowego jako element wzmacniający, a zewnętrzna warstwa przyjmuje warstwo PE lub AT (anti-tracking).
Cechy
1Całkowicie podtrzymujący się kabel optyczny, bez metalu w konstrukcji.
2Duża liczba rdzeni światłowodowych, lekka waga, można zainstalować z linią elektryczną, oszczędzając zasoby.
3.Przyjąć materiał z aramidem o wysokiej wytrzymałości na rozciąganie, aby wytrzymać silne napięcie i zapobiec uderzeniom i strzelaninom.
4Mała ekspansja termiczna, zmiana łuku linii kablowej jest niewielka w przypadku dużych zmian temperatury.
5.Dwukrotna warstwa przędzy aramidowej jako element wytrzymałości, spełnia trudne warunki, takie jak obszar wysokich jezior słonych lub linia o przedziale ponad 800 metrów.
6Trzywarstwowa osłona, PE/AT jako płaszcz zewnętrzny.- Nie.
Wnioski
1.Przystosowany do dystrybucji na zewnątrz
2. Sieci w miejscach o wysokiej interferencji elektromagnetycznej
3.Długodystansowa i lokalna komunikacja sieciowa
4.Niski napięcie system przesyłu i dystrybucji
Specyfikacje
| Liczba włókien kablowych |
/ |
2 ~ 30 |
32 ~ 60 |
62~72 |
| Struktura |
/ |
1+5 |
1+5 |
1+6 |
| Styl włókienny |
/ |
G.652D |
| Członek centralnej siły |
materiał |
mm |
FRP |
| Średnia średnica |
1.5 |
1.5 |
2.1 |
| Rurka luźna |
Materiał |
mm |
PBT |
| Średnia średnica |
1.8 |
2.1 |
2.1 |
| Gęstość (średnia) |
0.32 |
0.35 |
0.35 |
| Maksymalny poziom włókien/rury |
6 |
12 |
12 |
| Kolor rur |
Pełna identyfikacja kolorowa |
| Nadmierna długość włókien |
% |
0.7~0.8 |
| Odporność na wodę |
Materiał |
/ |
Żel z kable |
| Wnętrze |
materiał |
mm |
MDPE |
| Wewnętrzna osłona |
00,9 mm |
| Pozostałe elementy wzmacniające |
Materiał |
/ |
Przędza aramidowa |
| Obudowa zewnętrzna |
materiał |
mm |
MDPE |
| Obudowa zewnętrzna |
10,8 mm |
| Średnia średnica kable |
mm |
10.9 |
11.5 |
12.1 |
| Masę kabla (ok. |
kg/km |
95 |
110 |
120 |
| Powierzchnia przejściowa kabla |
mm2 |
93.31 |
103.87 |
114.99 |
| Współczynnik osłabienia ((Max)) |
1310 nm |
dB/km |
0.35 |
| 1550 nm |
0.21 |
| Wskazana wytrzymałość na rozciąganie ((RTS) |
k |
6 |
| Maksymalne dozwolone napięcie (MAT) |
k |
2.5 |
| Średnie roczne napięcie robocze (EDS) |
k |
3.2 |
| Moduł Younga |
kn/mm2 |
7.8 |
| Współczynnik rozszerzenia cieplnego |
10-6°C |
9 |
| Odporność na rozbicie |
Długoterminowe |
N/100 mm |
1100 |
| Krótkoterminowe |
2200 |
| Zezwolenie Radiusz zgięcia |
statyczny |
mm |
15 od OD |
| dynamiczne |
20 od OD |
| Temperatura |
Podczas składania niosów |
°C |
-20~+60 |
| Przechowywanie i transport |
-40~+70 |
| bieganie |
-40~+70 |
| Zakres stosowania |
Odpowiednie dla napięcia poniżej 110 kV, prędkości wiatru poniżej 25 m/s, ocieplenia 5 mm |
| Znaki kablowe |
Nazwa spółki ADSS-××B1-PE-100M DL/T 788-2001 ××××M Rok
(lub na żądanie klienta)
|
Uwaga:Niniejszy arkusz danych może służyć jedynie jako odniesienie, ale nie jako uzupełnienie umowy.

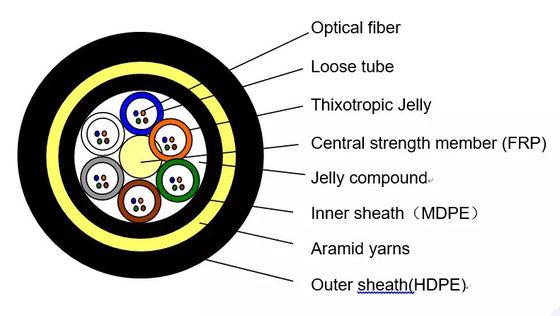

Struktura produktu
