Samonośny kabel światłowodowy ADSS Czarny kolor zewnętrznej osłony Łatwa instalacja
Te jednomodowe kable ADSS 2/4/6/8/12/24/48/96 są odpowiednie do instalacji antenowych na zewnątrz. Lekka opancerzona konstrukcja z komunikatorem Amaid Yarn sprawia, że kabel jednomodowy 2/4/6/8/12/24 /48/96 Rdzeń Kabel światłowodowy ADSS sam grawitacja.
Niniejsza specyfikacja obejmuje wymagania dotyczące całkowicie dielektrycznego samonośnego kabla światłowodowego (ADSS), który ma być dostarczony klientowi do użytku na zewnątrz.
Kabel światłowodowy powinien spełniać wymagania niniejszej specyfikacji i generalnie spełniać najnowsze normy lub je przewyższać:
ITU-T G.650: Definicje i metody testowania liniowych, deterministycznych atrybutów światłowodu i kabla jednomodowego
ITU-T G.652.D: Charakterystyka jednomodowego światłowodu i kabla
IEC 60793-2-50 B1.3: Specyfikacja przekrojowa dla włókien jednomodowych klasy B
Standard IEEE 1222TM, Standard IEEE dla całkowicie dielektrycznego samonośnego kabla światłowodowego
Aplikacje
1. Całkowicie dielektryczny samonośny antenowy kabel światłowodowy, bez metalu, materiał w konstrukcji.
2. Duża liczba rdzeni światłowodowych, lekka waga, może być układana z linią energetyczną, oszczędzając zasoby.
3. Zastosuj materiał aramidowy o wysokiej wytrzymałości na rozciąganie, aby wytrzymać silne napięcie i zapobiec skurczom i strzałom.
4. Mała rozszerzalność cieplna, zmiana łuku linii kablowej jest niewielka, gdy temperatura znacznie się zmienia.
5. podwójny płaszcz, płaszcz zewnętrzny PE / AT.
Specyfikacje
| Rodzaj kabla |
ADSS |
| Rodzaj włókna |
G652D |
| Aplikacja |
Telekomunikacja na duże odległości, LAN w obszarze wysokiego napięcia lub dostęp do sieci telekomunikacyjnej; |
| Zalecane metody instalacji |
System przesyłu energii, dużo obszarów grzmotów i wysoka inerencja elektromagnetyczna |
| Środowisko |
Na wolnym powietrzu |
| Zakres temperatury |
-40 ℃ do 70 ℃ |
| Parametr techniczny światłowodu jednomodowego ITU-T G.652D (B1.3). |
| Charakterystyka optyczna |
|
|
|
| Średnica pola trybu (MFD) |
1310 nm
1550nm
|
9,2±0,4
10,4 ± 0,8
|
um
um
|
| Długość fali odcięcia (λcc) |
|
≤1260 |
nm |
| Współczynnik tłumienia |
1310 nm
1383 nm
1550nm
|
<0,35
<0,35
<0,22
|
dB/km
dB/km
dB/km
|
| Utrata zginania makro |
φ75mm, 100 okręgów, przy 1550nm |
≤0,1 |
dB |
| Nierównomierność tłumienia |
|
≤0,05 |
dB |
| Współczynnik dyspersji |
1288~1339 nm
1271~1360 nm
1550nm
|
≤3,5
≤5,3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Długość fali o zerowej dyspersji |
|
1300~1324 |
nm |
| Maksymalne zerowe nachylenie dyspersji |
|
≤0,093 |
Ps/(nm2.km) |
| Grupowy współczynnik załamania światła (wartość typowa) |
1310 nm
1550nm
|
1.466
1.467
|
|
| Charakterystyka geometryczna |
|
|
|
| Średnica okładziny |
|
125,0 ± 1,0 |
um |
| Błąd koncentryczności rdzenia/płaszcza |
|
≤0,8 |
um |
| Nieokrągłość okładziny |
|
≤1,0 |
% |
| Średnica powłoki |
|
245,0±10 |
um |
| Błąd koncentryczności okładziny/powłoki |
|
≤12,0 |
um |
| Nieokrągłość powłoki |
|
≤8 |
% |
| Średnica kolorowej powłoki |
|
250,0±15 |
um |
| Charakterystyka mechaniczna |
|
|
|
| Curling (promień) |
|
≥4 |
M |
| Stres dowodowy |
|
>0,69 |
Gpa |
| Siła paska powłoki |
Średnia wartość
Wartość szczytowa
|
1,0-5,0
1,3-8,9
|
N
N
|
| Dynamiczny parametr podatności na korozję naprężeniową (nDwartość) |
|
≥20 |
|

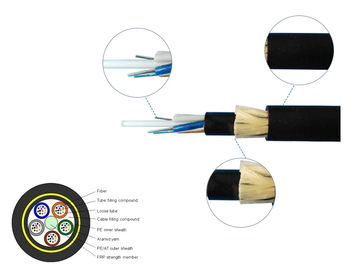

KabelDpodpisać
| Rzeczy |
Opisy |
| Światłowód (G.652.D) |
12F |
24F |
| Luźna rurka |
Materiał |
PBT (politereftalan butylenu) |
| Włókna na tubę |
4 |
4 |
| Liczby |
3 |
6 |
| Pręt wypełniający |
Liczby |
3 |
0 |
| Centralny członek siły |
Materiał |
FRP (tworzywo sztuczne wzmocnione włóknem szklanym) |
| Materiał blokujący wodę |
Przędza blokująca wodę |
| Dodatkowy członek siłowy |
Przędze aramidowe |
| Powłoka zewnętrzna |
Materiał |
Czarny HDPE |
| Grubość |
Nominalny: 1,6 mm |
| Nominalna średnica kabla (± 0,3 mm) |
10.0 |
| kabel ok.waga (kg/km) |
78 |
| Znamionowe naprężenie rozciągające (RTS) |
4,5KN |
| Maksymalne napięcie robocze (40% RTS) |
1,8 KN |
| Codzienny stres (15-25% RTS) |
0,675-1,125KN |
| Dopuszczalna maksymalna rozpiętość |
100m |
| Zmiażdżyć |
Krótki czas |
2200N/100mm |
| Obowiązujący zakres temperatur |
Operacja |
-40℃~+70℃ |
| Instalacja |
-10℃~+50℃ |
| Przechowywanie i wysyłka |
-40℃~+60℃ |
| Promień gięcia |
Instalacja |
20-krotna średnica kabla |
| Operacja |
10-krotna średnica kabla |
Wydajność kabla
| Przedmiot |
Testowanie |
Metoda badania |
Wynik testu |
| 1 |
Wytrzymałość na rozciąganie
IEC 60794-1-E1
|
Obciążenie rozciągające: 1500N
Czas: 1 min
Długość kabla: ≥50m
|
Zmiana strat ≤0,1dB przy 1550nm
Brak zerwania włókna i uszkodzenia osłony
|
| 2 |
Uderzenie
IEC 60794-1-E4
|
Wysokość: 1m
Waga: 1 kg
Miejsce uderzenia: ≥5
Cykl uderzenia: co najmniej 3 cykle na miejsce
|
Zmiana strat ≤0,1dB przy 1550nm
Brak zerwania włókna i uszkodzenia osłony
|
| 3 |
Powtarzające się zginanie
IEC 60794-1-E6
|
Średnica gięcia: 25X zewnętrzna średnica kabla
Zastosowane obciążenie: 25 kg
Cykl gięcia: 30 razy
Szybkość gięcia: 1 cykl na 2s
|
Zmiana strat ≤0,1dB przy 1550nm
Brak zerwania włókna i uszkodzenia osłony
|
| 4 |
Skręcenie
IEC 60794-1-E7
|
Długość skręcania: 1m
Zastosowane obciążenie: 25 kg
Kąt skręcenia: ±90 lub +180
Cykl skrętu: ≥10 razy
|
Zmiana strat ≤0,1dB przy 1550nm
Brak zerwania włókna i uszkodzenia osłony
|
| 5 |
Penetracja wody
IEC 60794-1-F5B
|
Wysokość wody: 1m
Długość kabla: 3m
Utrzymywanie czasu: 24 godziny
|
Woda nie wyciekała z przeciwnego końca kabla |
| 6 |
Temperatura
IEC 60794-1-F1
|
Krok temperatury: +20°C->-40°C°C >+70°C->+20°C
Utrzymywanie czasu: 24 godziny na każdy krok
Cykl: 2 razy
|
Zmiana strat ≤0,1dB przy 1550nm
Brak zerwania włókna i uszkodzenia osłony
|
| 7 |
Przepływ złożony
IEC 60794-1-E14
|
Długość próbki: 30 cm
Temperatura: 70 ℃ ± 2 ℃
Utrzymywanie czasu: 24 godziny
|
Brak przepływu złożonego
|
Oznaczenie osłony kabla
Każdy kabel posiada następujące informacje wyraźnie zaznaczone na płaszczu zewnętrznym kabli:
A.Nazwa producenta.
B.Rok producenta
C.Rodzaj kabla i włókna
D.Znak długości (zwykle drukowany na każdym metrze)
mi.Lub jako wymagania klienta.
Kabel dostarczany jest w długościach określonych w PI lub na zamówienie.Każda długość zostanie wysłana na osobnym bezzwrotnym drewnianym bębnie.Minimalna średnica lufy bębna nie będzie mniejsza niż 30-krotna średnica liny.
Kabel na każdej szpuli będzie w całości owinięty folią termiczną, która jest przymocowana do kabla za pomocą pasków opakowaniowych.Ta chusta jest wielokrotnego użytku i zapewnia doskonałą ochronę termiczną i UV.
Końcówki kabli będą zabezpieczone plastikowymi zaślepkami zabezpieczającymi przed wnikaniem wody.Końce będą łatwo dostępne do testowania.Końcowy raport z testu kontrolnego z danymi dotyczącymi tłumienia dla każdego włókna jest dołączony wewnątrz bębna.
