Struktura kabli

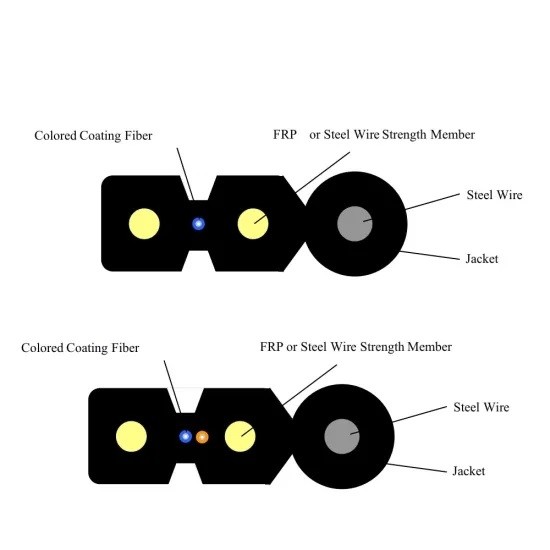

Projekt przekroju poprzecznego jest typu bow-tie i składa się z dwóch równoległych drutów stalowych jako elementów wytrzymałościowych, z elastycznym włóknem G657A1 w środku.Powierzchnia zewnętrzna może być wykonana z materiału PE lub LSZH, a posłańcem jest 1,0 mm stalowy drut.

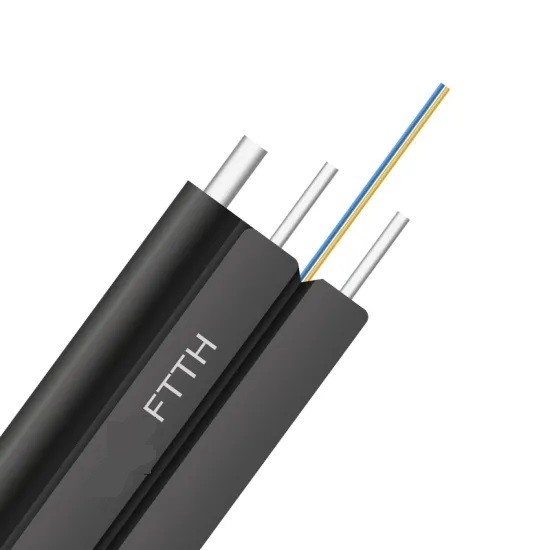

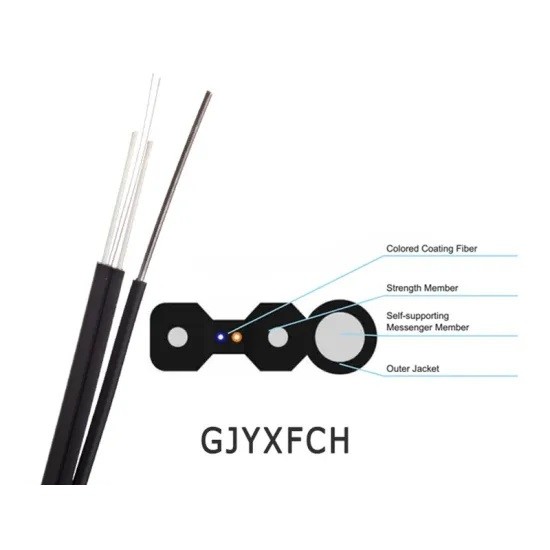

Konstrukcja produktu
Włókna
250 μm włókna barwnych
Włókno szklane wzmocnione tworzywem sztucznym (FRP) lub drutem stalowym.
Członek samodzielnie utrzymywany
Drut stalowy
Włóczniaki
LSZH odporny na promieniowanie UV i ogień
Cechy
Kompaktny, miękki, elastyczny, łatwy w montażu.
Wnioski
Kabel ten jest powszechnie stosowany jako kabel dostępowy w sieciach pomieszczeń klientów zewnętrznych do wewnętrznych.w szczególności do kabli do dostępu powietrznego w pomieszczeniach wewnętrznych lub zewnętrznych.
Charakterystyka optyczna
| Rodzaj włókna |
Zmniejszenie |
Przesyłka przepustowa |
Skuteczna pasma przenośna |
Długość połączenia Ethernet 10 GB/S |
Min promienie zgięcia |
| Warunki |
1310/1550 nm |
850/1300 nm |
850/1300 nm |
850 nm |
850 nm |
|
| Jednostka |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
| G652D |
0.36/0.22 |
|
|
|
|
16 |
| G657A1 |
0.36/0.22 |
|
|
|
|
10 |
| G657A2 |
0.36/0.22 |
|
|
|
|
7.5 |
| 50/125 |
|
3.0/1.0 |
≥ 500/500 |
|
|
30 |
| 62.2/125 |
|
3.0/1.0 |
≥200/500 |
|
|
30 |
| OM3 |
|
3.0/1.0 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
30 |
| OM4 |
|
3.0/1.0 |
≥ 3500/500 |
≥ 4700 |
≥ 550 |
30 |
| B1-OM3 |
|
3.0/1.0 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
7.5 |
| B1-OM4 |
|
3.0/1.0 |
≥ 3500/500 |
≥ 4700 |
≥ 550 |
7.5 |
Struktura i specyfikacje techniczne
| Liczba włókien |
Średnica kabla
(mm)
|
Waga kabla
(kg/km)
|
Wytrzymałość na rozciąganie
(N/100 mm)
|
Odporność na złamanie
(N/100 mm)
|
| Krótkoterminowe |
Długoterminowe |
Krótkoterminowe |
Długoterminowe |
| 1-4 |
5.2*2.0 |
18 |
600 |
300 |
2200 |
1000 |
| 6-12 |
3.0*9.0 |
27 |
1200 |
600 |
1100 |
500 |
Uwaga:
Niniejszy arkusz danych jest do celów odniesienia, prosimy o kontakt w celu uzyskania dalszych informacji.
Rdzeń kabla składa się z kolorowych włókien powłokowych o średnicy 250 μm.
Właściwości rozciągające i kruszące kabla odpowiadają wartościom określonym w tabeli, gdy wykorzystuje się elementy FRP i stali.
