GJXFH FTTH
Kabel wewnętrzny Simplex, wielordzeniowy, jednomodowy kabel telekomunikacyjny, kabel sieciowy LAN

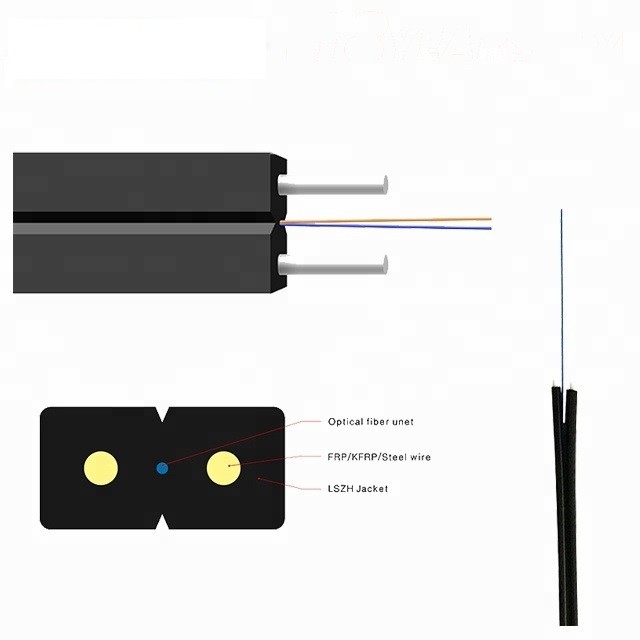

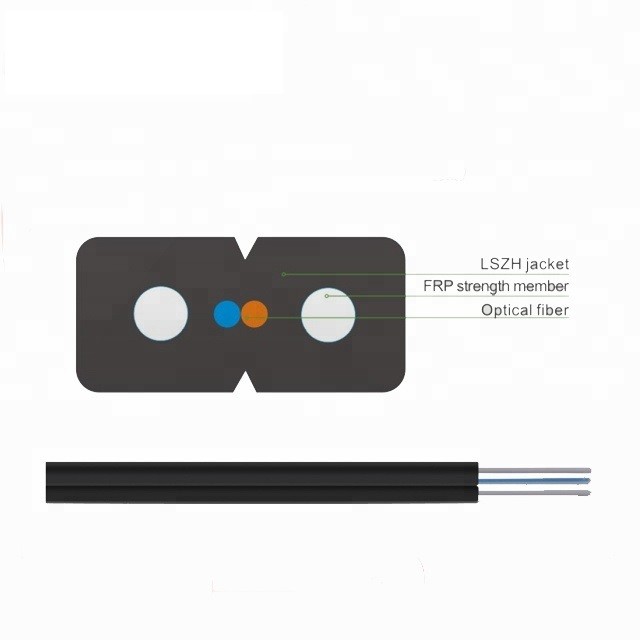

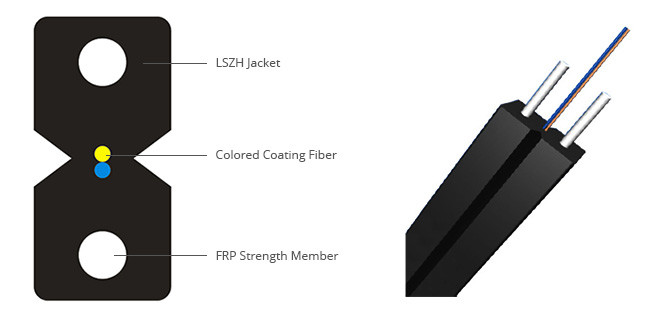

Kolorowe włókno powłoki 250um jest umieszczone pośrodku.Umieszczono dwa równoległe tworzywa sztuczne wzmocnione włóknem (FRP)po obu stronach.Kabel zakończony jest czarnym lub kolorowym płaszczem LSZH odpornym na promieniowanie UV i płomienie.
Struktura:
- Konstrukcja przekroju poprzecznego typu muszka
- dwa równoległe druty FRP jako element wytrzymałościowy
- Wytrzymałe włókno G657A1/A2 flex w środku
- Płaszcz zewnętrzny PE lub LSZH
Funkcja:
- Dobra odporność na promieniowanie UV i płomienie.
- Płaska konstrukcja typu dziobowego.
- Kompaktowy, miękki, elastyczny, łatwy w instalacji.
1. Specjalny światłowód odporny na zginanie, zapewniający większą przepustowość i zwiększający wydajność transmisji sieciowej;
2. Dwa równoległe wzmocnienia FRP sprawiają, że kabel optyczny ma dobrą odporność na nacisk i chroni światłowód;
3. Kabel optyczny ma prostą konstrukcję, niewielką wagę i dużą praktyczność;
4. Unikalna konstrukcja rowka, łatwa do obierania, łatwa do podłączenia, uproszczona instalacja i konserwacja;
5. Niskodymna, bezhalogenowa, ognioodporna osłona z polietylenu lub ognioodporna osłona z PVC, ochrona środowiska.
6. Może być dopasowany do różnych złączy na miejscu, może być na miejscu.
7. Ze względu na swoją miękkość i lekkość kabel w osłonie jest szeroko stosowany w sieci dostępowej;naukowa nazwa kabla w osłonie polega na tym, że sieć dostępowa wykorzystuje motyla do wprowadzenia kabla optycznego;ponieważ jego kształt jest motylem, jest również nazywany motylem Kabel optyczny, 8-kształtny kabel optyczny.
Specyfikacja:
Ogólne dane techniczne
| Rodzaj kabla |
FTTH (kabel upuszczający) |
| Typ włókna |
SM G657A1/ SM G657A2 |
| Podanie |
FTTH, LAN |
| Zalecane metody instalacji |
Antenowy |
| Środowisko |
Wnętrz |
| Zakres temperatury |
-40 do 70 ℃ |
Specyfikacje włókien
| Styl włókien |
Jednostka |
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
| stan: schorzenie |
Nm |
1310/1550 |
1310/1550 |
1310/1550 |
| osłabienie |
dB/km |
≤0,36/0,23 |
≤0,35/0,21 |
≤0,35/0,21 |
| Dyspersja |
1310nm |
Ps/(nm*km) |
≤18 |
≤18 |
≤18 |
| 1550nm |
Ps/(nm*km) |
≤22 |
≤22 |
≤22 |
| Długość fali zerowej dyspersji |
Nm |
1312±10 |
1312±10 |
1300-1324 |
| Nachylenie zerowej dyspersji |
ps/(nm²×Km) |
≤0,091 |
≤0,090 |
≤0,092 |
| Maksymalne pojedyncze światłowód PMD |
[ps/√km] |
≤0,2 |
≤0,2 |
≤0,2 |
| Wartość łącza projektu PMD |
ps/(nm²×Km) |
≤0,08 |
≤0,08 |
≤0,08 |
| Długość fali odcięcia światłowodu λc |
Nm |
≧1180,≤1330 |
≧1180,≤1330 |
≧1180,≤1330 |
| Długość fali odcięcia kabla λcc |
Nm |
≤1260 |
..... |
..... |
| MFD |
1310nm |
hmm |
9,2±0,4 |
9,0±0,4 |
9,8±0,4 |
| 1550nm |
hmm |
10,4±0,8 |
10,1 ± 0,5 |
9,8 ± 0,5 |
| Krok (średnia pomiaru dwukierunkowego) |
dB |
≤0,05 |
≤0,05 |
≤0,05 |
| Nieprawidłowości na długości włókien i nieciągłości punktowej |
dB |
≤0,05 |
≤0,05 |
≤0,05 |
| Różnica współczynnika rozproszenia wstecznego |
dB/km |
≤0,03 |
≤0,03 |
≤0,03 |
| Jednorodność tłumienia |
dB/km |
≤0,01 |
≤0,01 |
≤0,01 |
| Średnica okładziny |
hmm |
125,0±0,1 |
124,8±0,1 |
124,8±0,1 |
| Nieokrągłość okładziny |
% |
≤1,0 |
≤0,7 |
≤0,7 |
| Średnica powłoki |
hmm |
242±7 |
242±7 |
242±7 |
| Błąd koncentryczności powłoki/zięba |
hmm |
≤12,0 |
≤12,0 |
≤12,0 |
| Powłoka nie okrągła |
% |
≤6,0 |
≤6,0 |
≤6,0 |
| Błąd koncentryczności rdzenia/okładziny |
hmm |
≤0,6 |
≤0,5 |
≤0,5 |
| Zawijanie (promień) |
hmm |
≥4 |
≥4 |
≥4 |
Standardowa identyfikacja kolorów włókien
| Nie. |
1 |
2 |
3 |
4 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Projekt kabla
| Przedmiot |
Opis |
| Model nr |
GJXH/GJFXH |
| 1. Liczba włókien |
1 rdzeń, 2 rdzeń, 4 rdzeń |
| 2. Średnica kabla |
3.0*2.0mm |
| 3. Waga kabla |
11,5 kg/9,5 kg |
| 4. Siła członka |
|
| -Materiał |
Stal/FRP |
| -Średnica |
0,45 mm |
| 5. Powłoka zewnętrzna |
|
| -Materiał |
LSZH (czarny/biały) |
| 6. Znakowanie płaszcza |
|
| -Rodzaj oznakowania |
Druk laserowy |
Siła Członka
Element wzmacniający wykonany jest ze stali lub FRP.Zapewnia rozciąganie kabla.
osłona chroni kabel przed wnikaniem wody.
Zewnętrzna kurtka
Powłoka LSZH jest wytłaczana na włóknie.
Oznaczenie osłony kabla
Każdy kabel posiada następujące informacje wyraźnie zaznaczone na zewnętrznej powłoce kabli:
a.Nazwa producenta.
b.Rok producenta
C.Rodzaj kabla i włókna
D.Oznaczenie długości (zwykłe drukowanie na każdym metrze)
mi.Lub jako wymagania klienta.
Podanie:
1. Używany do okablowania wewnętrznego, użytkownicy końcowi bezpośrednio używają kabli;
2. Stosowany do wprowadzania kabli optycznych w budynkach;
Do okablowania wewnętrznego użytkowników w FTTH.
