GYXTW
CKabel światłowodowy z luźną tubą

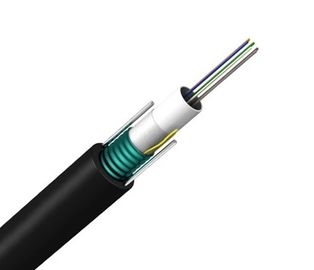

Włókna są umieszczone w luźnej tubie wypełnionej wodoodporną masą wypełniającą.Dwa równoległe okrągłe stalowe druty są umieszczone po obu stronach wewnętrznej osłony PE, na zewnątrz centralnej luźnej tuby jest owinięta systemem blokującym wodę, falista stalowa taśma jest laminowana po obu stronach i połączona z zewnętrznym płaszczem PE.
Funkcja:
1. Podwójny drut jako element naprężający zapewnia doskonałą wydajność naprężeń
2. Doskonała wydajność mechaniczna
3. Łatwy w instalacji i obsłudze
4. Mała średnica zewnętrzna, lekka, szczelna konstrukcja, doskonałe właściwości gięcia
5. Dobre właściwości wodoodporne
Specyfikacja:
Charakterystyka optyczna
| Typ włókna |
G.652 |
G.655 |
50/125^m |
62,5/125^m |
|
Osłabienie
(+20X)
|
850 nm |
|
|
<3,0 dB/km |
<3,3 dB/km |
| 1300 nm |
|
|
<1,0 dB/km |
<1,0 dB/km |
| 1310 nm |
<0,36 dB/km |
<0,40 dB/km |
|
|
| 1550 nm |
<0,22 dB/km |
<0,23 dB/km |
|
|
| Przepustowość łącza |
850 nm |
|
|
>500 MHz-km |
>200 MHz-km |
| 1300 nm |
|
|
>500 MHz-km |
>500 MHz-km |
| Apertura numeryczna |
|
|
0,200±0,015 Nie dotyczy |
0,275±0,015 Nie dotyczy |
| Długość fali odcięcia kabla cc |
<1260 nm |
<1450 nm |
|
|
Struktura i specyfikacje techniczne
| Liczba włókien |
Średnica nominalna
(mm)
|
Waga nominalna
(kg/km)
|
Dopuszczalne obciążenie rozciągające
(N)
|
Dopuszczalna odporność na zgniatanie
(N/100mm) |
| Krótkoterminowe |
Długoterminowy |
Krótkoterminowe |
Długoterminowy |
| 2~12 |
7,8 |
60 |
1500 |
600 |
1500 |
600 |
| 14~24 |
8,5 |
85 |
1500 |
600 |
1500 |
600 |
Uwaga: ten arkusz danych może być jedynie odniesieniem, ale nie uzupełnieniem umowy.Prosimy o kontakt z naszymi handlowcami w sprawie
bardziej szczegółowe informacje.
Podanie:
Antena i kanał
Produkty powiązane:
Nasza firma:
Specjalizujemy się w produkcji szerokiej gamy kabli optycznych, w tym kabli antenowych i kanałowych, kabli zakopanych, kabli światłowodowych pod wodą, kabli światłowodowych polowych, ADSS, OPGW, kabli FTTH Drop, patchcordów, pigtaili i optycznych urządzeń pasywnych itp. Są produkowane zgodnie z międzynarodowymi standardami jakości lub konstrukcji kompozytowej zgodnie ze specyfikacją klienta, w razie potrzeby obejmując również inne usługi.
Zaangażowanie w jakość
Jakość naszych produktów jest niezmiennie wysoka.Każdy bęben kabla jest dokładnie testowany zgodnie z rygorystycznymi kryteriami.W rezultacie nasze kable nie tylko spełniają, ale przez większość czasu przekraczają standardy branżowe.Jesteśmy całkowicie zaangażowani w jakość, aby ściśle przestrzegać pojawiających się standardów i ciągle zmieniających się technologii w komunikacji danych.
Produkujemy i testujemy kabel zgodny z następującymi standardami
| Wydajność mechaniczna |
| Maksymalna wydajność napinania |
IEC 60794-1-2-E |
| Maks.Napięcie operacyjne |
IEC 60794-1-2-E1 |
| Test na zgniatanie |
IEC 6079-1-2-E3 |
| Test udarności |
IEC 60794-1-2-E4 |
| Wielokrotne zginanie |
IEC 60794-1-2-E6 |
| Test skręcania |
IEC 60794-1-2-E7 |
| Zgięcie kabla |
IEC 60794-1-2-E11A |
| Współczynnik tłumienia |
ITU-T G.652 |
| Test strukturalny |
IEC-60793-1-20 |
| Efektywność środowiskowa |
| Cykliczność temperatury |
IEC 60794-1-2-F1 |
| Penetracja wody |
IEC 60794-1-2-F5B |
| Przepływ mieszanki do napełniania |
IEC 60794-1-E14 |
