GYFTY
Luźna rura, nieopancerzony, nieopancerzony 2-144 rdzeń Zewnętrzny kabel światłowodowy do komunikacji napowietrznej i kanałowej
Struktura:

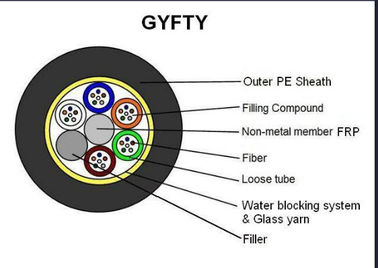

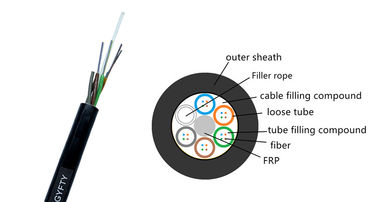

Struktura kabla optycznego GYFTY polega na tym, że światłowód 250μm jest osłonięty luźną tubą wykonaną z materiału o wysokim module, a luźna tuba jest wypełniona wodoodpornym związkiem.
Środek rdzenia kabla jest wykonany z tworzywa sztucznego wzmocnionego włóknem szklanym (FRP).Luźna rura (i lina wypełniająca) jest owinięta wokół centralnego rdzenia wzmacniającego, tworząc zwarty i okrągły rdzeń kabla.Szczeliny w rdzeniu kabla są wypełnione wypełniaczami blokującymi wodę.Warstwa wewnętrznej osłony z polietylenu jest wytłaczana na zewnątrz rdzenia kabla, tworząc kabel.
● Luźna tuba chroni raz powlekane światłowód
● Luźna rura jest skręcona wokół wzmocnienia
● Wzmocnienie znajduje się pośrodku kabla optycznego
Funkcja:
● Zastosuj technologię dwukierunkowego skręcania warstw „SZ”
● Napełnianie maścią blokującą wodę krok po kroku, blokowanie wody w całym odcinku
● Pasy stalowe (aluminiowe) mają niezawodne wiązanie, wysoką wytrzymałość i nie pękają po skręceniu
● Stabilna kontrola długości włókien
● Po uformowaniu kabla dodatkowe tłumienie światłowodu jest prawie zerowe, a wartość dyspersji nie zmienia się
● Doskonała wydajność środowiskowa, odpowiedni zakres temperatur wynosi -10 ℃ ~ + 70 ℃
Specyfikacja:
Ogólne dane techniczne
| Rodzaj kabla |
GYFTY |
| Typ włókna |
G652D |
| Podanie |
Komunikacja na duże odległości, LAN |
| Zalecane metody instalacji |
Antenowy |
| Środowisko |
Na wolnym powietrzu |
| Zakres temperatury |
-40 ℃ do 70 ℃ |
2,2 Specyfikacje włókien
| Parametry techniczne światłowodu jednomodowego ITU-T G.652D (B1.3) |
| Charakterystyka optyczna |
|
|
|
| Średnica pola trybu (MFD) |
1310nm
1550nm
|
9,2±0,4
10,4±0,8
|
µm
µm
|
| Długość fali odcięcia (λcc) |
|
≤1260 |
Nm |
| Współczynnik tłumienia |
1310nm
1383 nm
1550nm
|
＜0.35
＜0.35
＜0.22
|
dB/km
dB/km
dB/km
|
| Straty makro zginania |
φ75mm, 100 okręgów, przy 1550nm |
≤0,1 |
dB |
| Nierównomierność tłumienia |
|
≤0,05 |
dB |
| Współczynnik dyspersji |
1288~1339nm
1271~1360nm
1550nm
|
≤3,5
≤5,3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Długość fali zerowej dyspersji |
|
1300~1324 |
Nm |
| Maksymalne nachylenie zerowej dyspersji |
|
≤0,093 |
Ps/(nm2.km) |
| Grupowy indeks refrakcji (wartość typowa) |
1310nm
1550nm
|
1.466
1.467
|
|
| Charakterystyka geometryczna |
|
|
|
| Średnica okładziny |
|
125,0±1,0 |
µm |
| Błąd koncentryczności rdzenia/okładziny |
|
≤0,8 |
µm |
| Nieokrągłość okładziny |
|
≤1,0 |
% |
| Średnica powłoki |
|
245,0±10 |
µm |
| Błąd koncentryczności okładziny/powłoki |
|
≤12,0 |
µm |
| Nieokrągłość powłoki |
|
≤8 |
% |
| Średnica kolorowej powłoki |
|
250,0±15 |
µm |
| Charakterystyka mechaniczna |
|
|
|
| Curling (promień) |
|
≥4 |
m |
| Dowód stresu |
|
＞0,69 |
Gpa |
| Siła paska powlekającego |
Średnia wartość
Wartość szczytowa
|
1,0-5,0
1,3-8,9
|
n
n
|
| Parametr podatności na korozję naprężeniową dynamiczną (nD wartość) |
|
≥20 |
|
Podanie:
Nadaje się do układania napowietrznego, rurociągowego, bezpośredniego zakopania i innych metod układania
