GYTY53
Komunikacja zewnętrzna Wielkordzeniowa konstrukcja Kanałowy kabel światłowodowy z pojedynczym opancerzonym kablem światłowodowym Anti-Ant
Konstrukcja:

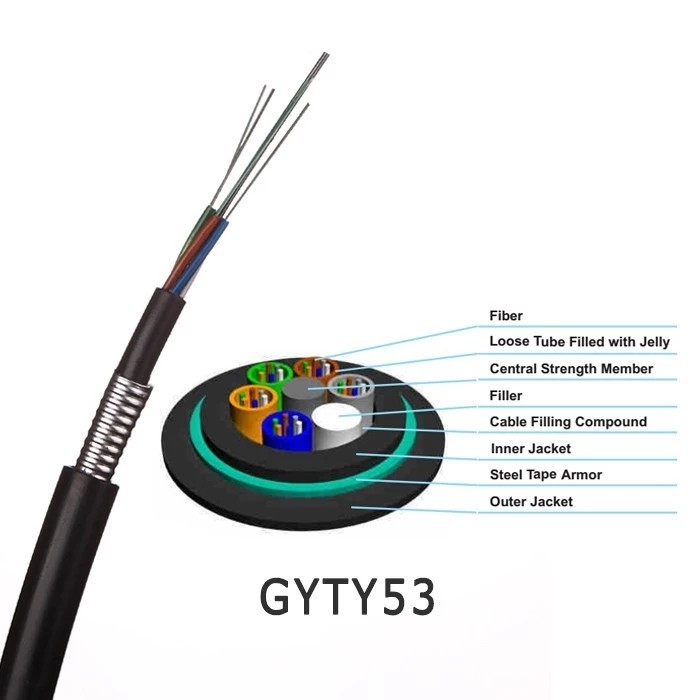

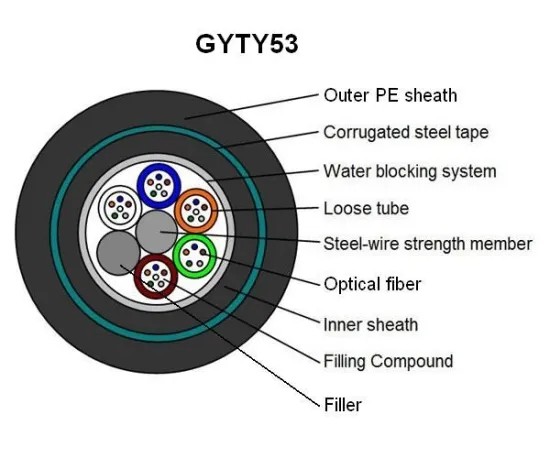

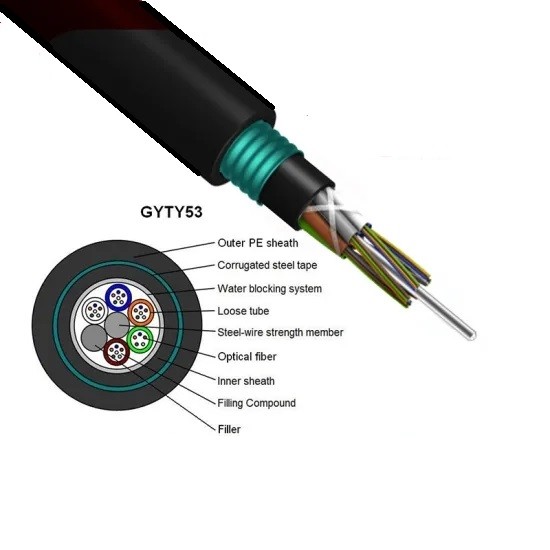

Struktura kabla optycznego GYTY53 polega na tym, że światłowód 250μm jest osłonięty luźną tubą wykonaną z materiału o wysokim module, a luźna tuba jest wypełniona wodoodpornym związkiem.Środek rdzenia kabla stanowi rdzeń wzmocniony metalem.W przypadku niektórych kabli światłowodowych warstwa polietylenu (PE) musi być wytłoczona na zewnątrz rdzenia wzmocnionego metalem.Luźna rura (i lina wypełniająca) jest owinięta wokół centralnego rdzenia wzmacniającego, tworząc zwarty i okrągły rdzeń kabla, a szczeliny w rdzeniu kabla są wypełnione wypełniaczami blokującymi wodę.Warstwa wewnętrznego płaszcza z polietylenu.Dwustronna taśma stalowa powlekana tworzywem sztucznym (PSP) jest owijana wzdłużnie, a następnie wytłaczana z osłoną polietylenową w celu utworzenia kabli.
Funkcja:
● Przyjęcie technologii dwukierunkowego skręcania warstw „SZ”
● Napełnianie maścią blokującą wodę krok po kroku, blokowanie wody w całej sekcji
● Stalowy (aluminiowy) pasek ma niezawodne połączenie z krawędzią, wysoką wytrzymałość i nie pęka po skręceniu
● Stabilna kontrola naddatków włókien
● Po uformowaniu kabla dodatkowe tłumienie światłowodu jest prawie zerowe, a wartość dyspersji nie zmienia się
● Doskonała wydajność środowiskowa, odpowiedni zakres temperatur wynosi -10 ℃ ~ + 70 ℃
Specyfikacja:
| Liczba włókien |
Średnica nominalna (mm) |
Masa nominalna (kg/km) |
Maksymalna liczba włókien na tubę |
Maksymalna liczba (tuby+wypełniacze) |
Dopuszczalne obciążenie rozciągające (N) |
Dopuszczalne zmiażdżenie
Opór
(N/100mm)
|
| Krótkoterminowe |
Długoterminowy |
Krótkoterminowe |
Długoterminowy |
| 2~36 |
13.2 |
197 |
6 |
5 |
3000 |
1000 |
3000 |
1000 |
| 38~72 |
13,8 |
217 |
8 |
6 |
3000 |
1000 |
3000 |
1000 |
| 74~96 |
14,6 |
262 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
| 98~120 |
16,0 |
302 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
| 122~144 |
17,6 |
347 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
| >144 |
Dostępne na życzenie klienta |
Notatka:
1. W przypadku kabla ognioodpornego płaszcz zewnętrzny może być wykonany z materiału bezhalogenowego o niskim zadymieniu (LSZH), typu GYTZS.
2. Na życzenie klienta mogą być oferowane kable z podłużnym paskiem koloru na zewnętrznej powłoce.Więcej szczegółów można znaleźć w serii GYTA.
3. Specjalna konstrukcja kabla może być zaprojektowana i wyprodukowana na życzenie klienta.
Specyfikacje włókien
| Parametry techniczne światłowodu jednomodowego ITU-T G.652D (B1.3) |
| Charakterystyka |
Warunki |
Określone wartości |
Jednostki |
| Charakterystyka optyczna |
|
|
|
| Średnica pola trybu (MFD) |
1310nm
1550nm
|
9,2±0,4
10,4±0,8
|
µm
µm
|
| Długość fali odcięcia (λcc) |
|
≤1260 |
Nm |
| Współczynnik tłumienia |
1310nm
1383 nm
1550nm
|
＜0.35
＜0.35
＜0.22
|
dB/km
dB/km
dB/km
|
| Straty makro zginania |
φ75mm, 100 okręgów, przy 1550nm |
≤0,1 |
dB |
| Nierównomierność tłumienia |
|
≤0,05 |
dB |
| Współczynnik dyspersji |
1288~1339nm
1271~1360nm
1550nm
|
≤3,5
≤5,3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Długość fali zerowej dyspersji |
|
1300~1324 |
Nm |
| Maksymalne nachylenie zerowej dyspersji |
|
≤0,093 |
Ps/(nm2.km) |
| Grupowy indeks refrakcji (wartość typowa) |
1310nm
1550nm
|
1.466
1.467
|
|
| Charakterystyka geometryczna |
|
|
|
| Średnica okładziny |
|
125,0±1,0 |
µm |
| Błąd koncentryczności rdzenia/okładziny |
|
≤0,8 |
µm |
| Nieokrągłość okładziny |
|
≤1,0 |
% |
| Średnica powłoki |
|
245,0±10 |
µm |
| Błąd koncentryczności okładziny/powłoki |
|
≤12,0 |
µm |
| Nieokrągłość powłoki |
|
≤8 |
% |
| Średnica kolorowej powłoki |
|
250,0±15 |
µm |
| Charakterystyka mechaniczna |
|
|
|
| Curling (promień) |
|
≥4 |
m |
| Dowód stresu |
|
＞0,69 |
Gpa |
| Siła paska powlekającego |
Średnia wartość
Wartość szczytowa
|
1,0-5,0
1,3-8,9
|
n
n
|
| Parametr podatności na korozję naprężeniową dynamiczną (nD wartość) |
|
≥20 |
|
Produkujemy i testujemy kabel zgodny z następującymi standardami
| Wydajność mechaniczna |
| Maksymalna wydajność napinania |
IEC 60794-1-2-E |
| Maks.Napięcie operacyjne |
IEC 60794-1-2-E1 |
| Test na zgniatanie |
IEC 6079 –1-2-E3 |
| Test udarności |
IEC 60794-1-2-E4 |
| Wielokrotne zginanie |
IEC 60794-1-2-E6 |
| Test skręcania |
IEC 60794-1-2-E7 |
| Zgięcie kabla |
IEC 60794-1-2-E11A |
| Współczynnik tłumienia |
ITU-T G.652 |
| Test strukturalny |
IEC-60793-1-20 |
| Efektywność środowiskowa |
| Cykliczność temperatury |
IEC 60794-1-2-F1 |
| Penetracja wody |
IEC 60794–1–2-F5B |
| Przepływ mieszanki do napełniania |
IEC 60794-1-E14
|
Kabel Ckruszec
Luźne tuby są owinięte wokół centralnego elementu wzmacniającego przy użyciu SZ.Skręt SZ owija rury w jednym kierunku przez kilka zwojów, a następnie w drugim kierunku.
Centralny Strend mniedopałek
Środkowy element wzmacniający jest wykonany ze stali. Zapewnia on linowi zarówno wytrzymałość na rozciąganie, jak i wyboczenie.
Luźna tuba
Włókna optyczne są umieszczone w tubie wypełnionej galaretką.Rura jest produkowana ze standardowego PBT.Jest pokolorowany w celu łatwej identyfikacji według schematu przedstawionego powyżej.
Woda bzamykający Materiał
Mieszanka wypełniająca, materiał blokujący wodę pomiędzy luźną tubą a wewnętrzną powłoką chroni kabel przed wnikaniem wody.
Zbroja
Falista taśma stalowa zapewnia dodatkową wytrzymałość na ściskanie kabla, maksymalną odporność na zgniatanie, ochronę przed gryzoniami i kuloodporność.
Zewnętrzna kurtka
Czarny płaszcz z polietylenu o wysokiej gęstości jest wytłaczany na rdzeniu kabla i pancerza z falistej taśmy stalowej jako osłony.
Kabel Swrzosowisko marking
Każdy kabel posiada następujące informacje wyraźnie zaznaczone na zewnętrznej powłoce kabli:
a.Nazwa producenta.
b.Rok producenta
C.Rodzaj kabla i włókna
D.Oznaczenie długości (zwykłe drukowanie na każdym metrze)
mi.Lub jako wymagania klienta.
Podanie:
Nadaje się do układania napowietrznego, rurociągowego, bezpośredniego zakopania i innych metod układania
