GYTS Telekomunikacja Taśma stalowa Pancerna Rurociąg luźny
GYTS Kabel światłowodowy zewnętrzny
Konstrukcja

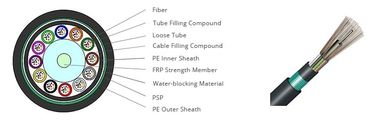

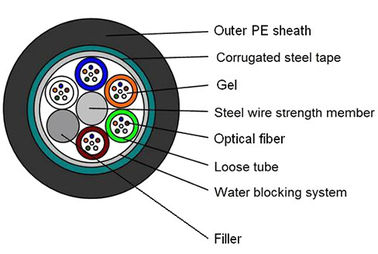

Struktura kabla optycznego GYTS polega na umieszczeniu 9 / 125μm jedno-trybówki optycznej lub 50 / 125μm, 62.5 / 125μm wielo-trybówki optycznej (krzemionka) w luźnej rurze wykonanej z wysokiej jakości materiału blokującego wodę,który jest wypełniony związkiem blokującym wodę.W przypadku kabli optycznych wielojadrowych, wzmocnione rdzeń potrzebuje dodatkowej kurtka PE.Luźna rurka i linia wypełniająca są skręcone wokół środka, aby wzmocnić kompaktowe i okrągłe rdzeń kablaPłytka stalowa z podwójną falą (PSP) jest owinięta wzdłużnie i wytłaczana do osłony polietylenowej w celu utworzenia kabla.
Kabel optyczny GYTS (warstwowo skręcony optyczny kabel pancerny)
Cechy
◆ Sam materiał z luźnej rurki jest odporny na hydrolizę i wytrzymały
◆ wypełnianie rurki charakterystycznym tłuszczem, który zapewnia kluczową ochronę przed uszczelnieniem światłowodu
◆ Okładka PE jest odporna na promieniowanie ultrafioletowe
◆ Jedno stalowe drutkowe rdzeń centralnego wzmocnienia pomaga równolegle i rozciągają kabel optyczny
◆ odporność na rozciąganie, odporność na ścieranie, odporność na uderzenia, odporność na rozdrabnianie, wielokrotne gięcie, skręcanie, gięcie, skręcanie (układ gięcia nie przekracza 90 °), strzelanie itp.,ma dobre właściwości mechaniczne i właściwości termiczne
◆ Dwuoboczna taśma stalowa falista (PSP) zwiększa odporność kabla optycznego na wilgoć, a falista część może być lepiej połączona z PE, aby wzmocnić strukturę.
◆ Kabel optyczny jednomodowy GYTS ma wysoką prędkość transmisji, długą odległość, dobrą poufność, przeciwdziałanie zakłóceniom pola elektromagnetycznego, dobrą izolację, dobrą stabilność chemiczną,długą żywotność i niską stratęMa dobre właściwości i korzyści ekonomiczne.
◆ nadaje się do komunikacji na duże odległości i między biurami
◆ Sposób układania: rurociąg powietrzny
◆ Zastosowany zakres temperatur: 40 °C + 60 °C
Specyfikacja
Cechy optyczne
| Rodzaj włókna |
G.652 |
G.655 |
50/125 m |
62.5/125^m |
|
Zmniejszenie
(+20X)
|
850 nm |
|
|
< 3,0 dB/km |
< 3,3 dB/km |
| 1300 nm |
|
|
< 1,0 dB/km |
< 1,0 dB/km |
| 1310 nm |
< 0,36 dB/km |
< 0,40 dB/km |
|
|
| 1550 nm |
< 0,22 dB/km |
< 0,23 dB/km |
|
|
| Przepustowość |
850 nm |
|
|
> 500 MHz-km |
> 200 MHz-km |
| 1300 nm |
|
|
> 500 MHz-km |
> 500 MHz-km |
| Numeryczna otwórka |
|
|
0.200±0.015 NA |
0.275±0,015 NA |
| Długość fali odcięcia kabla cc |
< 1260 nm |
< 1450 nm |
|
|
Struktura i specyfikacje techniczne
|
Włókna
Hrabia.
|
Nazwa
Średnica
(mm)
|
Nazwa
Waga
(kg/km)
|
Maksymalny włókno
Na rurkę |
Maksymalna liczba
(Rurki + wypełniacze) |
Dopuszczalne obciążenie napędowe
(N)
|
Dopuszczalna odporność na rozbicie
(N/100 mm) |
| Krótkoterminowe |
Długoterminowe |
Krótkoterminowe |
Długoterminowe |
| 2 ~ 30 |
9.7 |
96 |
6 |
5 |
1500 |
600 |
1800 |
800 |
| 32 do 48 |
10.7 |
111 |
8 |
6 |
1500 |
600 |
1800 |
800 |
| 50 ~ 72 |
11.6 |
136 |
12 |
8 |
2000 |
600 |
1800 |
800 |
| 74~96 |
13.0 |
166 |
12 |
10 |
2000 |
600 |
1800 |
800 |
| 98~144 |
15.1 |
228 |
12 |
12 |
2500 |
600 |
1800 |
800 |
Uwaga:Niniejszy arkusz danych może być jedynie odniesieniem, ale nie uzupełnieniem umowy.
dla bardziej szczegółowych informacji.
Produkujemy i testujemy kable zgodne z następującymi normami
| Wydajność mechaniczna |
| Maksymalna wydajność napięcia |
IEC 60794 ¥1-2-E |
| Operacja napięcie. |
IEC 60794 ¥1-2-E1 |
| Badanie rozdrobnienia |
IEC 6079 ¥1-2-E3 |
| Badanie uderzenia |
IEC 60794-1-2-E4 |
| Wielokrotne gięcie |
IEC 60794 ≈1-2-E6 |
| Badanie skręcenia |
IEC 60794 ¥1-2-E7 |
| Zgięcie kable |
IEC 60794 ∆1-2-E11A |
| Współczynnik osłabienia |
ITU-T G652 |
| Badanie strukturalne |
IEC-60793-1-20 |
| Wydajność środowiskowa |
| Cykl temperatury |
IEC 60794 ¥1-2-F1 |
| Wpływ wody |
IEC 60794-12-F5B |
| Przepływ składowy |
IEC 60794-1-E14
|
Zastosowanie
Komunikacja zewnętrzna kabel optyczny o dużej strukturze rdzenia nadaje się do układania różnych bezpośrednio zakopanych rurociągów,i jest powszechnie stosowany w transmisji komunikacji na duże odległości i komunikacji między biurami.
