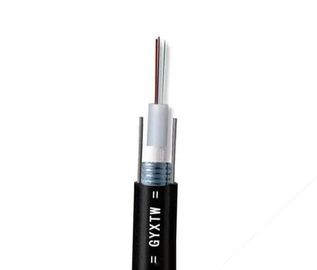

2-24 Rdzeń G652D GYXTW Jednorubowy opancerzony kabel światłowodowy zewnętrzny Kabel komunikacyjny SM Włókno optyczne

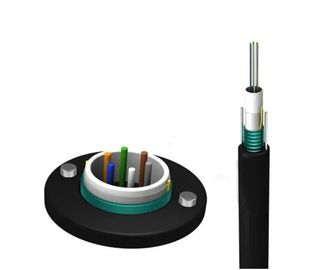

Konstrukcja

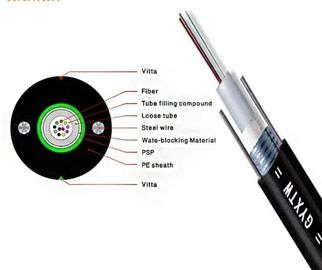

Włókna, o długości 250 μm, umieszczane są w luźnej rurze wykonanej z tworzywa sztucznego o wysokim modulu.Między PSP i luźnej rurki materiał blokowania wody jest stosowany, aby utrzymać kabel kompaktowy i wodoodpornyDwa równoległe druty stalowe umieszczone są po obu stronach taśmy stalowej.
Właściwości:
1Podwójny drut jako członek obciążenia zapewnia doskonałą wydajność obciążenia
2Doskonała wydajność mechaniczna
3Łatwe w montażu i obsłudze
4Mała średnica zewnętrzna, lekka, szczelna konstrukcja, doskonała właściwość gięcia
5. Dobre właściwości wodoodporne
Specyfikacja
Cechy optyczne
| Rodzaj włókna |
G.652 |
G.655 |
50/125 m |
62.5/125^m |
|
Zmniejszenie
(+20X)
|
850 nm |
|
|
< 3,0 dB/km |
< 3,3 dB/km |
| 1300 nm |
|
|
< 1,0 dB/km |
< 1,0 dB/km |
| 1310 nm |
< 0,36 dB/km |
< 0,40 dB/km |
|
|
| 1550 nm |
< 0,22 dB/km |
< 0,23 dB/km |
|
|
| Przepustowość |
850 nm |
|
|
> 500 MHz-km |
> 200 MHz-km |
| 1300 nm |
|
|
> 500 MHz-km |
> 500 MHz-km |
| Numeryczna otwórka |
|
|
0.200±0.015 NA |
0.275±0,015 NA |
| Długość fali odcięcia kabla cc |
< 1260 nm |
< 1450 nm |
|
|
Struktura i specyfikacje techniczne
| Liczba włókien |
Średnica nominalna
(mm)
|
Waga nominalna
(kg/km)
|
Dopuszczalne obciążenie napędowe
(N)
|
Dopuszczalna odporność na rozbicie
(N/100 mm) |
| Krótkoterminowe |
Długoterminowe |
Krótkoterminowe |
Długoterminowe |
| 2 ~ 12 |
7.8 |
60 |
1500 |
600 |
1500 |
600 |
| 14 ~ 24 |
8.5 |
85 |
1500 |
600 |
1500 |
600 |
Uwaga: Niniejszy arkusz danych może być jedynie odniesieniem, ale nie uzupełnieniem umowy.
bardziej szczegółowe informacje.
Zastosowanie
Anterioła i kanał
Nasza firma
Specjalizujemy się w produkcji szerokiej gamy kabli optycznych, w tym kabli optycznych powietrznych i kanałowych, kabli zakopanych, podwodnych kabli włókienniczych, kabli światłowodowych, ADSS, OPGW, FTTH Drop,przewód plastraWyroby te są produkowane zgodnie z międzynarodowymi normami jakości lub konstrukcją kompozytową według specyfikacji klienta, włączając w razie potrzeby inne usługi.
Zaangażowanie w jakość
Jakość naszych produktów jest stale wysoka. Każdy bęben kabla jest starannie testowany według rygorystycznych kryteriów. W rezultacie nasze kable nie tylko spełniają, ale większość czasu przekraczają standardy branżowe.Mamy całkowite zobowiązanie jakości do ścisłego przestrzegania standardów i ciągle zmieniających się technologii w komunikacji danych.
Produkujemy i testujemy kable zgodne z następującymi normami
| Wydajność mechaniczna |
| Maksymalna wydajność napięcia |
IEC 60794-1-2-E |
| Operacja napięcie. |
IEC 60794-1-2-E1 |
| Badanie rozdrobnienia |
IEC 6079 -1-2-E3 |
| Badanie uderzenia |
IEC 60794-1-2-E4 |
| Wielokrotne gięcie |
IEC 60794-1-2-E6 |
| Badanie skręcenia |
IEC 60794-1-2-E7 |
| Zgięcie kable |
IEC 60794-1-2-E11A |
| Współczynnik osłabienia |
ITU-T G652 |
| Badanie strukturalne |
IEC-60793-1-20 |
| Wydajność środowiskowa |
| Cykl temperatury |
IEC 60794-1-2-F1 |
| Wpływ wody |
IEC 60794-1-2-F5B |
| Przepływ składowy |
IEC 60794-1-E14 |
