ADSS 2-144 Rdzeń Kable światłowodowe samodzielnie podtrzymujące się

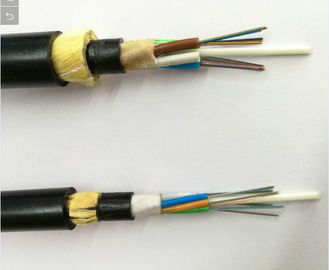

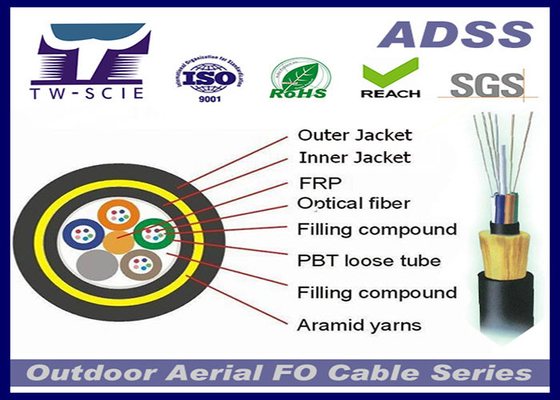

Kabel ADSS jest zawieszony w luźnej rurze. Włókna, 250 μm, są umieszczone w luźnej rurze wykonanej z tworzyw sztucznych o wysokim modułach. Rury są wypełnione wodoodpornym związkiem wypełniającym.Rury (i wypełniacze) są przymocowane do FRP (Fiber Reinforced Plastic) jako niemetaliczny centralny element wytrzymałości w kompaktowym i okrągłym rdzeniu kablaPo wypełnieniu rdzenia kabla mieszaniną wypełniającą pokrywa się go cienką powłoką PE (polietylen).Po nakładaniu na wewnętrzną powłokę warstwy przędzy aramidowej jako elementu wytrzymałościowego, kabel jest uzupełniony zewnętrzną osłoną PE lub AT (anti-tracking).
Przy projektowaniu kabli ADSS w pełni uwzględnia się rzeczywisty stan linii powietrznych, w przypadku linii powietrznych o napięciu poniżej 110 kV stosuje się obudowę zewnętrzną PE.W odniesieniu do linii elektroenergetycznych o napięciu 110 kV lub większymDedykowana konstrukcja masy aramidu i proces stranding może zaspokoić zapotrzebowanie na różne przedziały.
Charakterystyczne
1Można go zainstalować bez wyłączenia zasilania.
2Doskonała wydajność AT, maksymalna indukcja w punkcie pracy osłony AT może osiągnąć 25 kV
3Lekka waga i niewielka średnica zmniejszają obciążenie spowodowane lodem i wiatrem oraz obciążenie wież i wsporników
4. Duże długości przedziału i największy przedział jest ponad 1000m
5. Dobry charakter wytrzymałości na rozciąganie i temperatury
Parametry
| Rodzaj kabla |
Liczba włókien |
Rury |
Wypełniacze |
Średnica kabla
mm
|
Waga kabla w kg/km |
Maksymalne napięcie robocze kN |
Wzór wytrzymałościowy CSA mm2 |
Moduł elastyczności kN/mm2 |
| ADSS |
2 |
1 |
4 |
12.5 |
136 |
1.5 |
4.6 |
7.6 |
| ADSS |
4 |
2 |
3 |
13.0 |
142 |
2.25 |
7.6 |
8.3 |
| ADSS |
8 |
3 |
2 |
13.3 |
148 |
3.0 |
10.35 |
9.45 |
| ADSS |
10 |
4 |
1 |
13.6 |
156 |
3.6 |
13.8 |
10.8 |
| ADSS |
12 |
5 |
0 |
13.8 |
159 |
4.5 |
14.3 |
11.8 |
| ADSS |
14 |
6 |
0 |
14.5 |
177 |
5.4 |
18.4 |
13.6 |
| ADSS |
16 |
4 |
1 |
14.9 |
185 |
6.75 |
22.0 |
16.4 |
| ADSS |
20 |
5 |
0 |
15.1 |
193 |
7.95 |
26.4 |
18.0 |
| ADSS |
24 |
6 |
0 |
15.5 |
201 |
9.0 |
32.2 |
19.1 |
| ADSS |
28 |
7 |
1 |
15.6 |
208 |
10.5 |
33.0 |
19.6 |
| ADSS |
32 |
8 |
0 |
16.3 |
226 |
12.75 |
40.0 |
21.0 |
| ADSS |
36 |
9 |
1 |
16.8 |
242 |
15.45 |
48.0 |
24.0 |
| ADSS |
42 |
10 |
0 |
17.2 |
253 |
16.2 |
51.0 |
25.1 |
| ADSS |
48 |
11 |
1 |
17.9 |
266 |
18.0 |
58.8 |
25.1 |
| Specyfikacja technologii kabli światłowodowych ADSS |
Średnica zewnętrzna
(mm) |
Masa referencyjna
kg/km Masa |
Ref. dzienne maksymalne napięcie robocze
(kN)
|
Maksymalne dopuszczalne napięcie robocze
(kN) |
Siła przełamania
(kN) |
Członek siły CSA
(mm2) |
Moduł elastyczności kN/
(mm2) |
Współczynnik rozszerzenia cieplnego ×10-6 /k |
| Włócznia PE |
AT obudowa |
| 12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
| 13 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
| 13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
| 13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
| 13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
| 14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
| 14.9 |
171 |
185 |
6.75 |
18 |
45 |
22 |
16.4 |
0.6 |
| 15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18 |
0.3 |
| 15.5 |
190 |
204 |
9.0 |
26 |
60 |
32.2 |
19.1 |
0.1 |
| 15.6 |
194 |
208 |
10.5 |
28 |
70 |
33 |
19.6 |
0.1 |
| 16.3 |
211 |
226 |
12.75 |
34 |
85 |
40 |
20.1 |
- 0.4 |
| 16.8 |
226 |
242 |
15.45 |
41 |
103 |
48 |
24 |
- 0.5 |
| 17.2 |
236 |
253 |
16.2 |
45 |
108 |
51 |
25.1 |
- 0.8 |
| 17.9 |
249 |
266 |
18 |
50 |
120 |
58.8 |
26.1 |
- 0.8 |
| |
G.652 |
G.655 |
50/125 μm |
620,5/125 μm |
|
Atenuacja ((+20oC)
|
@850nm |
|
|
≤ 3,0 dB/km |
≤ 3,0 dB/km |
| |
@1300nm |
|
|
≤1,0 dB/km |
≤1,0 dB/km |
| |
@1310nm |
≤ 0,36 dB/km |
≤ 0,40 dB/km |
|
|
| |
@1550nm |
≤ 0,22 dB/km |
≤ 0,23 dB/km |
|
|
| Szerokość pasma (klasa A) |
@850nm |
|
|
≥ 500 MHz·km |
≥ 200 MHz·km |
| |
@1300nm |
|
|
≥ 1000 MHz·km |
≥ 600 MHz·km |
| Numeryczna otwórka |
|
|
0.200±0.015NA |
0.275±0.015NA |
| Długość fali odcięcia kabla λcc |
≤ 1260 nm |
≤ 1480 nm |
|
|
| Sort włókien |
Multimodowy |
G.651 |
A1a:50/125 |
Włókna o indeksie klasyfikowanym |
| |
|
A1b:62.5/125 |
| W trybie pojedynczym |
G.652 ((A,B,C) |
B1.1:Włókno konwencjonalne |
| G.652D |
|
B2: Przesunięcie dyspersji zerowej |
| G.655 |
|
B1.2:przesunięta długość fali punktu odcięcia |
| G.657(A1,A2,B3) |
B4: Główne dane techniczne dla pozytywnych |
| Włókna jednowarunkowe z przesuwanym rozproszeniem |
Zalety konkurencyjne
1.OEM producent kabli światłowodowych
2. Marka włókien: YOFC, CORNING, FUJIKURA
3.Certyfikacja jakości:ISO9001.ROSH.REACH
4Współpraca z Vietnam Telecom, Thai Telecom, Singapore Telecom, Dubai Telecom i innymi dużymi projektami
5Tw-Scie znany jest jako producent kabli światłowodowych ze względu na doskonałą jakość produktów, konkurencyjne ceny, szybką dostawę i dobrą obsługę

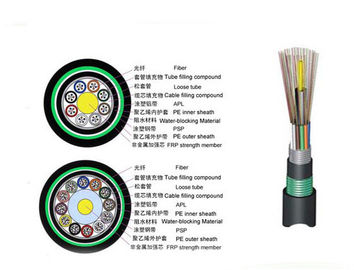

Struktura produktu
Szczegóły opakowania:ADSS 2-144 Core Fiber Optical Cable jest opracowany z drewnianym bębnem eksportowym.Długość dostarczania kabla zewnętrznego zgodnie z rdzeniami 2-144 rdzeniem kabla światłowodowego. Akceptujemy również niestandardowe bębny kablowe od klientów. Witamy w kontakcie z nami!
Specyfikacje
· Kabel OEM 2-288 o rdzeniu światłowodowym
· LOGO Cutomera
· Cena fabryczna
· 21 lat gwarancji jakości
Nasze certyfikaty
Dlaczego wybrać nasz kabel światłowodowy
1.Wprowadzenie zagranicznego zaawansowanego sprzętu produkcyjnego i technologii, mają 12 lat doświadczenia w produkcji, 80% pracowników ma więcej niż 10 lat doświadczenia,doskonała kultura przedsiębiorstwa i zespół zarządzający.
2Szybka wysyłka z fabryki.
3Przesyłka w ciągu 3-15 dni roboczych od otrzymania płatności zależy od ilości zamówienia.
4Akceptujemy T/T, L/C, Western Union, Money Gram i Paypal, po prostu wybierz co chcesz.
5Przyjmujemy OEM. Rozmiar kabla i materiał są dostosowane. Twoje własne logo i własny projekt są mile widziane. Będziemy produkować zgodnie z wymaganiami i opisem;
6.Z ponad 12-letnim doświadczeniem w kablu światłowodowym, już współpracowaliśmy i nawiązaliśmy długoterminowe relacje biznesowe z zarówno krajowym, jak i zagranicznym znanym przedsiębiorstwem.
Drogi przyjacielu,
Dzięki za wizytę, my, Dongguan TW-SCIE Co., LTD, dostarczamy produkty CATV& FTTx, w tym kable optyczne 2-288 w pomieszczeniach zewnętrznych i wewnętrznych, narzędzia do instalacji, sprzęt do badań i inspekcji,akcesoria itp.- Nie.
Serdecznie zapraszamy do przeglądania naszych produktów pokazujących w Alibaba i również zapraszamy do odwiedzenia naszej strony internetowej.
Jeśli macie jakiekolwiek pytania lub macie jakieś wątpliwości, nie wahajcie się z nami skontaktować!
Z niecierpliwością czekamy na wasze wieści!
