OPGW Optyczny przewód uziemiający 48-żyłowy zewnętrzny kabel światłowodowy antenowy
1. Opis
OPGW to kabel o podwójnym działaniu, pełniący rolę przewodu uziemiającego, a także zapewniający patch do transmisji sygnałów głosowych, wideo lub danych.Włókna są chronione przed warunkami środowiskowymi (piorun, zwarcie, obciążenie), aby zapewnić niezawodność i długowieczność.Kabel przeznaczony jest do instalowania na liniach przesyłowych i dystrybucyjnych do przesyłania głosu, danych i komunikacji wideo, w szczególności w systemie monitorowania przebiegu oświetlenia, systemie obserwacji linii testowej napowietrznej, systemie informacji o konserwacji, systemie ochrony linii energetycznej, systemie obsługi linii energetycznej i bezzałogowy monitoring podstacji
2. Specyfikacje
2.1 Charakterystyka produktu
• Duża średnica, duża pojemność włókien
• Konstrukcja jest stabilna, a niezawodność wysoka
• Doskonała odporność na prądy boczne i wyjątkowa obciążalność prądem zwarciowym
• Optymalna konstrukcja splotu może uzyskać nadwyżkę długości wtórnego światłowodu
• Liczba splotów może być zaprojektowana w dwóch lub trzech warstwach
• Dopasuj do wspólnych przewodów uziemiających

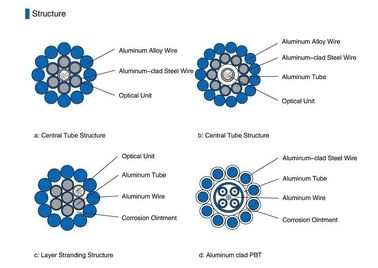

2.2 Struktura i specyfikacje techniczne
| Model |
Struktura |
Maksymalna liczba włókien |
Obszar przekroju AS |
Średnica (mm) |
Waga (kg/km) |
RTS
(kN)
|
20°C rezystancja DC (O/km) |
40-200 ° C Dopuszczalna wydajność prądu zwarciowego (KA2.S) |
| OPGW-48B1.3-90- [112;45] |
1/2.6/20AS+4/2,5/20AS+ |
48 |
≈90 |
13.2 |
≤641 |
≥112 |
≤0,98 |
≥45 |
| 11/2,8/20AS, jednostka 2/2,5 |
| OPGW-48B1.3-90- [57;67] |
1/2.6/40AS+4/2,5/40AS+ |
48 |
≈90 |
13.2 |
≤457 |
≥57 |
≤0,52 |
≥67 |
| 11/2,8/40AS, jednostka 2/2,5 |
| OPGW-24B1.3-100-[118;50] |
1/2.6/20AS+5/2,5/20AS+ |
24 |
≈100 |
13.2 |
≤674 |
≥118 |
≤0,93 |
≥50 |
| 11/2.8/20AS, jednostka 1/2.5 |
| OPGW-24B1.3-100-[60;74] |
1/2.6/40AS+5/2,5/40AS+ |
24 |
≈100 |
13.2 |
≤479 |
≥60 |
≤0,49 |
≥74 |
| 11/2,8/40AS, jednostka 1/2,5 |
| OPGW-24B1.3-110-[133;63] |
1/2.6/20AS+5/2,5/20AS+ |
24 |
≈110 |
14 |
≤760 |
≥133 |
≤0,83 |
≥63 |
| 10/3.2/20AS, jednostka 1/2.5 |
| OPGW-24B1.3-110-[140;68] |
1/2.8/20 TY+5/2.7/20 TY+ |
24 |
≈110 |
14,3 |
≤791 |
≥140 |
≤0,80 |
≥68 |
| 11/3.05/20AS, jednostka 1/2,6 |
| OPGW-24B1.3-110-[67;95] |
1/2,9/20 TY+5/2,8/20 TY+ |
24 |
≈37 |
14,1 |
≤473 |
≥67 |
≤0,40 |
≥95 |
| 12/2,8/AA, jednostka 1/2,7 |
≈74(AA) |
| OPGW-36B1.3-120-[145;73] |
1/3.0/20 TY+5/2.9/20 TY+ |
36 |
≈120 |
14,6 |
≤820 |
≥145 |
≤0,77 |
≥73 |
| 12/2,9/20AS, jednostka 1/2,8 |
| OPGW-36B1.3-120-[95;98] |
1/3,0/30 TY+5/2,9/30 TY+ |
36 |
≈120 |
14,6 |
≤700 |
≥95 |
≤0,55 |
≥98 |
| 12/2,9/30AS, jednostka 1/2,8 |
| OPGW-36B1.3-120-[74;110] |
1/3,0/40 TY+5/2,9/40 TY+ |
36 |
≈120 |
14,6 |
≤582 |
≥74 |
≤0,42 |
≥110 |
| 12/2,9/40AS, jednostka 1/2,8 |
| OPGW-72B1.3-120-[147;76] |
1/3.2/20 TY +4/3.0/20 TY + |
72 |
≈120 |
15,2 |
≤832 |
≥147 |
≤0,76 |
≥76 |
| 12/3,0/20AS, jednostka 2/2,9 |
Notatka : Ten arkusz danych może być jedynie odniesieniem, ale nie uzupełnieniem umowy.W celu uzyskania szczegółowych informacji prosimy o kontakt z działem sprzedaży.
3. Produkujemy i testujemy kabel zgodny z następującym standardem
| Wydajność mechaniczna |
| Maksymalna wydajność napinania |
IEC 60794-1-2-E |
| Maks.Napięcie operacyjne |
IEC 60794-1-2-E1 |
| Test na zgniatanie |
IEC 6079 –1-2-E3 |
| Test udarności |
IEC 60794-1-2-E4 |
| Wielokrotne zginanie |
IEC 60794-1-2-E6 |
| Test skręcania |
IEC 60794-1-2-E7 |
| Zgięcie kabla |
IEC 60794-1-2-E11A |
| Współczynnik tłumienia |
ITU-T G.652 |
| Test strukturalny |
IEC-60793-1-20 |
| Efektywność środowiskowa |
| Cykliczność temperatury |
IEC 60794-1-2-F1 |
| Penetracja wody |
IEC 60794–1–2-F5B |
| Przepływ mieszanki do napełniania |
IEC 60794-1-E14 |
4. Pakowanie i wysyłka
Kabel jest dostarczany w długościach określonych w PI lub jako wymaganie.Każda długość zostanie wysłana na osobnym bębnie żelazno-drewnianym.Minimalna średnica bębna bębna nie będzie mniejsza niż 30-krotność średnicy kabla.
Końce kabli będą uszczelnione plastikowymi nakładkami ochronnymi, aby zapobiec wnikaniu wody.Końce będą łatwo dostępne do testowania.W bębnie dołączony jest końcowy raport z testów kontrolnych z danymi dotyczącymi tłumienia dla każdego włókna.
