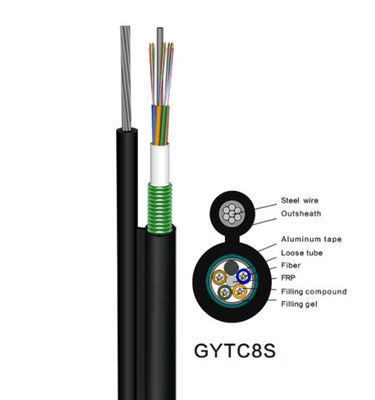

Zewnętrzny samonośny 36-rdzeniowy kabel światłowodowy GYTC8s
Podanie:
☆.Adopted do dystrybucji na zewnątrz.
☆.Nadaje się do kanału napowietrznego i metody zakopanej.
☆.Długa odległość i komunikacja w sieci lokalnej.
Charakterystyka:
☆.Stainless stali lub stali gaivanized samonośne.
☆.Excellet wydajność mechaniczna i środowiskowa.
☆.Liczba włókien: 2-24 rdzeni.
Schemat alokacji włókien
| Numer włókna |
Numer rury |
Włókno na tubę |
Rodzaj włókna |
| 2 |
1 |
2 śr./tuba |
SM G652D MM 50/125 MM 62,5/125 |
| 4 |
1 |
4 f/tuba |
| 6 |
1 |
6 f/tuba |
| 8 |
1 |
8 f/tuba |
| 12 |
1 |
12 f/tuba |
| 24 |
1 |
24 f/tuba |
Oznaczenie osłony kabla
Każdy kabel posiada następujące informacje wyraźnie zaznaczone na zewnętrznej powłoce kabli:
a.Nazwa producenta.
b.Rok producenta
C.Rodzaj kabla i włókna
D.Oznaczenie długości (drukowanie normalnie na każdym metrze)
mi.Lub jako wymagania klienta.
Szczegóły konstrukcji kabla
| Rzeczy |
Opis |
| Liczba włókien |
2 rdzenie do 24 rdzeni |
| Element wytrzymałości złącza |
Materiał |
Drut ze stali ocynkowanej |
| średnica |
1,2 mm |
| Luźna tuba |
materiał |
PBT |
| średnica |
Ф2.0-2.8 |
| Wypełnienie kabla |
materiał |
Masa do wypełniania kabli |
| Powłoka zewnętrzna |
materiał |
HDPE |
| średnica |
1,7 ± 0,2 mm |
Charakterystyka mechaniczna kabla
| Rzeczy |
Średnica kabla |
Waga |
| 2 rdzenie do 24 rdzeni |
3,2*7,2 mm |
70 kg/km |
| Zakres temperatur instalacji |
-15--+60 |
| Temperatura pracy i transportu |
-40-+70 |
| Zalecane dzienne maksymalne napięcie robocze |
1500 N |
| Maks.Dopuszczalne napięcie robocze |
600 N |
| Minimalny promień gięcia (mm) |
operacja |
10D mm |
| instalacja |
20D mm |
| Dodatkowe obciążenie |
0,5%-0,7% |
| lód |
5mm |
| Prędkość wiatru |
35m/s |
Charakterystyka włókien
| Styl włókien |
Jednostka |
SM G652D |
MM 50/125 |
MM 62,5/125 |
| stan: schorzenie |
Nm |
1310/1550 |
850/1300 |
850/1300 |
| osłabienie |
dB/km |
≤0,36/0,23 |
≤3,0/1,0 |
≤3,0/1,0 |
| Dyspersja |
1310nm |
Ps/(nm*km) |
≥-3,4 ≤3,4 |
..... |
..... |
| 1550nm |
Ps/(nm*km) |
≤18 |
..... |
..... |
| 1625nm |
Ps/(nm*km) |
≤22 |
|
|
| Przepustowość łącza |
850nm |
MHz.KM |
..... |
>=400 |
>=160 |
| 1300nm |
MHz.KM |
..... |
>=800 |
>=500 |
| Długość fali zerowej dyspersji |
Nm |
>=1302,≤1322 |
..... |
..... |
| Nachylenie zerowej dyspersji |
Ps (nm2*km) |
≤0,091 |
..... |
..... |
| Maksymalne pojedyncze światłowód PMD |
Ps√km |
≤0,2 |
..... |
..... |
| Wartość łącza projektu PMD |
Ps√km |
≤0,08 |
..... |
..... |
| Długość fali odcięcia światłowodu λc |
Nm |
>=1180,≤1330 |
..... |
..... |
| Długość fali odcięcia kabla λcc |
Nm |
≤1260 |
..... |
..... |
| MFD |
1310nm |
hmm |
9,2±0,4 |
..... |
..... |
| 1550nm |
hmm |
10,4±0,8 |
..... |
..... |
| Apertura numeryczna (NA) |
|
...... |
0,200±0,015 |
0,275±0,015 |
| Krok (średnia pomiaru dwukierunkowego) |
dB |
≤0,05 |
≤0,10 |
≤0,10 |
| Nieprawidłowości na długości włókien i nieciągłości punktowej |
dB |
≤0,05 |
≤0,10 |
≤0,10 |
| Różnica współczynnika rozproszenia wstecznego |
dB/km |
≤0,03 |
≤0,08 |
≤0,10 |
| Jednorodność tłumienia |
dB/km |
≤0,01 |
....... |
....... |
| Średnica rdzenia |
hmm |
...... |
50±1,0 |
62,5±2,5 |
| Średnica okładziny |
hmm |
125,0±0,1 |
125,0±0,1 |
125,0±0,1 |
| Nieokrągłość okładziny |
% |
≤1,0 |
≤1,0 |
≤1,0 |
| Średnica powłoki |
hmm |
242±7 |
242±7 |
242±7 |
| Błąd koncentryczności powłoki/zięba |
hmm |
≤12,0 |
≤12,0 |
≤12,0 |
| Powłoka nie okrągła |
% |
≤6,0 |
≤6,0 |
≤6,0 |
| Błąd koncentryczności rdzenia/okładziny |
hmm |
≤0,6 |
≤1,5 |
≤1,5 |
| Zawijanie (promień) |
hmm |
≤4 |
..... |
..... |
| Etykietka: kabel samonośny, rysunek 8, 24 rdzeń. |
Nasza jakość i obsługa:
DONGGUAN TW-SCIE CO., LTD.zobowiązuje się do dostarczania naszym klientom najwyższej jakości produktów i usług w zakresie kabli światłowodowych poprzez:
1. Konsekwentnie spotykając się z jakością i wydajnością produktu;
2. Terminowa dostawa produktów i usług w celu spełnienia wymagań naszych klientów;
3. Zapewnienie odpowiedniego przeszkolenia naszych pracowników, aby mogli lepiej służyć naszym klientom.
Wystawa:
Pokaz firmy:
DONGGUAN TW-SCIE CO.,LTD.jest spółką zależną Tewang Group, założoną w 2002 roku. Po ponad dziesięciu latach nieustannych wysiłków rozwinęła się w kompleksowy rozwój, produkcję, sprzedaż i inżynierię sieciową produktów komunikacyjnych wykorzystujących zaawansowane technologicznie światłowody.
Firma TW-SCIE angażuje się w badania, rozwój i zastosowanie produktów komunikacji optycznej.Jej głównymi produktami są: kabel światłowodowy wewnętrzny i zewnętrzny, ADSS, OPGW, kabel upuszczający FTTH, patchcord, pigtail i inne serie oraz optyczne urządzenia pasywne.
Pakowanie i wysyłka
Kabel jest dostarczany w długościach określonych w PI lub jako wymaganie.Każda długość zostanie wysłana na osobnym, bezzwrotnym drewnianym bębnie.Minimalna średnica bębna bębna nie będzie mniejsza niż 30-krotność średnicy kabla.
Kabel na każdej szpuli będzie całkowicie pokryty owijką termiczną, która jest przymocowana do kabla za pomocą taśm pakujących.Chusta jest wielokrotnego użytku i zapewnia doskonałą ochronę termiczną i UV.
Końce kabli będą uszczelnione plastikowymi nakładkami ochronnymi, aby zapobiec wnikaniu wody.Końce będą łatwo dostępne do testowania.W bębnie dołączony jest końcowy raport z testów kontrolnych z danymi dotyczącymi tłumienia dla każdego włókna.
