Podwójnie opancerzony zewnętrzny kabel światłowodowy GYTA53 jednomodowy kompaktowa konstrukcja

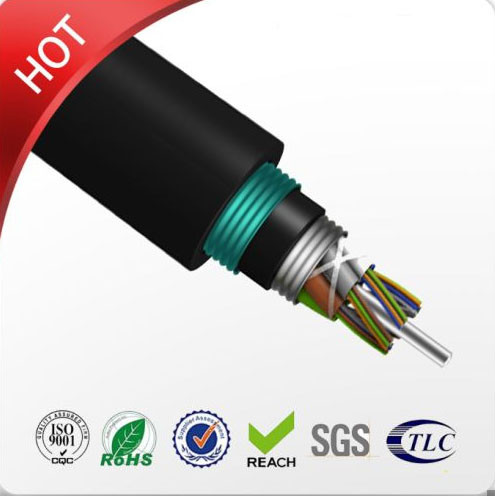

Opis kabla od wewnątrz do zewnątrz:
1. włókno
2. Element wzmacniający z drutu stalowego
3. luźna tuba
4. wewnętrzna osłona
5. system blokowania wody
6. związek wypełniający
7. falista taśma stalowa;
8. płaszcz
Podanie
1. Na zewnątrz bezpośrednio zakopane lub dystrybucja kanałowa.
2. Komunikacja na duże odległości i sieć lokalna.
Charakterystyka
1. Wzmocnienie taśmy stalowej.
2. Wypełniacz chroni taśmę stalową z włókna rurowego.
3. Doskonała wydajność mechaniczna i środowiskowa.
4. Kompaktowa konstrukcja. Lekka waga.
5. Wygodna instalacja i prosta obsługa.
6. Dobry system blokowania wody.
7. Podwójna osłona.
| Rzeczy | Opis | ||||||
| Liczba włókien | 2-288 rdzeni | ||||||
| Włókno | rodzaj | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| średnica | 250µm | ||||||
| Członek siły | materia | Taśma stalowa i szkło E | |||||
| Pochwa wewnętrzna | materiał | PE | |||||
| średnica | / | ||||||
| Powłoka zewnętrzna | materiał | PE | |||||
| średnica | 12,5 ~ 16,5 mm | ||||||
| Rozmiar kabla (wysokość * szerokość) | / | ||||||
| Waga kabla | 155 ~ 255 kg ± 1 kg | ||||||
| Zakres temperatur instalacji (ºC) | -20+60 | ||||||
| Temperatura pracy i transportu (ºC) | -40+70 | ||||||
| Minimalny promień gięcia (mm) | Długoterminowy | 10D | |||||
| Minimalne zginanie Promień (mm) |
Krótkoterminowe | 20D | |||||
| Minimalna dopuszczalna Wytrzymałość na rozciąganie (N) |
Długoterminowy | 3000 | |||||
| Minimalna dopuszczalna Wytrzymałość na rozciąganie (N) |
Krótkoterminowe | 4000 | |||||
| Obciążenie zgniatające (N/100mm) | Długoterminowy | 300 | |||||
| Obciążenie zgniatające (N/100mm) | krótkoterminowy | 1000 | |||||
Standardowy kolor włókna i tuby
| Styl włókien | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| stan: schorzenie | Nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤3,0/1,0 | ≤3,0/1,0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1,0 | ---- | ---- | |||
| Rozproszenie | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Rozproszenie |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Przepustowość | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Przepustowość |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Długość fali zerowej dyspersji | Nm | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Nachylenie zerowej dyspersji | Nm | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| PMD Maksymalna pojedyncza włókno | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| Wartość łącza projektu PMD | Ps(nm2*k m) |
≤0,12 | ≤0,08 | ---- | ---- | ---- | |
| Długość fali odcięcia światłowodu λc | Nm | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| Przecięcie kabla długość fali λcc |
Nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | hmm | 9,2 +/- 0,4 | 9,2 +/- 0,4 | ---- | ---- | ---- |
| 1550nm | hmm | 10,4 +/- 0,8 | 10,4 +/- 0,8 | ---- | ---- | ---- | |
| Liczbowy Przysłona (NA) |
---- | ---- | 0,200+/ -0,015 |
0,275 +/-0. 015 |
0,200+/-0 0,015 |
||
| Krok (średnia dwukierunkowego) pomiar) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Nieprawidłowości nad błonnikiem długość i punkt |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Nieciągłość | |||||||
| Różnica rozproszenia wstecznego współczynnik |
dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| Jednorodność tłumienia | dB/km | ≤0,01 | ≤0,01 | ||||
| Średnica rdzenia | hmm | 50+/-1,0 | 62,5 +/-2,5 | 50+/-1,0 | |||
| Średnica okładziny | hmm | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
| Nieokrągłość okładziny | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| Średnica powłoki | hmm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Powłoka/zięba koncentrycznie błąd |
hmm | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Powłoka nie okrągła | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Błąd koncentryczności rdzenia/okładziny | hmm | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Zawijanie (promień) | hmm | ≤4 | ≤4 | ---- | ---- | ---- | |
