Samonośny 12-żyłowy kabel światłowodowy o doskonałej wydajności mechanicznej

Do negocjacji
MOQ
negocjowalne
Cena £
Samonośny 12-żyłowy kabel światłowodowy o doskonałej wydajności mechanicznej
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu włókna: 12-żyłowy zewnętrzny kabel światłowodowy
Materiał powłoki zewnętrznej: MDPE / HDPE
Kolor osłony zewnętrznej: Czarny
Luźny materiał tuby: PBT lub galaretka
Pojedynczy materiał zbroi: Falista taśma aluminiowa
temperatura robocza: -40 stopni ~ + 60 stopni
Materiał blokujący wodę: Taśma blokująca wodę lub mieszanka wypełniająca
metody instalacji: Antena samonośna

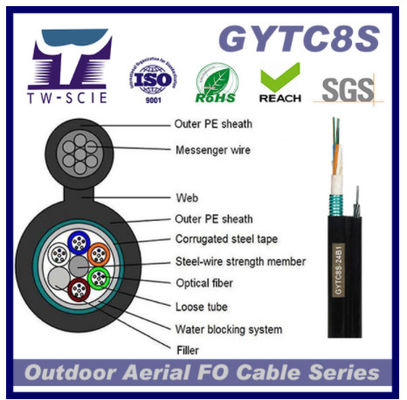

Sekcja Struktura: Przekrój figury „8”
Podkreślić:

12-żyłowy zewnętrzny kabel światłowodowy

,

samonośny zewnętrzny kabel światłowodowy

,

zewnętrzny kabel światłowodowy o wydajności mechanicznej
Podstawowe informacje
Miejsce pochodzenia: DongGuan TW
Nazwa handlowa: TW-SCIE
Orzecznictwo: ROHS REACH SGS ISO
Numer modelu: GYTC8s
Zapłata
Szczegóły pakowania: Dostosuj
Czas dostawy: jeden tydzień
Zasady płatności: L / C, T / T, Western Union, MoneyGram
Możliwość Supply: 200 km / dzień
opis produktu

GYTC8s Outdoor Self-Support 12-żyłowy kabel światłowodowy




Podanie:

☆.Adopted do dystrybucji na zewnątrz.

☆.Nadaje się do kanału napowietrznego i metody zakopanej.
☆.Długa odległość i komunikacja w sieci lokalnej.



Charakterystyka:

☆.Stainless stal lub stal gaivanized samonośna.
☆.Excellet wydajność mechaniczna i środowiskowa.
☆.Liczba włókien: 2-24 rdzeni.



Schemat alokacji włókien

Numer włókna Numer rury Włókno na tubę Rodzaj włókna
2 1 2 śr./tuba SM G652D MM 50/125 MM 62,5/125
4 1 4 f/tuba
6 1 6 f/tuba
8 1 8 f/tuba
12 1 12 f/tuba
24 1 24 f/tuba



Szczegóły konstrukcji kabla

Rzeczy Opis
Liczba włókien 2 rdzenie do 24 rdzeni
Element wytrzymałości złącza Materiał Drut ze stali ocynkowanej
średnica 1,2 mm
Luźna tuba materiał PBT
średnica Ф2.0-2.8
Wypełnienie kabla materiał Masa do wypełniania kabli
Powłoka zewnętrzna materiał HDPE
średnica 1,7 ± 0,2 mm

Charakterystyka mechaniczna kabla

Rzeczy Średnica kabla Waga
2 rdzenie do 24 rdzeni 3.2*7.2mm 70 kg/km
Zakres temperatur instalacji -15--+60
Temperatura pracy i transportu -40-+70
Zalecane dzienne maksymalne napięcie robocze 1500 N
Maks.Dopuszczalne napięcie robocze 600 N
Minimalny promień gięcia (mm) operacja 10D mm
instalacja 20D mm
Dodatkowe obciążenie 0,5%-0,7%
lód 5mm
Prędkość wiatru 35m/s



Charakterystyka włókien



Styl włókien Jednostka SM G652D MM 50/125 MM 62,5/125
stan: schorzenie Nm 1310/1550 850/1300 850/1300
osłabienie dB/km ≤0,36/0,23 ≤3,0/1,0 ≤3,0/1,0
Dyspersja 1310nm Ps/(nm*km) ≥-3,4 ≤3,4 ..... .....
1550nm Ps/(nm*km) ≤18 ..... .....
1625nm Ps/(nm*km) ≤22
Przepustowość łącza 850nm MHz.KM ..... >=400 >=160
1300nm MHz.KM ..... >=800 >=500
Długość fali zerowej dyspersji Nm >=1302,≤1322 ..... .....
Nachylenie zerowej dyspersji Ps (nm2*km) ≤0,091 ..... .....
Maksymalne pojedyncze światłowód PMD Ps√km ≤0,2 ..... .....
Wartość łącza projektu PMD Ps√km ≤0,08 ..... .....
Długość fali odcięcia światłowodu λc Nm >=1180,≤1330 ..... .....
Długość fali odcięcia kabla λcc Nm ≤1260 ..... .....
MFD 1310nm hmm 9,2±0,4 ..... .....
1550nm hmm 10,4±0,8 ..... .....
Apertura numeryczna (NA)   ...... 0,200±0,015 0,275±0,015
Krok (średnia pomiaru dwukierunkowego) dB ≤0,05 ≤0,10 ≤0,10
Nieprawidłowości na długości włókna i nieciągłości punktowej dB ≤0,05 ≤0,10 ≤0,10
Różnica współczynnika rozproszenia wstecznego dB/km ≤0,03 ≤0,08 ≤0,10
Jednorodność tłumienia dB/km ≤0,01 ....... .......
Średnica rdzenia hmm ...... 50±1,0 62,5±2,5
Średnica okładziny hmm 125,0±0,1 125,0±0,1 125,0±0,1
Nieokrągłość okładziny % ≤1,0 ≤1,0 ≤1,0
Średnica powłoki hmm 242±7 242±7 242±7
Błąd koncentryczności powłoki/zięba hmm ≤12,0 ≤12,0 ≤12,0
Powłoka nie okrągła % ≤6,0 ≤6,0 ≤6,0
Błąd koncentryczności rdzenia/okładziny hmm ≤0,6 ≤1,5 ≤1,5
Zawijanie (promień) hmm ≤4 ..... .....
Etykietka: kabel samonośny, rysunek 8, 24 rdzeń.
