ADSS zewnętrzny kabel włóknooptyczny całkowicie dielektryczny, samopodtrzymujący się
Kable światłowodowe
Opis
Niniejsza specyfikacja obejmuje wymagania projektowe dotyczące standardów strukturalnych, mechanicznych, fizycznych i wydajnościowych dla dostaw kabli światłowodowych.Wskazówki opisane w niniejszym dokumencie mają na celu dostarczenie informacji o działaniu kabla optycznego

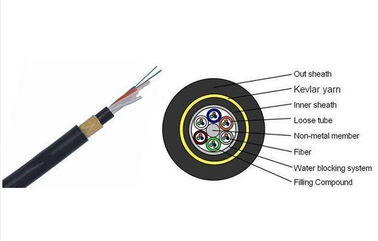

Cechy strukturalne
Rury luźne z elementem wzmacniającym niemetalowym
Przędza aramidowa o wysokiej elastyczności
Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528
Specyfikacje włókien
| Parametr techniczny jedno-trybówki światłowodowej ITU-T G.652D (B1.3) |
| Charakterystyka optyczna |
|
|
|
| Średnica pola trybu (MFD) |
1310 nm
1550 nm
|
9.2±0.4
100,4±0.8
|
μm
μm
|
| Długość fali odcięcia (λcc) |
|
≤ 1260 |
nm |
| Współczynnik osłabienia |
1310 nm
1383nm
1550 nm
|
< 0.35
< 0.35
< 0.22
|
dB/km
dB/km
dB/km
|
| Utrata makrobękania |
φ75 mm, 100 okrążeń, przy 1550 nm |
≤ 0.1 |
dB |
| Niejednorodność osłabienia |
|
≤ 0.05 |
dB |
| Współczynnik rozproszenia |
1288~1339nm
1271~1360nm
1550 nm
|
≤ 3.5
≤ 5.3
≤ 8
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Zerowa długość fali rozproszenia |
|
1300~1324 |
nm |
| Maksymalny zerowy nachylenie rozproszenia |
|
≤ 0.093 |
Ps/(nm2.km) |
| Wskaźnik grupy załamania (wartość typowa) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Cechy geometryczne |
|
|
|
| Średnica okładzin |
|
125.0±1.0 |
μm |
| Błąd koncentryczności rdzenia/pokrywki |
|
≤ 0.8 |
μm |
| Nieokrągłość powłoki |
|
≤ 1.0 |
% |
| Średnica powłoki |
|
2450,0±10 |
μm |
| Błąd koncentryczności powłoki/powłoki |
|
≤ 12.0 |
μm |
| Nieokrągłość powłoki |
|
≤ 8 |
% |
| Średnica kolorowego powłoku |
|
2500,0± 15 |
μm |
| Charakterystyka mechaniczna |
|
|
|
| Wylotowanie (promień) |
|
≥ 4 |
m |
| Środki przeciwprężeniowe |
|
> 0.69 |
Średnia |
| Siła paska powlekania |
Średnia wartość
Wartość szczytowa
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parametr podatności na korozję pod wpływem naprężenia dynamicznego (n)dwartość) |
|
≥ 20 |
|
Właściwości
System ten może pomieścić do 288 włókien optycznych.
Lekka konstrukcja przyczynia się do mniejszego obciążenia wieży i może sięgać 1500 m.
Ma silną odporność na ciąg ponad 90KN.
Konstrukcja niemetalowa zapewnia dobrą izolację i doskonałą odporność na błyskawice.
Przędza aramidowa jest równomiernie rozmieszczona i posiada dobre procesy produkcji, co daje doskonałą wydajność naprężeniową.
Ma doskonałą odporność na kule.
Ma doskonałą odporność na śledzenie.
System może być zainstalowany bez wyłączenia zasilania, a normalna transmisja kabla nie będzie pod wpływem awarii linii zasilania.
Projektowanie kabli
| Pozycja |
Opis |
| Numer modelu |
ADSS-12B1-100-PE |
ADSS-24B1-100-PE |
ADSS-48B1-100-PE |
| 1Liczba włókien. |
12 |
24 |
48 |
| 2. Prężnica kabla |
110,6 ± 0,3 mm |
120,4 ± 0,3 mm |
| 3. Waga kabla |
117 kg |
130 kg |
| 4Członek Centralnej Siły. |
|
| - Materiał. |
FRP |
| 5/ Spuść rurę. |
|
| - Materiał. |
PBT |
| Numer rurki luźnej |
2 |
4 |
4 |
| - Liczba włókien na rurę |
6 |
6 |
12 |
| - Rodzaj mieszaniny wypełniającej |
Jelly |
| 6. Wypełniacz |
|
| - Materiał. |
PP |
| - Brak wypełniacza |
4 |
2 |
2 |
| 7. Zgromadzenie rur |
|
| - Układ rur |
1+6 |
| - Typ nawigacyjny |
SZ |
| 8System blokowania wody. |
|
| - Materiał. |
Związek wypełniający ((Albo taśma blokowa wody) |
| 9. Owijanie rdzenia |
|
| - Materiał. |
Taśma poliestrowa |
| 10- Członek siły. |
|
| - Materiał. |
Przędza aramidowa |
| 11Wewnętrzna osłona |
|
| - Materiał. |
MDPE |
| -Gęstość |
00,8 mm±0,2 mm |
| 12.Zobaczna osłona |
|
| - Materiał. |
HDPE |
| -Gęstość |
10,8 mm±0,2 mm |
| 13. Oznakowanie osłony |
|
| - Rodzaj oznakowania |
Drukowanie laserowe |
Należy podać następujące pola:
Telekomunikacje dalekobieżne, sieci LAN w obszarach wysokiego napięcia lub dostęp do sieci telekomunikacyjnej. Systemy przesyłu energii w obszarach o wysokiej aktywności grzmotów i wysokiej interferencji elektromagnetycznej.
