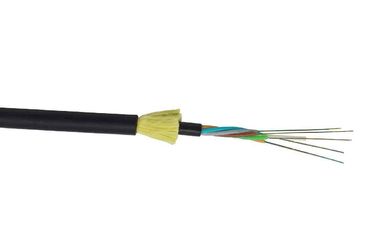

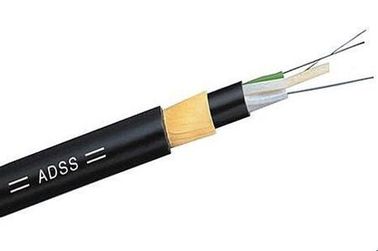

Kabel jednorzędowy 2/4/6/8/12/24/48/96 Kabel optyczny z włókna optycznego ADSS
Opis produktu
Kabel jednowarunkowy 2/4/6/8/12/24/48/96 Kabel optyczny z włókna optycznego ADSS nadaje się do instalacji na zewnątrz.Lekka konstrukcja opancerzona z przekaźnikiem z przędzy Amaid sprawia, że kabel jednowarunkowy 2/4/6/8/12/24/48/96 Rdzeń ADSS Kabel światłowodowy sam grawitacja.
1.2 Niniejsza specyfikacja obejmuje wymagania dotyczące całkowicie dielektrycznego samodzielnego kabla światłowodowego (ADSS), który należy dostarczyć klientowi do użytku poza instalacją.
1.3 Kabel światłowodowy musi spełniać wymagania niniejszej specyfikacji i ogólnie spełniać najnowsze normy lub lepsze:
ITU-T G650: Definicje i metody badań dla liniowych, deterministycznych atrybutów światła jednowarunkowego i kabla
ITU-T G652.D: Charakterystyka jednomodowego światłowodu i kabla
IEC 60793-2-50 B1.3: Specyfikacja sekcjonalna dla włókien jednowarunkowych klasy B
IEEE Std 1222TM, Standard IEEE dla kabli światłowodowych całkowicie dielektrycznych
Specyfikacje
Ogólne specyfikacje
| Rodzaj kabla |
ADSS |
| Rodzaj włókna |
G652D |
| Zastosowanie |
Telekomunikacje dalekobieżne, sieci LAN w obszarze wysokiego napięcia lub dostęp do sieci telekomunikacyjnej; |
| Zalecane metody instalacji |
System przesyłu energii, duże obszary grzmotów i wysoka inerencja elektromagnetyczna |
| Środowisko |
Na zewnątrz |
| Zakres temperatury |
-40 do 70°C |
Specyfikacje włókien
| Parametr techniczny jedno-trybówki światłowodowej ITU-T G.652D (B1.3) |
| Charakterystyka optyczna |
|
|
|
| Średnica pola trybu (MFD) |
1310 nm
1550 nm
|
9.2±0.4
100,4±0.8
|
μm
μm
|
| Długość fali odcięcia (λcc) |
|
≤ 1260 |
nm |
| Współczynnik osłabienia |
1310 nm
1383nm
1550 nm
|
< 0.35
< 0.35
< 0.22
|
dB/km
dB/km
dB/km
|
| Utrata makrobękania |
φ75 mm, 100 okrążeń, przy 1550 nm |
≤ 0.1 |
dB |
| Niejednorodność osłabienia |
|
≤ 0.05 |
dB |
| Współczynnik rozproszenia |
1288~1339nm
1271~1360nm
1550 nm
|
≤ 3.5
≤ 5.3
≤ 18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Zerowa długość fali rozproszenia |
|
1300~1324 |
nm |
| Maksymalny zerowy nachylenie rozproszenia |
|
≤ 0.093 |
Ps/(nm2.km) |
| Wskaźnik grupy załamania (wartość typowa) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Cechy geometryczne |
|
|
|
| Średnica okładzin |
|
125.0±1.0 |
μm |
| Błąd koncentryczności rdzenia/pokrywki |
|
≤ 0.8 |
μm |
| Nieokrągłość powłoki |
|
≤ 1.0 |
% |
| Średnica powłoki |
|
2450,0±10 |
μm |
| Błąd koncentryczności powłoki/powłoki |
|
≤ 12.0 |
μm |
| Nieokrągłość powłoki |
|
≤ 8 |
% |
| Średnica kolorowego powłoku |
|
2500,0± 15 |
μm |
| Charakterystyka mechaniczna |
|
|
|
| Wylotowanie (promień) |
|
≥ 4 |
m |
| Środki przeciwprężeniowe |
|
> 0.69 |
Średnia |
| Siła paska powlekania |
Średnia wartość
Wartość szczytowa
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parametr podatności na korozję pod wpływem naprężenia dynamicznego (n)dwartość) |
|
≥ 20 |
|
Norma CśmierdzącyJa...zidentyfikowanieFIber
| Nie, nie, nie. |
1 |
2 |
3 |
4 |
5 |
6 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Płyty |
Biały |
| Nie, nie, nie. |
7 |
8 |
9 |
10 |
11 |
12 |
| Kolor |
Czerwony |
Czarne |
Żółty |
Violet |
Różowa |
Akwa
|

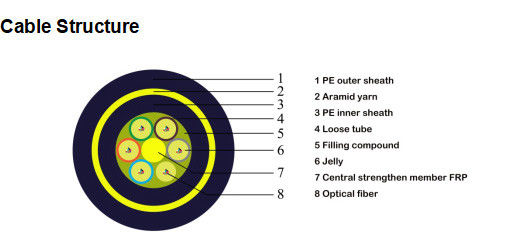

KabelDWymaganie
| Pozycje |
Opis |
| Włókno optyczne ((G.652. D) |
12F |
24F |
| Rurka luźna |
Materiał |
PBT (tereftalat polibutylenowy) |
| Włókna na rurę |
4 |
4 |
| Liczby |
3 |
6 |
| Włókna wypełniające |
Liczby |
3 |
0 |
| Członek centralnej siły |
Materiał |
FRP (plastik wzmocniony włóknami szklanymi) |
| Materiał blokujący wodę |
Przędza wodoszczelna |
| Dodatkowy członek oddziału |
Przędza aramidowa |
| Obudowa zewnętrzna |
Materiał |
Czarny HDPE |
| Gęstość |
Nominalny: 1,6 mm |
| Przeciętna średnica kablu (± 0,3 mm) |
10.0 |
| Przybliżona masa kabla (kg/km) |
78 |
| Notyfikowane napięcie napędowe (RTS) |
4.5KN |
| Maksymalne napięcie robocze (40% RTS) |
1.8KN |
| Codzienny stres (15-25% RTS) |
00,675-1,125KN |
| Maksymalny dopuszczalny przedział |
100 metrów |
| Złamać |
Krótki czas |
2200N/100mm |
| Zastosowany zakres temperatur |
Operacja |
-40°C~+70°C |
| Instalacja |
-10°C~+50°C |
| Przechowywanie i wysyłki |
-40°C~+60°C |
| Promień gięcia |
Instalacja |
20 razy średnica kabla |
| Operacja |
10 razy średnica kabla |
KabelSWzgórzeMłukowanie
Każdy kabel ma wyraźnie oznaczone następujące informacje na zewnętrznej obudowie kabli:
a. Nazwa producenta.
b. Rok produkcji
c. Rodzaj kabla i włókna
d. Oznakowanie długości (przy normalnym druku na każdym metrze)
e. lub zgodnie z wymaganiami klienta.
Wydajność kabli
| Pozycja |
Badania |
Metoda badania |
Wynik badania |
| 1 |
Wytrzymałość na rozciąganie
IEC 60794-1-E1
|
Obciążenie napięciem:1500N
Czas: 1 min.
Długość kabla: ≥ 50 m
|
Zmiana strat≤0,1dB@1550nm
Brak uszkodzeń włókien i obudowy
|
| 2 |
Wpływ
IEC 60794-1-E4
|
Wysokość: 1 m
Waga: 1 kg
Miejsce uderzenia: ≥ 5
Cykl uderzenia: w przypadku dzierżawy 3 cykle na miejsce
|
Zmiana strat≤0,1dB@1550nm
Brak uszkodzeń włókien i obudowy
|
| 3 |
Wielokrotne gięcie
IEC 60794-1-E6
|
Średnica gięcia: 25x zewnętrzna średnica kabla
Obciążenie stosowane: 25 kg
Cykl gięcia: 30 razy
Prędkość gięcia: 1 cykl na 2 sekundy
|
Zmiana strat≤0,1dB@1550nm
Brak uszkodzeń włókien i obudowy
|
| 4 |
Wkręcenie
IEC 60794-1-E7
|
Długość skrętu: 1 m
Obciążenie stosowane: 25 kg
kąt skręcenia: ±90 lub +180
Cykl skręcenia: ≥10 razy
|
Zmiana strat≤0,1dB@1550nm
Brak uszkodzeń włókien i obudowy
|
| 5 |
Wpływ wody
IEC 60794-1-F5B
|
Wysokość wody: 1 m
Długość kabla: 3 m
Czas przechowywania: 24 godziny
|
Brak wycieku wody z przeciwległego końca kabla |
| 6 |
Temperatura
IEC 60794-1-F1
|
Stopień temperatury: +20°C->-40°C°C >+70°C->+20°C
Czas przechowywania: 24 godziny na każdy krok
Cykl: 2 razy
|
Zmiana strat≤0,1dB@1550nm
Brak uszkodzeń włókien i obudowy
|
| 7 |
Przepływ złożony
IEC 60794-1-E14
|
Długość próbki: 30 cm
Temperatura: 70°C±2°C
Czas przechowywania: 24 godziny
|
Brak przepływu złożonego |
Opakowanie i wysyłka oraz płatność
Kable są dostarczane w długościach określonych w PI lub zgodnie z wymaganiami.Minimalna średnica beczki bębna nie może być mniejsza niż 30 razy średnica kabla.
Kabel na każdej rolce będzie całkowicie pokryty opakowaniem termicznym, które jest przymocowane do kabla paskami opakowaniowymi.
Koniec kable zostanie uszczelniony plastikowymi czapkami ochronnymi w celu zapobiegania przeniknięciu wody.Wnętrze bębna jest załączone sprawozdanie z końcowego badania z danymi o właściwościch tłumienia dla każdego włókna.
