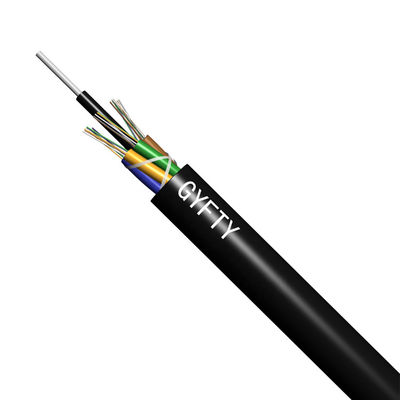

Antenowy jednomodowy system transmisji mocy GYFTY 6/12/24 rdzeniowy kabel światłowodowy
GYFTY FRP znajduje się w środku rdzeni jako niemetaliczny element wzmacniający.Rury kablowe wypełnione masą wypełniającą są skręcone wokół elementu wzmacniającego.Zakończony pochwą PE.Kable GYFTY są dostępne od 2 rdzeni do 288 rdzeni.Jest używany w obszarach wysokiego napięcia do komunikacji na duże odległości.
Aplikacje
1. Antena / kanał
2. Podłączanie urządzeń komunikacyjnych
3. Wielordzeniowy system okablowania w centrum danych
Charakterystyka
1. Dobra wydajność mechaniczna i temperaturowa
2. Rura Looes o wysokiej wytrzymałości, która jest odporna na hydrolizę
3. Specjalna mieszanka wypełniająca tubę zapewnia krytyczną ochronę włókna
4. Odporność na zgniatanie i elastyczność
5. Podejmowane są następujące środki w celu zapewnienia wodoszczelności kabla:
6. Tworzywo sztuczne wzmocnione pojedynczym włóknem jako centralny element wzmacniający
7. Luźna masa wypełniająca tubę
8.100% wypełnienie rdzenia kabla
Specyfikacje ogólne
| Rodzaj kabla |
GYFTY |
| Rodzaj włókna |
G652D |
| Aplikacja |
Komunikacja na duże odległości, LAN |
| Zalecane metody instalacji |
Antenowy |
| Środowisko |
Na wolnym powietrzu |
| Zakres temperatury |
-40℃do 70℃ |
| Parametr techniczny światłowodu jednomodowego ITU-T G.652D (B1.3). |
| Charakterystyka optyczna |
|
|
|
| Średnica pola trybu (MFD) |
1310 nm
1550 nm
|
9,2±0,4
10,4 ± 0,8
|
um
um
|
| Długość fali odcięcia (λcc) |
|
≤1260 |
nm |
| Współczynnik tłumienia |
1310 nm
1383 nm
1550 nm
|
<0,35
<0,35
<0,22
|
dB/km
dB/km
dB/km
|
| Utrata zginania makro |
φ75mm, 100 okręgów, przy 1550nm |
≤0,1 |
dB |
| Nierównomierność tłumienia |
|
≤0,05 |
dB |
| Współczynnik dyspersji |
1288~1339 nm
1271~1360 nm
1550 nm
|
≤3,5
≤5,3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Długość fali o zerowej dyspersji |
|
1300~1324 |
nm |
| Maksymalne zerowe nachylenie dyspersji |
|
≤0,093 |
Ps/(nm2.km) |
| Grupowy współczynnik załamania światła (wartość typowa) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Charakterystyka geometryczna |
|
|
|
| Średnica okładziny |
|
125,0 ± 1,0 |
um |
| Błąd koncentryczności rdzenia/okładziny |
|
≤0,8 |
um |
| Nieokrągłość okładziny |
|
≤1.0 |
% |
| Średnica powłoki |
|
245,0±10 |
um |
| Błąd koncentryczności okładziny/powłoki |
|
≤12,0 |
um |
| Nieokrągłość powłoki |
|
≤8 |
% |
| Średnica kolorowej powłoki |
|
250,0±15 |
um |
| Charakterystyka mechaniczna |
|
|
|
| Curling (promień) |
|
≥4 |
M |
| Stres dowodowy |
|
>0,69 |
Gpa |
| Siła paska powłoki |
Średnia wartość
Wartość szczytowa
|
1,0-5,0
1,3-8,9
|
N
N
|
| Dynamiczny parametr podatności na korozję naprężeniową (nDwartość) |
|
≥20 |
|
| Przedmiot |
Opis |
| Model nr |
GYFTY |
| 1. Liczba włókien |
48 |
72 |
| 2. Średnica kabla (MM) ±0,3 |
9.2 |
9.8 |
| 3. Waga kabla (kg) |
65 |
81 |
| 4. Członek Centralnej Siły |
|
| -Materiał |
FRP |
| -Średnica |
1,4 mm |
2,0 mm |
| -Powłoka PE |
NIE |
| 5. Luźna rurka |
|
| -Materiał |
PBT |
| -Średnica zewnętrzna |
2,0 mm |
| -Grubość |
0,3 mm |
| -Rodzaj masy wypełniającej |
Galareta |
| -NIE.z luźnej tuby |
4 |
6 |
| 6. Wypełniacz |
|
| -Materiał |
PP |
| -Średnica zewnętrzna |
2,0 mm |
| -NIE.wypełniaczy |
1 |
0 |
| 7. Zespół rury |
|
| -Układ rur |
1+5 |
1+6 |
| -Typ splotu |
SZ |
| 8. System blokowania wody |
|
| -Materiał |
Mieszanka wypełniająca |
| 9. Zawijanie rdzenia |
|
| -Materiał |
taśma poliestrowa |
| 10. Powłoka zewnętrzna |
|
| -Materiał |
PE |
| -Grubość |
1,6 mm±0,1 mm |
| 12. Oznakowanie osłony |
|
| -Rodzaj oznakowania |
Druk laserowy
|
Możemy zaprojektować dowolny rodzaj konstrukcji w zależności od warunków środowiskowych i zdolności przesyłowych, takich jak GYFTA, GYFXTY, GYFDTZA itp.

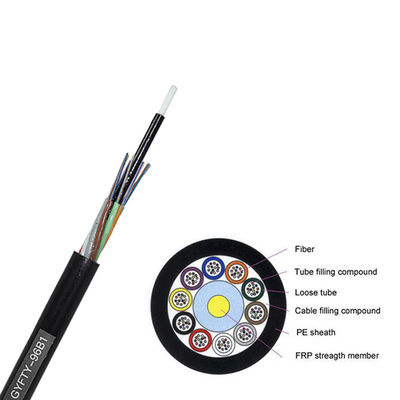

Struktura
Oznaczenie osłony kabla
Każdy kabel posiada wyraźnie zaznaczone na zewnętrznej powłoce kabli następujące informacje:
A.Nazwa producenta.
B.Rok producenta
C.Rodzaj kabla i włókna
D.Znak długości (zwykle drukowany na każdym metrze)
mi.Lub jako wymagania klienta.
