2-żyłowy zewnętrzny kabel przyłączeniowy FTTH ze światłowodu G657A
Niniejsza specyfikacja obejmuje wymagania projektowe dotyczące norm konstrukcyjnych, mechanicznych, fizycznych i wydajnościowych dotyczących dostarczania kabli światłowodowych.Funkcje opisane w tym dokumencie mają na celu dostarczenie informacji na temat wydajności kabla optycznego.
Oznaczenie osłony kabla
Każdy kabel posiada wyraźnie zaznaczone na zewnętrznej powłoce kabli następujące informacje:
A.Nazwa producenta.
B.Rok producenta
C.Rodzaj kabla i włókna
D.Znak długości (zwykle drukowany na każdym metrze)
mi.Lub jako wymagania klienta.
Testowanie i kontrola
Właściwości optyczne wszystkich włókien są mierzone przed wyprodukowaniem kabla i pozostają identyfikowalne przez cały proces produkcyjny i przez cały okres użytkowania kabla.
Po okablowaniu stosujemy techniki statystycznej kontroli procesu wraz z okresową weryfikacją, aby zapewnić 100% zgodność z wymaganiami dotyczącymi tłumienia na każdej długości kabla z dwukierunkowym OTDRem na wszystkich długościach fal roboczych.Pomiary wymiarów kabli są również wykonywane podczas kontroli końcowej i rejestrowane.
Specyfikacje
|
Rodzaj kabla
|
FTTH (kabel upuszczający)
|
|
Rodzaj włókna
|
SM G.657A1
|
|
Aplikacja
|
Komunikacja na duże odległości, LAN
|
|
Zalecane metody instalacji
|
Antenowy
|
|
Środowisko
|
Wewnątrz i na zewnątrz
|
|
Zakres temperatury
|
-40ºC do 70ºC
|
Specyfikacje światłowodów
|
Styl włókna
|
Jednostka
|
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
|
stan
|
nm
|
1310/1550
|
1310/1550
|
1310/1550
|
|
osłabienie
|
dB/km
|
≤0,36/0,23
|
≤3,5/0,21
|
≤3,5/0,21
|
|
Dyspersja
|
1310 nm
|
Ps/(nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550 nm
|
Ps/(nm*km)
|
≤22
|
≤22
|
≤22
|
|
Długość fali o zerowej dyspersji
|
nm
|
1312±10
|
1312±10
|
1300-1324
|
|
Nachylenie zerowej dyspersji
|
ps/(nm²×Km)
|
≤0,091
|
≤0,090
|
≤0,092
|
|
Maksymalne indywidualne włókno PMD
|
[ps/√km]
|
≤0,2
|
≤0,2
|
≤0,2
|
|
Wartość łącza projektu PMD
|
ps/(nm²×Km)
|
≤0,08
|
≤0,08
|
≤0,08
|
|
Długość fali odcięcia włókna λc
|
nm
|
>=1180,≤1330
|
>=1180,≤1330
|
>=1180,≤1330
|
|
Długość fali odcięcia kabla λcc
|
nm
|
≤1260
|
.....
|
.....
|
|
MFD
|
1310 nm
|
hm
|
9,2±0,4
|
9,0±0,4
|
9,8±0,4
|
|
1550 nm
|
hm
|
10,4±0,8
|
10,1 ± 0,5
|
9,8±0,5
|
|
Krok (średnia pomiaru dwukierunkowego)
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Nieregularności długości włókien i nieciągłości punktowej
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Różnica współczynnika rozproszenia wstecznego
|
dB/km
|
≤0,03
|
≤0,03
|
≤0,03
|
|
Jednorodność tłumienia
|
dB/km
|
≤0,01
|
≤0,01
|
≤0,01
|
|
Średnica okładziny
|
hm
|
125,0 ± 0,1
|
124,8 ± 0,1
|
124,8 ± 0,1
|
|
Nieokrągłość okładziny
|
%
|
≤1,0
|
≤0,7
|
≤0,7
|
|
Średnica powłoki
|
hm
|
242±7
|
242±7
|
242±7
|
|
Błąd koncentryczności powłoki/zięby
|
hm
|
≤12,0
|
≤12,0
|
≤12,0
|
|
Powłoka nieokrągła
|
%
|
≤6,0
|
≤6,0
|
≤6,0
|
|
Błąd koncentryczności rdzenia/okładziny
|
hm
|
≤0,6
|
≤0,5
|
≤0,5
|
|
Zawijanie (promień)
|
hm
|
≥4
|
≥4
|
≥4
|
|
Styl włókna
|
Jednostka
|
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
|
stan
|
nm
|
1310/1550
|
1310/1550
|
1310/1550
|
|
osłabienie
|
dB/km
|
≤0,36/0,23
|
≤3,5/0,21
|
≤3,5/0,21
|
|
Dyspersja
|
1310 nm
|
Ps/(nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550 nm
|
Ps/(nm*km)
|
≤22
|
≤22
|
≤22
|
|
Długość fali o zerowej dyspersji
|
nm
|
1312±10
|
1312±10
|
1300-1324
|
|
Nachylenie zerowej dyspersji
|
ps/(nm²×Km)
|
≤0,091
|
≤0,090
|
≤0,092
|
|
Maksymalne indywidualne włókno PMD
|
[ps/√km]
|
≤0,2
|
≤0,2
|
≤0,2
|
|
Wartość łącza projektu PMD
|
ps/(nm²×Km)
|
≤0,08
|
≤0,08
|
≤0,08
|
|
Długość fali odcięcia włókna λc
|
nm
|
>=1180,≤1330
|
>=1180,≤1330
|
>=1180,≤1330
|
|
Długość fali odcięcia kabla λcc
|
nm
|
≤1260
|
.....
|
.....
|
|
MFD
|
1310 nm
|
hm
|
9,2±0,4
|
9,0±0,4
|
9,8±0,4
|
|
1550 nm
|
hm
|
10,4±0,8
|
10,1 ± 0,5
|
9,8±0,5
|
|
Krok (średnia pomiaru dwukierunkowego)
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Nieregularności długości włókien i nieciągłości punktowej
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Różnica współczynnika rozproszenia wstecznego
|
dB/km
|
≤0,03
|
≤0,03
|
≤0,03
|
|
Jednorodność tłumienia
|
dB/km
|
≤0,01
|
≤0,01
|
≤0,01
|
|
Średnica okładziny
|
hm
|
125,0 ± 0,1
|
124,8 ± 0,1
|
124,8 ± 0,1
|
|
Nieokrągłość okładziny
|
%
|
≤1,0
|
≤0,7
|
≤0,7
|
|
Średnica powłoki
|
hm
|
242±7
|
242±7
|
242±7
|
|
Błąd koncentryczności powlekania
|
hm
|
≤12,0
|
≤12,0
|
≤12,0
|
|
Powłoka nieokrągła
|
%
|
≤6,0
|
≤6,0
|
≤6,0
|
|
Błąd koncentryczności rdzenia/okładziny
|
hm
|
≤0,6
|
≤0,5
|
≤0,5
|
|
Zawijanie (promień)
|
hm
|
≥4
|
≥4
|
≥4
|
Projekt kabla
|
Przedmiot
|
Opis
|
|
Model nr
|
FTTH-1 G.657A1-LSZH
|
|
1. Liczba włókien
|
2 rdzeń
|
|
2. Średnica kabla
|
2,1 ± 0,1 * 5,2 ± 0,2 mm
|
|
3. Waga kabla
|
17,7 kg
|
|
4. Członek siły
|
|
|
-Materiał
|
STAL
|
|
-Średnica
|
0,45mm*2
|
|
5. Zewnętrzna osłona
|
|
|
-Materiał
|
LSZH
|
|
6. Oznakowanie osłony
|
|
|
-Rodzaj oznakowania
|
Druk laserowy
|
|
7. Posłaniec
|
|
|
OD
|
1,0 mm
|
|
Materiał
|
Stalowy drut
|
Wydajność kabla
|
Rzeczy
|
Opis
|
|
Zakres temperatur instalacji
|
-20--+60ºC
|
|
Temperatura pracy i transportu
|
-40-+70ºC
|
|
Min promień gięcia (mm)
|
Długoterminowy
|
10D
|
|
krótkoterminowe
|
20D
|
|
Dopuszczalna wytrzymałość na rozciąganie (N)
|
Długoterminowy
|
300
|
|
krótkoterminowe
|
600
|
|
Obciążenie zgniatające (N/100 mm)
|
Długoterminowy
|
1100
|
|
krótkoterminowe
|
2200
|
Pakowanie i wysyłka

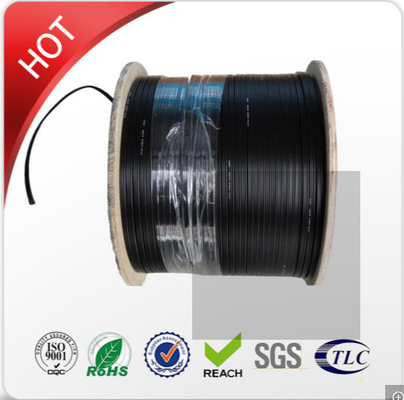

Kabel dostarczany jest w długościach określonych w PI lub na zamówienie.Każda długość zostanie wysłana na osobnym bezzwrotnym drewnianym bębnie.Minimalna średnica lufy bębna nie będzie mniejsza niż 30-krotna średnica liny.
Kabel na każdej szpuli będzie w całości owinięty folią termiczną, która jest przymocowana do kabla za pomocą pasków opakowaniowych.Ta chusta jest wielokrotnego użytku i zapewnia doskonałą ochronę termiczną i UV.
Końcówki kabli będą zabezpieczone plastikowymi zaślepkami zabezpieczającymi przed wnikaniem wody.Końce będą łatwo dostępne do testowania.Końcowy raport z testu kontrolnego z danymi dotyczącymi tłumienia dla każdego włókna jest dołączony wewnątrz bębna.
