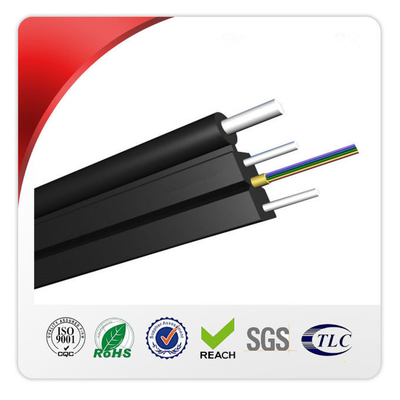

2-rdzeniowy zewnętrzny kabel spadowy FTTH ze wzmocnieniem z drutu stalowego
Niniejsza specyfikacja obejmuje wymagania projektowe dotyczące norm konstrukcyjnych, mechanicznych, fizycznych i wydajnościowych dotyczących dostarczania kabli światłowodowych.Funkcje opisane w tym dokumencie mają na celu dostarczenie informacji na temat wydajności kabla optycznego.
Aplikacje
1. Okablowanie zewnętrzne.
2.FTTH, system terminali.
3. Wał wewnętrzny, okablowanie budynku.
Charakterystyka
1. Konstrukcja przekroju poprzecznego typu muszka, kurtka LSZH lub PVC.
2. Dwa równoległe druty stalowe lub FRP jako element wzmacniający chroniący włókno i zapewniający odpowiednie napięcie i nacisk.
3. Elastyczne trwałe włókno zapewnia większą przepustowość i poprawia charakterystykę transmisji sieciowej.
4. Łatwy oderwany, lekki, mały rozmiar, unikalny wzór rowka, łatwy w utrzymaniu.
5. Pojedynczy drut stalowy jako posłaniec w celu poprawy właściwości rozciągających.
Oznaczenie osłony kabla
Każdy kabel posiada wyraźnie zaznaczone na zewnętrznej powłoce kabli następujące informacje:
A.Nazwa producenta.
B.Rok producenta
C.Rodzaj kabla i włókna
D.Znak długości (drukowanie normalnie na każdym metrze)
mi.Lub jako wymagania klienta.
Specyfikacje
Specyfikacje ogólne
|
Rodzaj kabla
|
FTTH (kabel upuszczający)
|
|
Rodzaj włókna
|
SM G.657A1
|
|
Aplikacja
|
Komunikacja na duże odległości, LAN
|
|
Zalecane metody instalacji
|
Antenowy
|
|
Środowisko
|
Wewnątrz i na zewnątrz
|
|
Zakres temperatury
|
-40ºC do 70ºC
|
Specyfikacje światłowodów
|
Styl włókna
|
Jednostka
|
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
|
stan
|
nm
|
1310/1550
|
1310/1550
|
1310/1550
|
|
osłabienie
|
dB/km
|
≤0,36/0,23
|
≤3,5/0,21
|
≤3,5/0,21
|
|
Dyspersja
|
1310 nm
|
Ps/(nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550 nm
|
Ps/(nm*km)
|
≤22
|
≤22
|
≤22
|
|
Długość fali o zerowej dyspersji
|
nm
|
1312±10
|
1312±10
|
1300-1324
|
|
Nachylenie zerowej dyspersji
|
ps/(nm²×Km)
|
≤0,091
|
≤0,090
|
≤0,092
|
|
Maksymalne indywidualne włókno PMD
|
[ps/√km]
|
≤0,2
|
≤0,2
|
≤0,2
|
|
Wartość łącza projektu PMD
|
ps/(nm²×Km)
|
≤0,08
|
≤0,08
|
≤0,08
|
|
Długość fali odcięcia włókna λc
|
nm
|
>=1180,≤1330
|
>=1180,≤1330
|
>=1180,≤1330
|
|
Długość fali odcięcia kabla λcc
|
nm
|
≤1260
|
.....
|
.....
|
|
MFD
|
1310 nm
|
hm
|
9,2±0,4
|
9,0±0,4
|
9,8±0,4
|
|
1550 nm
|
hm
|
10,4 ± 0,8
|
10,1 ± 0,5
|
9,8±0,5
|
|
Krok (średnia pomiaru dwukierunkowego)
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Nieregularności długości włókien i nieciągłości punktowej
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Różnica współczynnika rozproszenia wstecznego
|
dB/km
|
≤0,03
|
≤0,03
|
≤0,03
|
|
Jednorodność tłumienia
|
dB/km
|
≤0,01
|
≤0,01
|
≤0,01
|
|
Średnica okładziny
|
hm
|
125,0 ± 0,1
|
124,8 ± 0,1
|
124,8 ± 0,1
|
|
Nieokrągłość okładziny
|
%
|
≤1,0
|
≤0,7
|
≤0,7
|
|
Średnica powłoki
|
hm
|
242±7
|
242±7
|
242±7
|
|
Błąd koncentryczności powłoki/zięby
|
hm
|
≤12,0
|
≤12,0
|
≤12,0
|
|
Powłoka nieokrągła
|
%
|
≤6,0
|
≤6,0
|
≤6,0
|
|
Błąd koncentryczności rdzenia/okładziny
|
hm
|
≤0,6
|
≤0,5
|
≤0,5
|
|
Zawijanie (promień)
|
hm
|
≥4
|
≥4
|
≥4
|
|
Styl włókna
|
Jednostka
|
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
|
stan
|
nm
|
1310/1550
|
1310/1550
|
1310/1550
|
|
osłabienie
|
dB/km
|
≤0,36/0,23
|
≤3,5/0,21
|
≤3,5/0,21
|
|
Dyspersja
|
1310 nm
|
Ps/(nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550 nm
|
Ps/(nm*km)
|
≤22
|
≤22
|
≤22
|
|
Długość fali o zerowej dyspersji
|
nm
|
1312±10
|
1312±10
|
1300-1324
|
|
Nachylenie zerowej dyspersji
|
ps/(nm²×Km)
|
≤0,091
|
≤0,090
|
≤0,092
|
|
Maksymalne indywidualne włókno PMD
|
[ps/√km]
|
≤0,2
|
≤0,2
|
≤0,2
|
|
Wartość łącza projektu PMD
|
ps/(nm²×Km)
|
≤0,08
|
≤0,08
|
≤0,08
|
|
Długość fali odcięcia włókna λc
|
nm
|
>=1180,≤1330
|
>=1180,≤1330
|
>=1180,≤1330
|
|
Długość fali odcięcia kabla λcc
|
nm
|
≤1260
|
.....
|
.....
|
|
MFD
|
1310 nm
|
hm
|
9,2±0,4
|
9,0±0,4
|
9,8±0,4
|
|
1550 nm
|
hm
|
10,4 ± 0,8
|
10,1 ± 0,5
|
9,8±0,5
|
|
Krok (średnia pomiaru dwukierunkowego)
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Nieregularności długości włókien i nieciągłości punktowej
|
dB
|
≤0,05
|
≤0,05
|
≤0,05
|
|
Różnica współczynnika rozproszenia wstecznego
|
dB/km
|
≤0,03
|
≤0,03
|
≤0,03
|
|
Jednorodność tłumienia
|
dB/km
|
≤0,01
|
≤0,01
|
≤0,01
|
|
Średnica okładziny
|
hm
|
125,0 ± 0,1
|
124,8 ± 0,1
|
124,8 ± 0,1
|
|
Nieokrągłość okładziny
|
%
|
≤1,0
|
≤0,7
|
≤0,7
|
|
Średnica powłoki
|
hm
|
242±7
|
242±7
|
242±7
|
|
Błąd koncentryczności powlekania
|
hm
|
≤12,0
|
≤12,0
|
≤12,0
|
|
Powłoka nieokrągła
|
%
|
≤6,0
|
≤6,0
|
≤6,0
|
|
Błąd koncentryczności rdzenia/okładziny
|
hm
|
≤0,6
|
≤0,5
|
≤0,5
|
|
Zawijanie (promień)
|
hm
|
≥4
|
≥4
|
≥4
|
Kolor standardowyIdentyfikacja włókna
|
NIE.
|
1
|
2
|
3
|
4
|
5
|
6
|
|
Kolor
|
Niebieski
|
Pomarańczowy
|
Zielony
|
brązowy
|
Łupek
|
Biały
|
|
NIE.
|
7
|
8
|
9
|
10
|
11
|
12
|
|
Kolor
|
Czerwony
|
Czarny
|
Żółty
|
Fioletowy
|
Różowy
|
wodny
|
Projekt kabla
|
Przedmiot
|
Opis
|
|
Model nr
|
FTTH-1 G.657A1-LSZH
|
|
1. Liczba włókien
|
2 rdzeń
|
|
2. Średnica kabla
|
2,1 ± 0,1 * 5,2 ± 0,2 mm
|
|
3. Waga kabla
|
17,7 kg
|
|
4. Członek siły
|
|
|
-Materiał
|
STAL
|
|
-Średnica
|
0,45mm*2
|
|
5. Zewnętrzna osłona
|
|
|
-Materiał
|
LSZH
|
|
6. Oznakowanie osłony
|
|
|
-Rodzaj oznakowania
|
Druk laserowy
|
|
7. Posłaniec
|
|
|
OD
|
1,0 mm
|
|
Materiał
|
Stalowy drut
|
Wydajność kabla
| Rzeczy |
Opis |
| Zakres temperatur instalacji |
-20--+60ºC |
| Temperatura pracy i transportu |
-40-+70ºC |
| Min promień gięcia (mm) |
Długoterminowy |
10D |
| krótkoterminowe |
20D |
| Dopuszczalna wytrzymałość na rozciąganie (N) |
Długoterminowy |
300 |
| krótkoterminowe |
600 |
| Obciążenie zgniatające (N/100 mm) |
Długoterminowy |
1100 |
| krótkoterminowe |
2200 |
Testowanie i kontrola
Właściwości optyczne wszystkich włókien są mierzone przed wyprodukowaniem kabla i pozostają identyfikowalne przez cały proces produkcyjny i przez cały okres użytkowania kabla.
Po okablowaniu stosujemy techniki statystycznej kontroli procesu wraz z okresową weryfikacją, aby zapewnić 100% zgodność z wymaganiami dotyczącymi tłumienia na każdej długości kabla z dwukierunkowym OTDRem na wszystkich długościach fal roboczych.Pomiary wymiarów kabli są również wykonywane podczas kontroli końcowej i rejestrowane.
Pakowanie i wysyłka
Kabel dostarczany jest w długościach określonych w PI lub na zamówienie.Każda długość zostanie wysłana na osobnym bezzwrotnym drewnianym bębnie.Minimalna średnica lufy bębna nie będzie mniejsza niż 30-krotna średnica liny.
Kabel na każdej szpuli będzie w całości owinięty folią termiczną, która jest przymocowana do kabla za pomocą pasków opakowaniowych.Ta chusta jest wielokrotnego użytku i zapewnia doskonałą ochronę termiczną i UV.
Końcówki kabli będą zabezpieczone plastikowymi zaślepkami zabezpieczającymi przed wnikaniem wody.Końce będą łatwo dostępne do testowania.Końcowy raport z testu kontrolnego z danymi dotyczącymi tłumienia dla każdego włókna jest dołączony wewnątrz bębna.
