24 światłowodowy wielomodowy kabel światłowodowy typu Fan-out do użytku wewnętrznego o wysokiej wytrzymałości
Wielofunkcyjny kabel dystrybucyjny wykorzystuje jako podjednostkę kabel simplex (ciasny bufor φ900μm, włókno aramidowe jako element wzmacniający).Tworzywo sztuczne wzmocnione włóknem (FRP) znajduje się w środku rdzenia jako niemetalowy element wzmacniający.Podjednostki są skręcone wokół rdzenia kabla.Kabel jest zakończony płaszczem PVC lub LSZH (Low smoke, Zero halogen, Flame-retardant).
Funkcja
1. Skrętka niemetalowa struktura członu wytrzymałościowego zapewnia, że kabel wytrzymuje dużą wytrzymałość na rozciąganie.
2. Kurtka antykorozyjna, przeciwwodna, przeciw promieniowaniu ultrafioletowemu, trudnopalna i nieszkodliwa dla środowiska itp.
3. Temperatura robocza przechowywania: -20ºC~+60ºC, temperatura instalacji: -5ºC~+50ºC.
Aplikacja
1. Dystrybucja kabli w pomieszczeniach.
2. Do wewnątrzbudynkowego okablowania szkieletowego, w tym podłóg, skrzynek zaciskowych i stacji roboczych.
3. W przypadku bezpośrednich terminali krótkiego i średniego zasięgu wewnątrz budynków iw różnych budynkach, każdy podkabel można podłączyć bezpośrednio za pomocą standardowego złącza.
Parametry światłowodu
| NIE. |
Rzeczy |
Jednostka |
Specyfikacja |
| G.652D |
| 1 |
Średnica pola trybu |
1310 nm |
μm |
9,2±0,4 |
| 1550 nm |
μm |
10,4±0,5 |
| 2 |
Średnica okładziny |
μm |
124,8 ± 0,7 |
| 3 |
Nieokrągłość okładziny |
% |
≤0,7 |
| 4 |
Błąd koncentryczności okładziny rdzenia |
μm |
≤0,5 |
| 5 |
Średnica powłoki |
μm |
245±5 |
| 6 |
Nieokrągłość powłoki |
% |
≤6,0 |
| 7 |
Błąd koncentryczności okładzina-powłoka |
μm |
≤12,0 |
| 8 |
Długość fali odcięcia kabla |
nm |
λcc≤1260 |
| 9 |
Tłumienie (maks.) |
1310 nm |
dB/km |
≤0,4 |
| 1550 nm |
dB/km |
≤0,3 |
Parametry kabla
| Rzeczy |
Specyfikacje |
| Liczba włókien |
2-48 |
| Ściśle buforowane włókno |
Wymiar |
850µm±50µm |
| Materiał |
PCW |
| Kolor |
Biały |
| Kabel Simplex |
Wymiar |
1,9 mm±0,1 mm |
| Materiał |
LSZH |
| Kolor |
Żółty |
| Członek Siły |
Kevlar |
| Znaki drukarskie |
(1)-(48) |
| Członek Centralnej Siły |
Średnica |
3,8 mm±0,1 mm |
| Materiał |
FRP+LSZH |
| Kolor |
Żółty |
|
Zewnętrzna kurtka
|
Wymiar |
14,5 mm ± 0,5 mm |
| Materiał |
LSZH |
| Kolor |
Żółty |
Właściwości mechaniczne i środowiskowe
| Rzeczy |
Zjednoczyć |
Specyfikacje |
| Napięcie (długoterminowe) |
N |
600 |
| Napięcie (krótkoterminowe) |
N |
1500 |
| Zmiażdżenie (długoterminowe) |
N/10 cm |
300 |
| Zauroczenie (krótkoterminowe) |
N/10 cm |
1000 |
| min.Promień gięcia (dynamiczny) |
mm |
20D |
| min.Promień gięcia (statyczny) |
mm |
10D |
| Temperatura instalacji |
ºC |
-10~+50 |
| temperatura robocza |
ºC |
-20~+60 |
| Temperatura przechowywania |
ºC |
-20~+60 |
Parametr techniczny
| Charakterystyka geometryczna |
| Liczba włókien |
4 |
6 |
8 |
12 |
16 |
18 |
24 |
| Średnica kabla wyłamanego (mm) |
7,5 |
8.5 |
10 |
12,5 |
12,5 |
12,5 |
14,5 |
| Masa kabla zrywanego (kg/km) |
45 |
62 |
84 |
138 |
150 |
158 |
202 |
| Średnica TBF (μm) |
900±50 |
| Właściwości mechaniczne |
|
| Maksymalne obciążenie (N) |
Długoterminowy |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| Krótkoterminowe |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
| Promień gięcia (mm) |
Dynamiczny |
20*D (D: średnica kabla) |
| Statyczny |
10*D (D: średnica kabla) |
| Błonnik |
| Rodzaj włókna (wymiar rdzenia/płaszcza) |
9/125 50/125 62,5/125 |
| Charakterystyka transmisji |
| |
SM
(1310/1550 nm)
|
50/125
(850/1300 nm)
|
62,5/125
(850/1300 nm)
|
| Maksymalne tłumienie (dB/km) |
0,45/0,30 |
3,5/1,5 |
3,5/1,5 |
| Typowe tłumienie (dB/km) |
0,40/0,25 |
3,1/1,0 |
3,0/1,0 |
| Minipasmo (Mhz.km) |
-- |
400/400 |
160/500 |

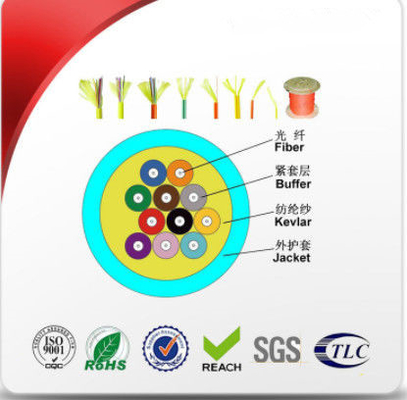

Struktura produktu
