Kanały zewnętrzne i instalacja antenowa kabel światłowodowy zbrojony taśmą stalową
Niniejsza specyfikacja obejmuje wymagania projektowe dotyczące norm konstrukcyjnych, mechanicznych, fizycznych i wydajnościowych dotyczących dostarczania kabli światłowodowych.Funkcje opisane w tym dokumencie mają na celu dostarczenie informacji na temat wydajności kabla optycznego.
Kabel SOznaczenie wrzosu
Każdy kabel posiada wyraźnie zaznaczone na zewnętrznej powłoce kabli następujące informacje:
A.Nazwa producenta.
B.Rok producenta
C.Rodzaj kabla i włókna
D.Znak długości (zwykle drukowany na każdym metrze)
mi.Lub jako wymagania klienta.
Specyfikacje
| Rodzaj kabla |
GYTS |
| Rodzaj włókna |
G652D |
| Aplikacja |
Komunikacja na duże odległości, LAN |
| Zalecane metody instalacji |
Kanał lub antena |
| Środowisko |
Na wolnym powietrzu |
| Zakres temperatury |
-40 ℃ do 70 ℃ |
Specyfikacje światłowodów
| Parametr techniczny światłowodu jednomodowego ITU-T G.652D (B1.3). |
| Charakterystyka optyczna |
|
|
|
| Średnica pola trybu (MFD) |
1310 nm
1550 nm
|
9,2±0,4
10,4 ± 0,8
|
um
um
|
| Długość fali odcięcia (λcc) |
|
≤1260 |
nm |
| Współczynnik tłumienia |
1310 nm
1383 nm
1550 nm
|
<0,35
<0,35
<0,22
|
dB/km
dB/km
dB/km
|
| Utrata zginania makro |
φ75mm, 100 okręgów, przy 1550nm |
≤0,1 |
dB |
| Nierównomierność tłumienia |
|
≤0,05 |
dB |
| Współczynnik dyspersji |
1288~1339 nm
1271~1360 nm
1550 nm
|
≤3,5
≤5,3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Długość fali o zerowej dyspersji |
|
1300~1324 |
nm |
| Maksymalne zerowe nachylenie dyspersji |
|
≤0,093 |
Ps/(nm2.km) |
| Grupowy współczynnik załamania światła (wartość typowa) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Charakterystyka geometryczna |
|
|
|
| Średnica okładziny |
|
125,0 ± 1,0 |
um |
| Błąd koncentryczności rdzenia/płaszcza |
|
≤0,8 |
um |
| Nieokrągłość okładziny |
|
≤1,0 |
% |
| Średnica powłoki |
|
245,0±10 |
um |
| Błąd koncentryczności okładziny/powłoki |
|
≤12,0 |
um |
| Nieokrągłość powłoki |
|
≤8 |
% |
| Średnica kolorowej powłoki |
|
250,0±15 |
um |
| Charakterystyka mechaniczna |
|
|
|
| Curling (promień) |
|
≥4 |
M |
| Stres dowodowy |
|
>0,69 |
Gpa |
| Siła paska powłoki |
Średnia wartość
Wartość szczytowa
|
1,0-5,0
1,3-8,9
|
N
N
|
| Dynamiczny parametr podatności na korozję naprężeniową (nDwartość) |
|
≥20 |
|
StandardCkolorIuzębienieBłonnik
| NIE. |
1 |
2 |
3 |
4 |
5 |
6 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielony |
brązowy |
Łupek |
Biały |
| NIE. |
7 |
8 |
9 |
10 |
11 |
12 |
| Kolor |
Czerwony |
Czarny |
Żółty |
Fioletowy |
Różowy |
wodny |

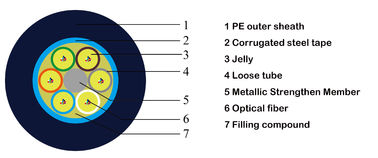

KabelProjekt
| Przedmiot |
Opis |
| Model nr |
GYTS |
| 1. Liczba włókien |
2-6 |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
| 2. Średnica kabla (MM) |
8,8±0,2 |
9,1 ± 0,2 |
9,6±0,2 |
10,2±0,2 |
11,7±0,2 |
14,2±0,2 |
| 3. Waga kabla (kg) |
82 |
96 |
|
120 |
140 |
203 |
| 4. Członek Centralnej Siły |
|
| -Materiał |
Stalowy drut |
| -Średnica |
1,4 mm |
2,0 mm |
| -Powłoka PE |
NIE |
Tak |
| 5. Luźna rurka |
|
| -Materiał |
PBT |
| -Rodzaj masy wypełniającej |
Galareta |
| -NIE.z luźnej tuby |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| 6. Wypełniacz |
|
| -Materiał |
PP |
| -NIE.wypełniaczy |
4 |
3 |
1 |
2 |
1 |
0 |
| 7. Zespół rury |
|
| -Układ rur |
1+5 |
1+6 |
1+8 |
1+12 |
| -Typ splotu |
SZ |
| 8. System blokowania wody |
|
| -Materiał |
Mieszanka wypełniająca |
| 9. Pancerz |
|
| -Materiał |
Taśma stalowa |
| 10. Powłoka zewnętrzna |
|
| -Materiał |
PE |
| -Grubość |
1,5 mm ± 0,2 mm |
| 11. Oznakowanie osłony |
|
| -Rodzaj oznakowania |
Druk laserowy |
Właściwości kabla
| Przedmiot |
Opis |
| Wytrzymałość na rozciąganie (N) |
Długoterminowy |
600 |
| Krótkoterminowe |
1500 |
| Zmiażdżenie (N / 100 mm) |
Długoterminowy |
300 |
| Krótkoterminowe |
1000 |
| min.Promień gięcia |
Statyczny |
10D |
| Dynamiczny |
20D |
| Zakres temperatur (℃) |
Operacja |
-40℃ - +70℃ |
| Instalacja |
-10℃ - +60℃ |
| Składowanie |
-40℃ - +70℃ |
Wydajność kabla
| Przedmiot |
Testowanie |
Metoda badania |
Wynik testu |
| 1 |
Wytrzymałość na rozciąganie
IEC 60794-1-E1
|
Obciążenie rozciągające: 1500N
Czas: 1 min
Długość kabla: ≥50m
|
Zmiana strat ≤0,1dB przy 1550nm
Brak zerwania włókna i uszkodzenia osłony
|
| 2 |
Uderzenie
IEC 60794-1-E4
|
Wysokość: 1m
Waga: 1 kg
Miejsce uderzenia: ≥5
Cykl uderzenia: co najmniej 3 cykle na miejsce
|
Zmiana strat ≤0,1dB przy 1550nm
Brak zerwania włókna i uszkodzenia osłony
|
| 3 |
Powtarzające się zginanie
IEC 60794-1-E6
|
Średnica gięcia: 25X zewnętrzna średnica kabla
Zastosowane obciążenie: 25 kg
Cykl gięcia: 30 razy
Szybkość gięcia: 1 cykl na 2s
|
Zmiana strat ≤0,1dB przy 1550nm
Brak zerwania włókna i uszkodzenia osłony
|
| 4 |
Skręcenie
IEC 60794-1-E7
|
Długość skręcania: 1m
Zastosowane obciążenie: 25 kg
Kąt skręcenia: ±90 lub +180
Cykl skrętu: ≥10 razy
|
Zmiana strat ≤0,1dB przy 1550nm
Brak zerwania włókna i uszkodzenia osłony
|
| 5 |
Penetracja wody
IEC 60794-1-F5B
|
Wysokość wody: 1m
Długość kabla: 3m
Utrzymywanie czasu: 24 godziny
|
Woda nie wyciekała z przeciwnego końca kabla |
| 6 |
Temperatura
IEC 60794-1-F1
|
Krok temperatury: +20°C->-40°C°C >+70°C->+20°C
Utrzymywanie czasu: 24 godziny na każdy krok
Cykl: 2 razy
|
Zmiana strat ≤0,1dB przy 1550nm
Brak zerwania włókna i uszkodzenia osłony
|
| 7 |
Przepływ złożony
IEC 60794-1-E14
|
Długość próbki: 30 cm
Temperatura: 70 ℃ ± 2 ℃
Utrzymywanie czasu: 24 godziny
|
Brak przepływu złożonego |
Pakowanie i wysyłka
Kabel dostarczany jest w długościach określonych w PI lub na zamówienie.Każda długość zostanie wysłana na osobnym bezzwrotnym drewnianym bębnie.Minimalna średnica lufy bębna nie będzie mniejsza niż 30-krotna średnica liny.
Kabel na każdej szpuli będzie w całości owinięty folią termiczną, która jest przymocowana do kabla za pomocą pasków opakowaniowych.Ta chusta jest wielokrotnego użytku i zapewnia doskonałą ochronę termiczną i UV.
Końcówki kabli będą zabezpieczone plastikowymi zaślepkami zabezpieczającymi przed wnikaniem wody.Końce będą łatwo dostępne do testowania.Końcowy raport z testu kontrolnego z danymi dotyczącymi tłumienia dla każdego włókna jest dołączony wewnątrz bębna.
