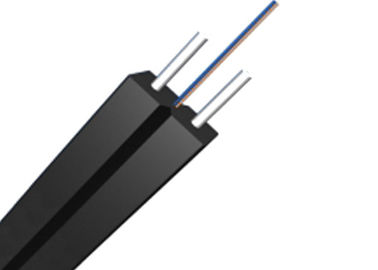

Kabel do opuszczania w pomieszczeniach GJXH
Kabel optyczny SM G657A1 z czarną kurtką LSZH
Wykonane z obudowy zewnętrznej, włókna optycznego i elementu wytrzymałościowego ( stalowy/ FRP)
Scenariusz zastosowania
Wnętrze częściowe okablowanie
Włókno optyczne FTTH do domu, użytkownika
stojący wał, okablowanie budynku
Charakterystyka techniczna
Trwałe, odporne na gięcie włókna optyczne zapewniają większą przepustowość i zwiększają właściwości transmisji sieciowej.
Projekt przekroju poprzecznego w kształcie motyla chroniony jest zewnętrzną osłoną LSZH lub PVC
Trwałe, odporne na gięcie włókna optyczne zapewniają większą przepustowość i zwiększają właściwości transmisji sieciowej
Włókno optyczne jest łatwe do usunięcia, lekkie, niewielkie i ma unikalną konstrukcję rowu, która ułatwia instalację i utrzymanie połączeń.
Ogólne specyfikacje
| Rodzaj kabla |
FTTH (drop cable) |
| Rodzaj włókna |
SM G657A1/ SM G657A2 |
| Zastosowanie |
FTTH, LAN |
| Zalecane metody instalacji |
Powietrzne |
| Środowisko |
W pomieszczeniach |
| Zakres temperatury |
-40 do 70°C |
Specyfikacje włókien
| Styl włókienny |
Jednostka |
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
| stan |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
| osłabienie |
dB/km |
≤ 0,36/0.23 |
≤ 0,35/0.21 |
≤ 0,35/0.21 |
| Rozproszenie |
1310 nm |
Ps/(nm*km) |
≤ 18 |
≤ 18 |
≤ 18 |
| 1550 nm |
Ps/(nm*km) |
≤ 22 |
≤ 22 |
≤ 22 |
| Zerowa długość fali rozproszenia |
nm |
1312±10 |
1312±10 |
1300-1324 |
| Zerowa nachylenie rozproszenia |
ps/(nm2×Km) |
≤ 0.091 |
≤ 0.090 |
≤ 0.092 |
| PMD Maksymalna ilość pojedynczego włókna |
[ps/√km] |
≤ 0.2 |
≤ 0.2 |
≤ 0.2 |
| Wartość łącza projektowego PMD |
ps/(nm2×Km) |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
| Długość fali odcięcia włókna λc |
nm |
¥1180,≤1330 |
¥1180,≤1330 |
¥1180,≤1330 |
| Długość fali odcięcia kabla λcc |
nm |
≤ 1260 |
..... |
..... |
| MFD |
1310 nm |
- Tak. |
9.2±0.4 |
9.0±0.4 |
90,8±0.4 |
| 1550 nm |
- Tak. |
100,4±0.8 |
10.1±0.5 |
90,8±0.5 |
| Krok ((średnia pomiaru dwukierunkowego) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Nieregularności w długości włókna i punktów nieciągłości |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Współczynnik odwrotnego rozpraszania różnicy |
dB/km |
≤ 0.03 |
≤ 0.03 |
≤ 0.03 |
| Jednorodność tłumienia |
dB/km |
≤ 0.01 |
≤ 0.01 |
≤ 0.01 |
| Średnica okładzin |
- Tak. |
125.0±0.1 |
1240,8±0.1 |
1240,8±0.1 |
| Nieokrągłość powłoki |
% |
≤ 1.0 |
≤ 0.7 |
≤ 0.7 |
| Średnica powłoki |
- Tak. |
242±7 |
242±7 |
242±7 |
| Błąd koncentryczny powłoki/płytki |
- Tak. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Nieokrągłość powłoki |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Błąd koncentryczności rdzenia/pokrywki |
- Tak. |
≤ 0.6 |
≤ 0.5 |
≤ 0.5 |
| Kręgosłup (radiusz) |
- Tak. |
≥ 4 |
≥ 4 |
≥ 4 |
StandardowyCśmierdzącyJa...zidentyfikowanieFIber
| Nie, nie, nie. |
1 |
2 |
3 |
4 |
| Kolor |
Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
KabelDWymaganie
| Pozycja |
Opis |
| Numer modelu |
GJXH/GJFXH |
| 1Liczba włókien |
1 rdzeń, 2 rdzeń, 4 rdzeń |
| 2. Prężnica kabla |
30,0*2,0 mm |
| 3. Waga kabla |
110,5 kg/9,5 kg |
| 4Członek siły. |
|
| - Materiał. |
Stal/FRP |
| -Częstotliwość. |
0.45 mm |
| 5.Zobaczna osłona |
|
| - Materiał. |
LSZH (czarno-biały) |
| 6. Oznakowanie osłony |
|
| - Rodzaj oznakowania |
Drukowanie laserowe |

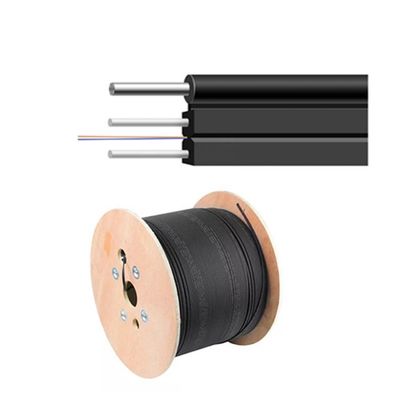

KabelSstruktury
Wydajność kabli
| Pozycje |
Opis |
| Zakres temperatury instalacji |
-20 - +60°C |
| Temperatura eksploatacji i transportu |
-40-+70°C |
| Min. promienie zgięcia ((mm) |
Długoterminowe |
10D |
| krótkoterminowe |
20D |
| Dopuszczalna wytrzymałość na rozciąganie ((N) |
Długoterminowe |
60 |
| krótkoterminowe |
100 |
| Obciążenie tłoczeniowe (N/100 mm) |
Długoterminowe |
500 |
| krótkoterminowe |
1000 |
| Pozycje |
Opis |
| Długość kabla |
1 km lub 2 km na rolkę |
| Materiał opakowania |
bęben+karton |
| Wielkość opakowania |
1 km |
31.5*21*32.5cm |
| 2 km |
34.5*28*35cm |
Opakowanie i wysyłka
Kable są dostarczane w długościach określonych w PI lub zgodnie z wymaganiami.Minimalna średnica beczki bębna nie może być mniejsza niż 30 razy średnica kabla.
Koniec kable zostanie uszczelniony plastikowymi czapkami ochronnymi w celu zapobiegania przeniknięciu wody.Wnętrze bębna jest załączone sprawozdanie z końcowego badania z danymi o właściwościch tłumienia dla każdego włókna.
