Co to jest kabel ADSS

Całkowicie dielektryczny samonośnyKabel (ADSS) to rodzaj kabla światłowodowegoktóry jest wystarczająco mocny, aby utrzymać się między konstrukcjami bez użycia przewodzących elementów metalowych.Jest używany przez zakład energetyczny firm jako medium komunikacyjne, instalowane wzdłuż istniejących napowietrznych linii przesyłowych i często korzystające z tych samych konstrukcji wsporczych, co przewody elektryczne.

ADSS jest alternatywą dla OPGW i OPAC przy niższych kosztach instalacji.Zaprojektowane tak, aby były wystarczająco mocne, aby zainstalować do 700 metrów kabla między wieżami wsporczymi, kable ADSS są lekkie i mają małą średnicę, co zmniejsza wagę kabli i obciążenia wywierane na konstrukcję wieży przez wiatr i lód.

Kabel jest zaprojektowany w taki sposób, że wewnętrzne szklane włókna światłowodowe są podtrzymywane z niewielkim lub zerowym naprężeniem, aby utrzymać niskie straty optyczne przez cały okres eksploatacji kabla.Kabel jest osłonięty, aby zapobiec degradacji światłowodu przez wilgoć.Kurtka chroni również polimerowe elementy wytrzymałościowe przed promieniami UV.

Wykorzystując włókna jednomodowe i światło o długości fali 1310 lub 1550 nanometrów, możliwe są obwody o długości do 100 km bez repeaterów.Pojedynczy kabel może przenosić aż 864 włókna.

Szczegóły konstrukcyjne

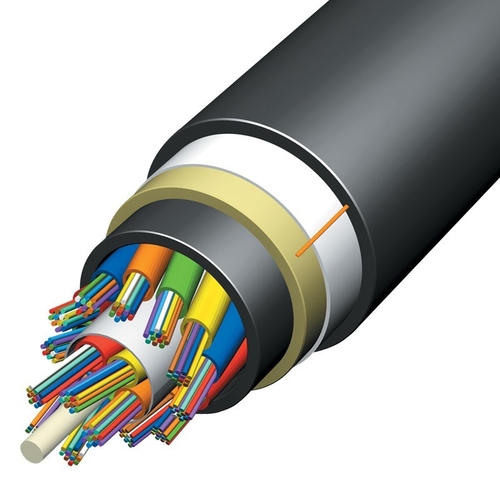

Kabel ADSS nie zawiera metalowych drutów.Włókna światłowodowe są umieszczone w luźnych tubach buforowych lub ułożone w konfiguracji wstęgowej.Aby zapobiec obciążeniu włókien, większość typów zapewnia włóknohms z nadmierną długością luzu w porównaniu z długością elementu podtrzymującego.

W przypadku dłuższych rozpiętości najpowszechniejszy projekt czerpie swoją wytrzymałość z przędzy z włókien aramidowych, które są powlekane, aby zapobiec wchłanianiu wilgoci.aRamięelement wzmacniający przędzę otacza rdzeń składający się z wielu rur buforowych, z których każda zawiera wiele włókien, a wszystkie otaczają rdzeń z tworzywa sztucznego.Zewnętrzna powłoka zapewnia ochronę przed wodą i promieniami słonecznymi.Inna wersja składa się z dużej centralnej rurki zawierającej wiele płaskich, cienkich struktur zwanych wstążkami z włókien;składają się one z 6 lub 12 włókien laminowanych między warstwami materiału przypominającego taśmę.

Inny typ konstrukcji wykorzystuje cztery wzmocnione włóknem szklanym elementy wzmacniające z tworzywa sztucznego oraz luźne rurki buforowe połączone kablami z zespołem i chronione płaszczem.

Akcesoria i instalacja

Łączniki używane z kablem ADSS mogą być typu napinanego, stosowane w ślepych zaułkach, gdzie kabel kończy się lub zmienia kierunek, lub mogą być typu zawieszanego, utrzymującego tylko ciężar przęsła z naprężeniem przenoszonym przez następny przęsło kabla.Pręty wzmacniające są używane w ślepych zaułkach i czasami mogą być używane po obu stronach wspornika zawieszenia.Wibracje eoliczne wywołane wiatrem mogą być czynnikiem wpływającym na dłuższe rozpiętości, ponieważ kable ADSS mają niewielką wagę, stosunkowo wysokie napięcie i niewielkie samotłumienie.W razie potrzeby na każdym przęśle w pobliżu punktów podparcia można zamontować amortyzatory drgań.Akcesoria nie mogą być mocowane bezpośrednio do kabla, lecz na prętach wzmacniających, aby chronić kabel przed uszkodzeniami elektrycznymi i mechanicznymi.Skrzynki przyłączeniowe służą do zamykania i zabezpieczania splotów między kablem ADSS a trasami kablowymi „wewnątrz zakładu”.

Kabel ADSS można zainstalować przy użyciu metod linii pod napięciem na linii transmisyjnej pod napięciem.Kable światłowodowe są zwykle podparte na dolnych poprzeczkach wieży, co zapewnia dobry prześwit do podłoża.Kiedy światłowody są instalowane na środku wieży, jest mało prawdopodobne, aby kabel światłowodowy uderzał w przewody pod napięciem.Do instalacji stosuje się mniejsze ciężary i siły w porównaniu z kablami metalowymi, dzięki czemu można używać lżejszego sprzętu.

Technika układania jest podobna do układania przewodów napowietrznych, z zachowaniem ostrożności, aby nie dopuścić do zbyt mocnego zginania kabla oraz regulacji zwisu poszczególnych przęseł jak w przypadku kabli metalowych.

Wniosek

Kabel ADSS idealnie nadaje się do instalacji w środowiskach dystrybucyjnych i transmisyjnych.Ponieważ kable ADSS zapewniają optymalne rozwiązanie dla szerszej kombinacji liczby włókien i długości przęseł, coraz więcej projektantów systemów okablowania napowietrznego stosuje je w telekomunikacji, np.Si prywatne grupy sieciowe.Połączenie wygody
