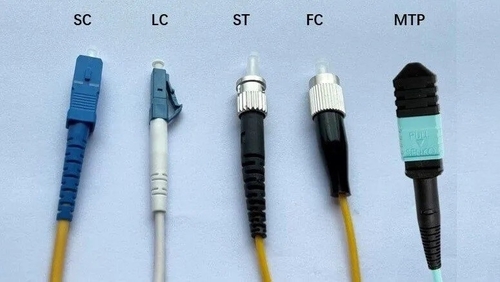

rodzaje złączy światłowodowych

• WielkośćŁączniki LC to małe łączniki o małym współczynniku kształtu, o około połowie mniejszej wielkości niż łączniki SC.
• Mechanizm zamknięcia: Złącza LC wykorzystują mechanizm zamknięcia podobny do RJ45
• Ten zamek zapewnia bezpieczne i łatwe w obsłudze połączenie.
• Wielkość kołnierza: Złącza LC mają zazwyczaj ferrułę o długości 1,25 mm, która jest mniejsza niż ferruła o długości 2,5 mm stosowana w złączach SC.
• WnioskiPołączacze LC są szeroko stosowane w różnych zastosowaniach, w tym w centrach danych, sieciach telekomunikacyjnych i szybkich połączeniach internetowych.
• Jednokomórkowe i wielo-komórkowe: Rodzaje łączników światłowodowych LC są dostępne w obu wersjachjednorzędowe i wielorzędoweW tym celu wprowadzono nowe wersje, dzięki czemu są one wszechstronne dla różnych typów kabli światłowodowych.
• Konfiguracja podwójna: Typy łączników światłowodowych LC są powszechnie stosowane w konfiguracjach dupleksowych, umożliwiających przesyłanie i odbieranie danych na dwóch włóknach.
• Wysoka wydajnośćPołączenia LC są znane ze swojej niskiej straty wstawiania i wysokiej straty zwrotu, co czyni je odpowiednimi do szybkiej transmisji danych.

Ogólnie rzecz biorąc, rodzaje złączy światłowodowych LC są popularnym wyborem dla nowoczesnych sieci światłowodowych ze względu na ich niewielki rozmiar, niezawodną wydajność i kompatybilność z różnymi zastosowaniami i rodzajami światła.

Złącze STWymóg:

Typy łączników światłowodowych ST, które oznaczają łącznik z prostym końcem, są również jednym z rodzajów łączników światłowodowych szeroko stosowanych w sieciach danych i telekomunikacji.Oto kilka kluczowych szczegółów o łącznikach ST:

• ProjektPołączenia ST mają kształt cylindryczny z mechanizmem sprzężenia w stylu bagnetu.
• Wielkość kołnierza: Złącza ST zazwyczaj wykorzystują ceramiczną ferulę 2,5 mm, która wyrównuje i chroni końce kabla światłowodowego podczas połączenia.
• Mechanizm zamknięcia: Typy złączy włókien ST posiadają mechanizm skręcania i blokowania.
• WnioskiPołączacze ST były kiedyś bardzo popularne w aplikacjach sieciowych, szczególnie we wczesnych sieciach Ethernet.Podczas gdy w nowszych instalacjach zostały one w dużej mierze zastąpione mniejszymi złączami, takimi jak LC i SC, łączniki ST nadal występują w niektórych systemach.
• Jednokomórkowe i wielo-komórkowe: Typy złączy włókna ST są dostępne w wersjach jedno- i wielomodowych, co sprawia, że nadają się do różnych typów kabli światłowodowych.
• Trwałość: Dzięki wytrzymałej konstrukcji złączy ST są trwałe i odporne na obciążenia mechaniczne, co sprawia, że nadają się do trudnych warunków.

Ogólnie rzecz biorąc, złącza ST odegrały istotną rolę w historii sieci światłowodowych i chociaż są one rzadziej stosowane w nowoczesnych instalacjach,nadal są wykorzystywane w określonych zastosowaniach, w których ich właściwości są korzystne.

Złącze FC

Złącze FC, czyli Fiber Channel Connector, jest rodzajem złącza światłowodowego zaprojektowanego do użytku w środowiskach o wysokich wibracjach.

• Projekt: Złącza FC posiadają zwinięte ciało, które zapewnia bezpieczne i stabilne połączenie.
• Wielkość kołnierza: Złącza FC zazwyczaj wykorzystują ceramiczną ferulę 2,5 mm, która wyrównuje i chroni końce kabla światłowodowego podczas podłączenia.
• Wnioski: Typy złączy włóknowych FC są powszechnie stosowane w komunikacji danych, telekomunikacji, sprzęcie pomiarowym i systemach laserowych jednowarunkowych.Były one szczególnie powszechne w wcześniejszych sieciach światłowodowych.
• Standaryzacja: Złącza FC zostały znormalizowane zgodnie ze standardem EIA/TIA-604-4 dotyczącym interoperacyjności złączy światłowodowych TIA.
• Mniej powszechne: Podczas gdy łączniki FC były kiedyś powszechnie stosowane, w nowoczesnych instalacjach stały się one mniej powszechne.które oferują mniejsze czynniki kształtu i są bardziej odpowiednie do zastosowań o wysokiej gęstości.

Podsumowując, rodzaje łączników włókna FC są znane ze swojej solidnej konstrukcji i przydatności do środowisk o wysokich wibracjach.stają się coraz mniej powszechne na korzyść bardziej kompaktowych złączy w nowoczesnych sieciach światłowodowych.

Złącze światłowodowe MTP/MPO

MTP (Multi-Fiber Push-On) and MPO (Multi-Fiber Push-On) fiber connectors are high-density optical connectors used in data centers and telecommunications networks for efficient and reliable fiber optic connectionsOto kluczowe punkty dotycząceZłącza MTP/MPO:

• Wysoka gęstość: złącza MTP/MPO są zaprojektowane tak, aby pomieścić wiele włókien optycznych w jednym złączu.co sprawia, że są one idealne do zastosowań wymagających połączeń o wysokiej gęstości.
• Szybkie połączeniePołączenia te są wyposażone w konstrukcję wciągającą, pozwalającą na szybkie i łatwe podłączenie, co skraca czas montażu i minimalizuje ryzyko błędów podczas okablowania światłowodowego.
• WnioskiPołączenia MTP/MPO są powszechnie stosowane w centrach danych do szybkiego przesyłania danych, takich jak 40G i 100G Ethernet, a także w sieciach telekomunikacyjnych i innych środowiskach o wysokiej gęstości.
• Rodzaje polerowania: Dostępne są w różnych typach polerowania, w tym PC (Physical Contact), APC (Angled Physical Contact) i UPC (Ultra Physical Contact), aby spełnić różne zastosowania i wymagania optyczne.
• Polarność i płeć: łączniki MTP/MPO mają specyficzne opcje polaryzacji i płci w celu zapewnienia właściwego wyrównania i łączności w złożonych sieciach optycznych.
• Modularność: łączniki MTP/MPO mogą być stosowane z kablami i pasami trunkowymi MTP/MPO, co pozwala na łatwą skalowalność i elastyczność w projektowaniu sieci.

Podsumowując, rodzaje łączników światłowodowych MTP/MPO są niezbędnymi elementami dla typów łączników światłowodowych o dużej gęstości i dużej prędkości w nowoczesnej komunikacji danych i telekomunikacji.szybkie połączenie, a wsparcie dla różnych liczb włókien sprawia, że są popularnym wyborem w infrastrukturze sieciowej.
